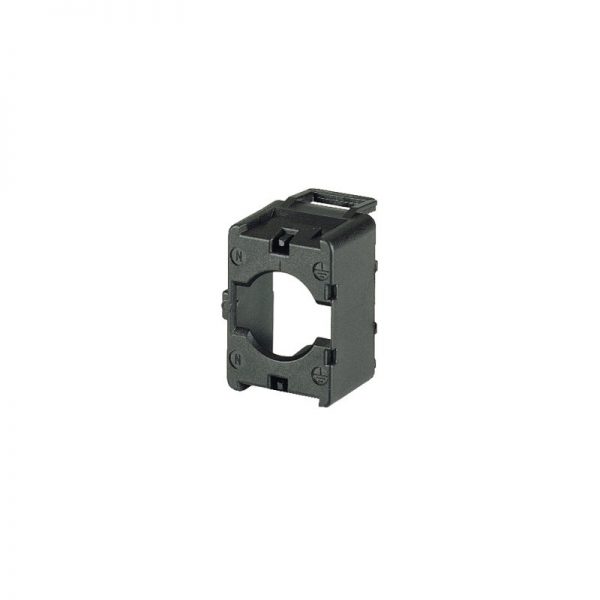

ZVV-T0 022298 0001456553 ELECTRIC Prolongador para enclavamiento 25 mm Para T0, T3, P1
Disponibilidad:
Prolongador para enclavamiento; 25 mm; Para T0, T3, P1
- Descripción
- Valoraciones (0)
Descripción
Enclavamiento de extensión, 25mm, T0, T3, P1
Accesorios para interruptores de levas T/interruptores-seccionadores P de acuerdo a la norma IEC/EN60947-3, el diseño general: material aislante de la superficie de montaje de la carcasa , para montaje a ras, centro de montaje, montaje trasero IVS de distribución del servicio de montaje de la placa. La capacidad, robusto, compacto T interruptores de levas se utilizan en la industria, el trabajo hecho a mano, y el edificio de la gestión de los servicios. Una gran variedad de circuitos están disponibles para la selección. Especial específicas de los clientes de los circuitos se implementan como suplementos. Las posibilidades son casi ilimitadas aquí. Gama completa de accesorios completa la serie de interruptores y complementar las posibilidades de aplicación.
Programa de entrega
La función básica de
Elementos de enclavamiento
La función
enclavamiento de extensiones
Utilizar sólo en combinación con la radiación UV-T0
La longitud del eje
25 mm
Para el uso con
UV-T0
Notas
Un max. de 4 unidades se pueden colocar en el enclavamiento de la sección de cada 25 mm (igual número de extensiones de eje para ello es necesario)
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+50 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
No aplicable.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / Accesorios para baja tensión interruptor de la tecnología (EC002498)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Componente de baja tensión de la tecnología de conmutación de los Componentes de bajo voltaje interruptor de la tecnología (accesorios) (ecl@ss10.0.1-27-37-13-92 [AKN570013])
Tipo de accesorio
Otros
Aprobaciones
América Del Norte Certificación
UL/CSA no se requiere
