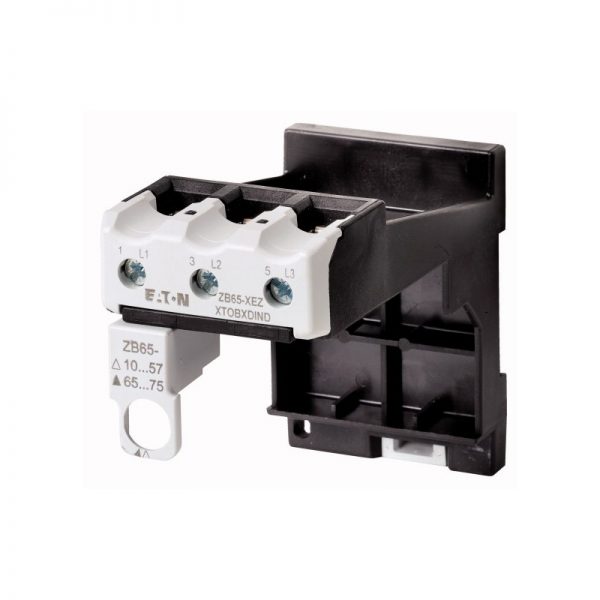

ZB65-XEZ 278474 XTOBXDIND ELECTRIC Base para montaje independiente Para ZB65
Disponibilidad:
Base para montaje independiente; Para ZB65
- Descripción
- Valoraciones (0)
Descripción
Individuales de la base de montaje, para ZB65 relé de sobrecarga
Base para montaje aparte de relé de sobrecarga de tamaño de fotograma ZB65
Programa de entrega
Gama de productos
Accesorios
Accesorios
Base
La función
Para el montaje aparte
Para el uso con
ZB65
Notas
Puede ser complemento montado en un sombrero de ferrocarril IEC/EN 60715 o puede ser de tornillo montado.
Para ZB32-38 uso adicional contactor BK25/3-PKZ0.
Datos técnicos
Principal la realización de rutas de
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
690 V
Tensión nominal [Ue]
690 V CA
Aislamiento de seguridad según EN 61140Entre los principales circuitos
440 V AC
Terminal de capacidadesSólido
1 x (1 – 16)
2 x (1 – 16) mmDos
2 x (1 – 16) mmDos
Terminal de capacidadesFlexible con el casquillo
1 x (1 – 25)
2 x (1 – 25) mmDos
2 x (1 – 25) mmDos
Terminal de capacidadesCadena
1 x (16 – 35) mmDos
Terminal de capacidadesSólido o trenzado
14 – 2 AWG
Terminal de tornillo
M6
Par de apriete para el tornillo del terminal
3.5 Nm
Pelar longitud
11 mm
HerramientasDestornillador Pozidriv
2 Tamaño de la
HerramientasDestornillador estándar
1 x 6 mm
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
Setenta y cinco
La disipación de calor por polo, dependiente de la corriente [Pvid]
0,5 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
1.5 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / Accesorios para el dispositivo de protección de sobrecarga (EC002027)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / dispositivo de protección de Sobrecarga / dispositivo de protección de Sobrecarga (accesorios) (ecl@ss10.0.1-27-37-15-92 [ACO017011])
Tipo de accesorio
Base
Aprobaciones
Normas De Producto
UL 508; CSA-C22.2 Nº 14; IEC/EN 60947-4-1; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Doce mil quinientos veintiocho
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No
Max. Clasificación De Voltaje
600 V AC
Grado de Protección
IEC: IP00, UL/CSA Tipo: –
Dimensiones
① OFF
② Reset/EN
② Reset/EN
