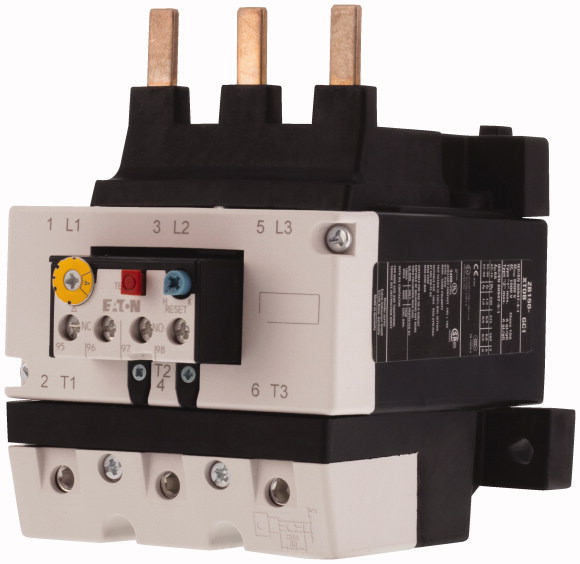

Relé de sobrecarga 35-50 A 1 NO + 1 NC Montaje directo en DILM80

Código: 278462 Categoría:

Descripción

Relé de sobrecarga, ZB150, Ir= 35 – 50, 1 N/O, 1 N/C, montaje Directo, IP00
Relé de sobrecarga, gama de Producto: relé de Sobrecarga ZB hasta 150 a, Accesorios: relés de Sobrecarga, tamaño de Fotograma: ZB150, los fallos de Fase, sensibilidad: IEC/EN 60947, VDE 0660 Parte 102, Descripción: Prueba/off botón, pulsador de Reinicio manual/automático de disparo libre, versión, tipo de Montaje: montaje Directo, Auxiliar de contactos N/O = Normalmente abierto: 1 N/O, Auxiliar de contactos N/C = Normalmente cerrado: 1 N/C, Para uso con: DILM80, DILM95, DILM115, DILM150, DILM170, DILMF80, DILMF95, DILMF115, DILMF150, DIULM80, DIULM95, DIULM115, DIULM150, SDAINLM140, SDAINLM165, SDAINLM200, SDAINLM260, Normas: IEC/EN 60947, VDE 0660, UL, CSA, Grado de Protección: IP00

Programa de entrega

Gama de productos
Relé de sobrecarga ZB hasta 150
Gama de productos
Accesorios
Accesorios
Relés de sobrecarga
Tamaño de fotograma
ZB150
Los fallos de fase de la sensibilidad
IEC/EN 60947, VDE 0660 Parte 102
Descripción
Prueba botón de apagado/
Pulsador de reinicio manual/automático
Viaje libre de liberación
Tipo de montaje
Montaje directo
[Ir]
35 – 50
Contacto secuencia
230S002
Contactos auxiliares
N/S = Normalmente abierto
1 N/S
N/C = Normalmente cerrado
1 N/C
Para el uso con
DILM80
DILM95
DILM115
DILM150
DILM170
DILMF80
DILMF95
DILMF115
DILMF150
DIULM80
DIULM95
DIULM115
DIULM150
SDAINLM140
SDAINLM165
SDAINLM200
SDAINLM260
Protección de corto circuito
Escriba «1» coordinación[gG/gL]
160 Una
Escriba «2» coordinación[gG/gL]
Cien veinticinco
Notas

La sobrecarga de disparo: disparo clase 10

Protección del cortocircuito: se observa que el máximo permisible de fusibles del contactor directo con el dispositivo de montaje.



Adecuado para la protección de los Ex e-motores.



II(2)G [Ex d] [Ex e] [Ex px], II(2)D [Ex p] [Ex t]



PTB 10 ATEX 3010



Observar manual MN03407005Z-DE/ES.

Notas
Montados directamente en el contactor
1 Contactor
2 Bases

Datos técnicos

General
Normas
IEC/EN 60947, VDE 0660, UL, CSA
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambiente
Rango de funcionamiento IEC/EN 60947
PTB: -5 °C – +55 °C
Temperatura ambienteAbierto
-25 – +55 °C
Temperatura ambienteCerrado
– 25 – 40 °C
Compensación de la temperatura
Continua
Peso
1.193 kg
Mecánica de resistencia a los golpes
Diez
Sinusoidal
La duración de la descarga de 10 ms g
Grado de Protección
IP00
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
El dedo y la parte posterior de la mano a prueba de
Altitud
Max. 2000 m
Principal la realización de rutas de
Nominal soportada de impulso de voltaje [Uimp]
8000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
1000 V
Tensión nominal [Ue]
1000 V AC
Aislamiento de seguridad según EN 61140Entre contactos auxiliares y contactos principales
440 V AC
Aislamiento de seguridad según EN 61140Entre los principales circuitos
440 V AC
Temperatur de compensación de error residual > 40 ºC
≦ 0.25 %/K
Actual de pérdida de calor (3 conductores)Valor más bajo de la gama de ajuste
10.6 W
Actual de pérdida de calor (3 conductores)Valor máximo de la
El 21,6 W
Terminal de capacidadesSólido
1 x (4 – 16)
2 x (4 – 16) mmDos
Terminal de capacidadesFlexible con el casquillo
1 x (4 – 70)
2 x (4 – 70) mmDos
Terminal de capacidadesCadena
1 x (16 – 70)
2 x (16 – 70) mmDos
Terminal de capacidadesSólido o trenzado
3/0 AWG
Terminal de tornillo
M10
Par de apriete
10 Nm
Pelar longitud
24 mm
HerramientasHexágono de cabeza de llave [SW]
5 mm
Auxiliar y los circuitos de control
Nominal soportada de impulso de voltaje [Uimp]
4000 V
Categoría de sobretensión/grado de contaminación
III/3
Terminal de capacidadesSólido
1 x (0.75 – 4)
2 x (0.75 – 4) mmDos
Terminal de capacidadesFlexible con el casquillo
1 x (0.75 – 2.5)
2 x (0.75 – 2.5) mmDos
Terminal de capacidadesSólido o trenzado
2 x (18 – 14) AWG
Terminal de tornillo
M3.5
Par de apriete
1.2 Nm
Pelar longitud
8 mm
HerramientasDestornillador Pozidriv
2 Tamaño de la
HerramientasDestornillador estándar
1 x 6 mm
Tensión nominal de aislamiento [Uyo]
500 V AC
Tensión nominal [Ue]
500 V AC
Aislamiento de seguridad según EN 61140entre los contactos auxiliares
240 V AC
Corriente térmica convencional [Ith]
6 Un
Corriente de operación nominal [Ie]AC-15Hacer contacto120 V [Ie]
1.5 Una
Corriente de operación nominal [Ie]AC-15Hacer contacto220 V 230 V 240 V [Ie]
1.5 Una
Corriente de operación nominal [Ie]AC-15Hacer contacto380 V 400 V 415 V [Ie]
0.5 a
Corriente de operación nominal [Ie]AC-15Hacer contacto500 V [Ie]
0.5 a
Corriente de operación nominal [Ie]AC-15Rotura de contacto120 V [Ie]
1.5 Una
Corriente de operación nominal [Ie]AC-15Rotura de contacto220 V 230 V 240 V [Ie]
1.5 Una
Corriente de operación nominal [Ie]AC-15Rotura de contacto380 V 400 V 415 V [Ie]
0.9 a
Corriente de operación nominal [Ie]AC-15Rotura de contacto500 V [Ie]
0,8 a
Corriente de operación nominal [Ie]DC L/R ≦ 15 ms
Interruptor de encendido y apagado de las condiciones basadas en DC-13, constante de tiempo especificado.
Corriente de operación nominal [Ie]DC L/R ≦ 15 ms24 V [Ie]
0.9 a
Corriente de operación nominal [Ie]DC L/R ≦ 15 ms60 V [Ie]
0.75 Una
Corriente de operación nominal [Ie]DC L/R ≦ 15 ms110 V [Ie]
0.4 a
Corriente de operación nominal [Ie]DC L/R ≦ 15 ms220 V [Ie]
0.2 a
Clasificación de cortocircuito sin soldaduramax. fusible
6 a gG/gL
Notas
Notas
Temperatura del aire ambiente: rango de Funcionamiento IEC/EN 60947, PTB: -5°C a +55°C
Principales circuitos de capacidad del terminal sólido, flexible y los conductores con virolas: Cuando se utiliza 2 uso de los conductores de la igualdad de secciones transversales.
Clasificación de los datos para los tipos aprobados
Contactos auxiliaresServicio De PilotoAC operados
B300 en polaridad opuesta
B600 en la misma polaridad
Contactos auxiliaresServicio De PilotoCC operada
R300
La Corriente De Corto Circuito De ClasificaciónBásicos De La NotaciónSCCR
5 kA
La Corriente De Corto Circuito De ClasificaciónBásicos De La Notaciónmax. Fusible
225 Un
La Corriente De Corto Circuito De ClasificaciónBásicos De La Notaciónmax. CB
Doscientos

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
50 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
7.2 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
El 21,6 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / relé de sobrecarga Térmica (EC000106)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / dispositivo de protección de Sobrecarga Térmico / relé de sobrecarga (ecl@ss10.0.1-27-37-15-01 [AKF075014])
Ajustable rango de corriente
35 – 50
Max. nominal tensión de funcionamiento de la Ue
1000 V
El método de montaje
Conexión directa
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión
Número de contactos auxiliares como contacto normalmente cerrado
Uno
Número de contactos auxiliares como contacto normalmente abierto
Uno
Número de contactos auxiliares como de cambio de contacto
Cero
La liberación de la clase
CLASE 10
Función de restablecimiento de entrada
No
Función de reinicio automático
Sí
Función de Reset pulsador
Sí

Aprobaciones

Normas De Producto
IEC/EN 60947-4-1; UL 60947-4-1; CSA – C22.2 Nº 60947-4-1-14; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Doce mil quinientos veintiocho
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No
Adecuado para
Circuitos
Max. Clasificación De Voltaje
600 V AC
Grado de Protección
IEC: IP00, UL/CSA Tipo: –

Características

Curva característica
230U067
Estas características de disparo son los valores de la media de la propagación a 20 °C de temperatura ambiente en un estado frío. Tiempo de disparo depende de la respuesta actual.
En los dispositivos a la temperatura de funcionamiento el tiempo de disparo del relé de sobrecarga gotas aprox. El 25% del valor de la lectura. Características específicas para cada rango de configuración se puede encontrar en el manual.

Dimensiones

2310DIM-7
① OFF
② Reset/EN

Valoraciones

No hay valoraciones aún.
