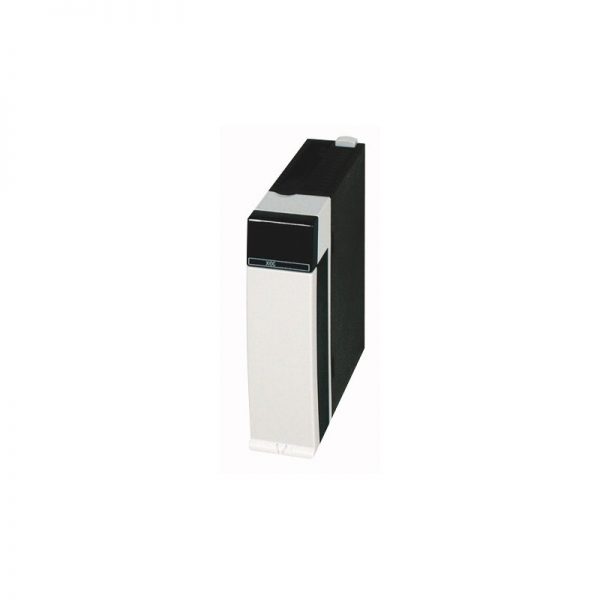

XIOC-16DI 257892 0004519661 ELECTRIC Módulo para XC100/200 16 Entradas digitales
Disponibilidad:
Módulo para XC100/200; 16 Entradas digitales
- Descripción
- Valoraciones (0)
Descripción
De entrada Digital de la tarjeta para XC100/200, 24 V DC, 16DI
Modular de controladores programables XC100 y XC200 ofrecer un excelente nivel de escalabilidad. CPU diferentes clases de rendimiento y una amplia gama de módulos de expansión (XIOC-Módulo) están disponibles. El compacto modular Plc XC152 facilitar soluciones costo-efectivas de tareas de automatización, utilizando su poder de cómputo, la SmartWire-DT de la interfaz así como toda una gama de nuevas interfaces. una característica particular es la capacidad de integrar el producto en los modernos conceptos de comunicación. El intercambio de datos a través de la interfaz de Ethernet para clientes OPC o el integrado de servidores WEB que permite la creación de soluciones innovadoras.
Programa de entrega
La función
Módulos digitales
Compacto sistema de e/S para la conexión a XC100/200 Modular Plc
XC100/200 ampliable con hasta 15 XI/OC módulos
Opcionalmente, los terminales de tornillo o de resorte para los terminales digitales/analógicas los módulos de
XC100/200 ampliable con hasta 15 XI/OC módulos
Opcionalmente, los terminales de tornillo o de resorte para los terminales digitales/analógicas los módulos de
Descripción
16 entradas, 24 V DC
Datos técnicos
General
Normas
IEC/EN 61131-2
EN 50178
EN 50178
Temperatura ambiente
0 – +55 °C
Almacenamiento [ϑ]
-25 – +70 °C
Resistencia a la vibración
De 10 a 57 Hz ±0.075 mm
De 57 a 150 Hz ±1.0 mm
De 57 a 150 Hz ±1.0 mm
Mecánica de resistencia a los golpes
Quince
Duración de la descarga, 11 ms g
Duración de la descarga, 11 ms g
Resistencia a los impactos
500 g/⌀ 50 mm ±25 g
Categoría de sobretensión/grado de contaminación
II/2
Clase de protección
Uno
Grado de Protección
IP20
Emite interferencias
DIN – /EN 55011/22, Clase a
Peso
0.16 kg
Fuente de alimentación
Tensión nominal [Ue]
24 (12) V DC
Margen admisible
20.4 – 28.8 (11.8 – 14.4)
Neutral polosLa duración de la inmersión
10 ms
Neutral polosLa tasa de repetición de
1 s
Ondulación Residual
≦ 5 %
La máxima pérdida de potencia [Pv]
1.6 W
Entradas
Tipo de entrada
Entrada de CC
Voltaje de entrada
24 V DC
Margen admisible
EL 20,4 – 28,8 V DC
La corriente de entrada
Normalmente 4.0 mA
Impedancia de entrada
Normalmente 5.9 kΩ
Nivel de tensión IEC 61131-2, tipo de valor límite 1EN
≦ 15 V DC
Nivel de tensión IEC 61131-2, tipo de valor límite 1OFF
≦ 5 V DC
Retrasar la entrada deOff → OnDe rebote EN
≦ 5 (normalmente 4) ms
Retrasar la entrada deOn → OffDe rebote EN
≦ 5 (normalmente 4) ms
Los canales de entrada
16 Cant.
Los canales con el mismo potencial de referencia
16 Número de
Potencial de aislamiento
Opto-aislado
Indicando los elementos
LED (verde)
Terminales
Plug-in del bloque de terminales
Interno de consumo de corriente (5 V DC)
51 mA
Salidas
Protección de corto circuito
Sí
Protección de corto circuito
Sí
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
1.6 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
0 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
Los PLC (EG000024) / PLC I/O digital-módulo (EC001419)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / control lógico Programable (SPS) / SPS digital módulo de entrada/salida (ecl@ss10.0.1-27-24-22-04 [AKE527014])
Tensión de alimentación de CA de 50 Hz
0 – 0 V
Tensión de alimentación de CA de 60 Hz
0 – 0 V
Tensión de alimentación DC
El 20,4 – 28,8 V
Voltaje tipo de tensión de alimentación
DC
Número de entradas digitales
Dieciseis
Número de salidas digitales
Cero
Entradas digitales configurables
No
Salidas digitales configurables
No
La corriente de entrada de la señal de 1
4 mA
Permitido de tensión en la entrada
El 20,4 – 28,8 V
El tipo de voltaje (voltaje de entrada)
DC
Tipo de salida digital
Ninguno
La corriente de salida
0 Un
Permitido de tensión en la salida
El 20,4 – 28,8 V
Tipo de voltaje de salida
DC
Protección de corto circuito, salidas disponibles
No
La redundancia
No
Tipo de conexión eléctrica
Tornillo/la abrazadera de la primavera de conexión
Tiempo de retardo a la señal de cambio
1 – 4 ms
Adecuado para las funciones de seguridad
No
Categoría según EN 954-1
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Appendant operación del agente (Ex ia)
No
Appendant operación del agente (Ex ib)
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
Ancho
30 mm
Altura
100 mm
Profundidad
95 mm
Aprobaciones
Normas De Producto
IEC: ver Datos Técnicos; UL508; CSA-C22.2 ° 0-M; CSA-C22.2 Nº 142-M; marcado CE
UL File No.
E135462
UL Categoría de Control No.
NRAQ
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
2252-01
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No
Limitación De La Corriente En El Disyuntor
No
Grado de Protección
IEC: IP20, UL/CSA Tipo: –
Dimensiones
