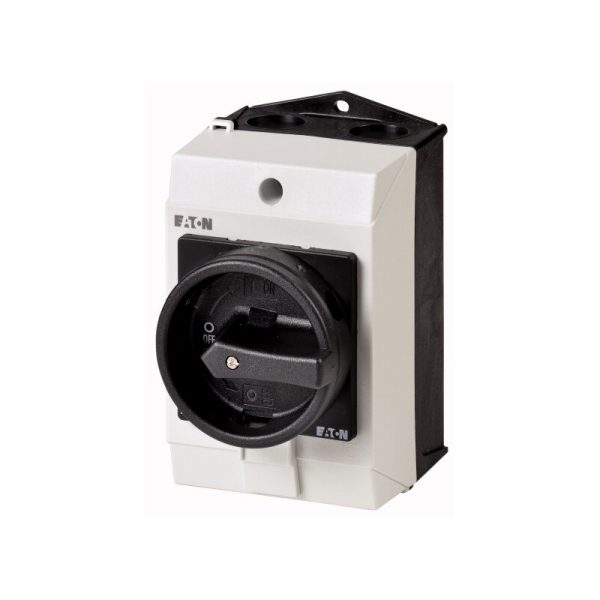

Interruptor General; 6 polos + 1 NO + 1 NC; 20 A; 90 °; Montaje en caja; Maneta Negra; Bloqueable en posición 0 (OFF)

Código: 207162 Categoría:

Descripción

Entrega de programa
Gama de productos
 Interruptor principal
interruptor de mantenimiento
Reparar interruptor de
Parte del grupo de referencia
 T0
De PARADA de emergencia
 La función de PARADA de
Con el negro, manilla giratoria y anillo de bloqueo
Número de polos
 6 polos
Contactos auxiliares
General
Normas
 IEC/EN 60947, VDE 0660, IEC/EN 60204
Interruptor-seccionador según IEC/EN 60947-3
Climáticas de corrección
 El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambiente
Cerrado
 °C -25 – +40
Categoría de sobretensión/grado de contaminación
 III/3
Nominal soportada de impulso de voltaje
 Uimp V AC 6000
Mecánica de resistencia a los golpes
 g 15
Posición de montaje
 Como se requiere
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
 El dedo y la parte posterior de la mano a prueba de
Contactos
Mecánica variables
Número de polos
 6 polos
Contactos auxiliares
N/S 1
N/C 1
Características eléctricas
Voltaje de operación nominal
 Ue V AC 690
Nominal de corriente ininterrumpida
 You Un 20
Nota sobre el nominal de corriente ininterrumpida !u
 Nominal de corriente ininterrumpida Iu se especifica para max. la sección transversal.
Capacidad de carga con funcionamiento intermitente, de la clase 12
AB 25 % DF
 x Ie 2
AB 40 % DF
 x Ie 1.6
AB 60 % DF
 x Ie 1.3
Clasificación de cortocircuito
Fusible
 Un gG/gL 20
Nominal de corta duración corriente asignada (1 s actual)
 Yocw Unrms 320
Nota sobre el nominal de corta duración corriente asignada lcw
 De corriente durante un tiempo de 1 segundo
Nominal condicional de la corriente de cortocircuito
 Iq kA 6
Capacidad de conmutación
cos ϕ nominal de la capacidad de fabricación según IEC 60947-3
 Un 130
Un
230 V
 Un 100
400/415 V
 Un 110
500 V
 Un 80
690 V
 Un 60
Aislamiento de seguridad según EN 61140
entre los contactos
 V AC 440
Actual de la pérdida de calor por contacto en la Ie
 W 0.6
Actual de la pérdida de calor por circuito auxiliar en la Ie(AC-15/230 V)
 CO 0.6
La esperanza de vida, mecánica
 Las operaciones de x 106 > 0.4
Frecuencia de operación máxima
 Operaciones/h 1200
CA
AC-3
Clasificación, carga del motor interruptor de
 P kW
220 V 230 V
 P kW 3
230 V Star-delta
 P kW 5.5
400 V 415 V
 P kW 5.5
400 V Star-delta
 P kW 7.5
500 V
 P kW 5.5
500 V Star-delta
 P kW 7.5
690 V
 P kW 4
690 V Star-delta
 P kW 5.5
Corriente de operación nominal del motor interruptor de carga
230 V
 Yoe Un 11.5
230 V star-delta
 Yoe Un 20
400 V 415 V
 Yoe Un 11.5
400 V star-delta
 Yoe Un 20
500 V
 Yoe Un 9
500 V star-delta
 Yoe Un 15.6
690 V
 Yoe Un 4.9
690 V star-delta
 Yoe Un 8.5
AC-21A
Corriente de operación nominal del interruptor
440 V
 Yoe Un 20
AC-23A
Potencia de Motor AC-23A, 50 – 60 Hz
 P kW
230 V
 P kW 3
400 V 415 V
 P kW 5.5
500 V
 P kW 7.5
690 V
 P kW 5.5
Corriente de operación nominal del motor interruptor de carga
230 V
 Yoe Un 13.3
400 V 415 V
 Yoe Un 13.3
500 V
 Yoe Un 13.3
690 V
 Yoe Un 7.6
DC
DC-1, la Carga interruptores de L/R = 1 ms
Corriente de operación nominal
 Yoe Un 10
Tensión por contacto de par en serie
 V 60
DC-21A
 Yoe Un
Corriente de operación nominal
 Yoe Un 1
Contactos
 Cantidad 1
DC-23A, la carga del motor switchL/R = 15 ms
24 V
Corriente de operación nominal
 Yoe Un 10
Contactos
 Cantidad 1
48 V
Corriente de operación nominal
 Yoe Un 10
Contactos
 Cantidad 2
60 V
Corriente de operación nominal
 Yoe Un 10
Contactos
 Cantidad 3
120 V
Corriente de operación nominal
 Yoe Un 5
Contactos
 Cantidad 3
240 V
Corriente de operación nominal
 Yoe Un 5
Contactos
 Cantidad 5
DC-13, interruptores de Control L/R = 50 ms
Corriente de operación nominal
 Yoe Un 10
Tensión por contacto de par en serie
 V 32
Circuito de Control de la fiabilidad a 24 V CC, 10 mA
 La probabilidad de falla HF < 10-5, < 1 fallo en 100000 operaciones
Terminal de capacidades
Sólido o trenzado
 mm2 1 x (1 – 2,5)
2 x (1 – 2,5)
Flexible con férulas según DIN 46228
 mm2 1 x (0.75 – 2.5)
2 x (0.75 – 2.5)
Terminal de tornillo
 M3.5
Max. par de apriete
 Nm 1
Técnico de seguridad de parámetros:
Notas
 B10dvalores según la EN ISO 13849-1, tabla C1

La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor
 Yon Un 20
La disipación de calor por polo, dependiente de la corriente
 Pvid W 0.6
Equipamiento de la disipación de calor, dependiente de la corriente
 Pvid W 0
Estática de la disipación de calor, no dependiente de la corriente
 Pvs W 0
La disipación de calor de la capacidad
 Pdiss W 0
Temperatura ambiente de operación min.
 °C -25
Ambiente de funcionamiento temperatura máx.
 °C 40
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes
10.2.2 resistencia a la Corrosión
 Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
 Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
 Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
 Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
 Por favor, pregunte
10.2.5 de Elevación
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
 Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
 Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
 Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
 Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento
10.9.2 de Potencia eléctricos de frecuencia de la fuerza
 Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
 Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
 Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
 El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
 Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
 Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
 El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
De baja tensión de componentes industriales (EG000017) / Interruptor-seccionador (EC000216)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de carga, interruptor, interruptor de control / Interruptor-seccionador (ecl@ss8.1-27-37-14-03 [AKF060010])
Versión como interruptor principal
 Sí
Versión de mantenimiento/servicio interruptor de
 Sí
Versión como interruptor de seguridad
 No
La versión de parada de emergencia de la instalación
 No
Versión como interruptor inversor
 No
Max. nominal tensión de funcionamiento de la Ue CA
 V 690
Voltaje nominal de operación
 V 690 – 690
Calificación permanente de la actual Iu
 Un 20
Calificación permanente de la corriente en AC-21, 400 V
 Un 20
El funcionamiento nominal de alimentación en AC-3 A 400 V
 kW 5.5
Nominal de corta duración corriente asignada lcw
 kA 0.32
El funcionamiento nominal de alimentación en AC-23, 400 V
 kW 5.5
De conmutación de potencia a 400 V
 kW 5.5
Acondicionado nominal de corriente de corto circuito Ci
 kA 6
Número de polos
 6
Número de contactos auxiliares como contacto normalmente cerrado
 1
Número de contactos auxiliares como contacto normalmente abierto
 1
Número de contactos auxiliares como de cambio de contacto
 0
La unidad de Motor opcional
 No
La unidad de Motor integrado
 No
Liberación de tensión opcional
 No
Dispositivo de construcción
 Dispositivo completo en la vivienda
Adecuado para la planta de montaje
 Sí
Adecuado para montaje frontal 4-agujero
 No
Adecuado para montaje delantero centro
 No
Adecuado para la placa de distribución de la instalación
 No
Adecuado para el intermedio de montaje
 No
Color del elemento de control
 Negro
Tipo de elemento de control
 Puerta de acoplamiento giratorio de la unidad de
Interlockable
 Sí
Tipo de conexión eléctrica del circuito principal
 Tornillo de conexión
Grado de protección (IP), frente
 IP65

Dimensiones
IL03801007Z (AWA1150-1687) de Leva del interruptor: Superficie de montaje de la carcasa
