SWIRE-DIL 107028 ELECTRIC Módulo de acoplamiento, SmartWire-DT, para contactores, DILM

En stock
Marca: EATON - MOELLER
Disponibilidad:
0 out of 5
( No hay valoraciones aún. )

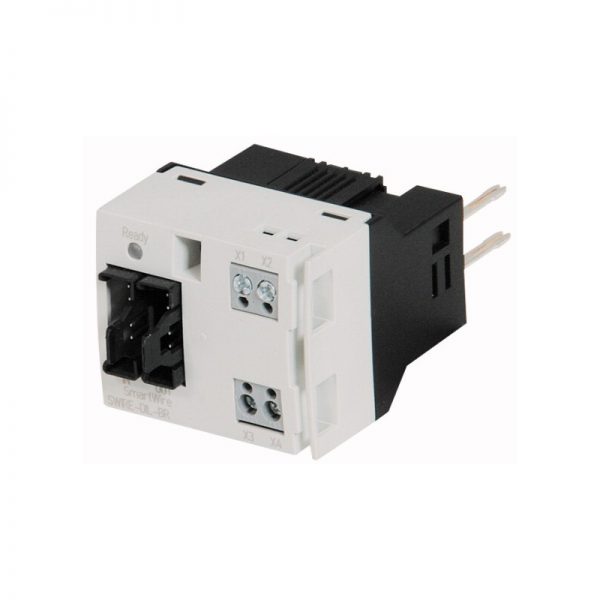

Módulo de acoplamiento, SmartWire-DT, para contactores, DILM

Código: 107028 Categoría:

Descripción

Acoplamiento del módulo SmartWire-DT, para contactores, DILM
Eaton Catálogo No.
SWIRE-DDI
EL-Nummer (Noruega)
Cero cero cero cuatro millones cien treinta y ún mil novecientos cinquenta
SWIRE módulo (esclavo) para descentralizados de actuación de los contactores DIL / motor de arranque combinación con 24VDC tensión de la bobina. Funciones: sección de control de contactor, la señal de retroalimentación del contactor de estado, la retroalimentación de la señal de la entrada digital integrado

[

Programa de entrega

Subrango
Módulo
La función básica de
Sistema de conexión SmartWire
Descripción
Módulo SmartWire para montar en los contactores DILM(C)7…DILM(C)38, DILA…, DIMP20
– Un módulo es necesario por contactor.
– Conexión SmartWire – Puerta de entrada del módulo.
– Max. 16 módulos SmartWire por peldaño.
– 1 entrada digital para contacto libre de tensión.
– Señalización contactor de posición del interruptor.
Notas
  • Tener en cuenta el max. consumo de corriente de las bobinas de los contactores por SmartWire de la cadena.
  • Longitud del cable de conexión en la entrada y el enclavamiento eléctrico < 2,8 m.
  • El A2 de conexión de los contactores no deben ser superados.
  • Enclavamiento eléctrico sólo es posible a través de los terminales en el módulo para DILM.
  • El cableado de los kits de DILM 12-XRL y PKZM0-XRM12 no puede ser utilizado.
  • Terminales de conexión para el enclavamiento eléctrico no son adecuados para la tecnología de seguridad.

,

Datos técnicos

General
NormasGeneral
IEC/EN 60947
EN 55011
EN 55022
IEC/EN 61000-4
IEC/EN 60068-2-27
Montaje
en DILM7…DILM38
Dimensiones (W x H x D)
45 x 44 x 81 mm
Peso
0.036 kg
Terminal de capacidades
Sólido
0.34…1,5 mmDos
Flexible con el casquillo
0.34…1,5 mmDos
Sólido o trenzado
22…16 AWG
Destornillador estándar
3,5 x 0,8 mm
Max. par de apriete
0,5 Nm
Condiciones climáticas ambientales
Temperatura ambienteLa operación
-25 – +60 °C
Temperatura ambienteAlmacenamiento
– 25 – + 70 °C
La condensación
Tomar las medidas adecuadas para evitar la condensación
De humedad relativa, sin condensación (IEC/EN 60068-2-30)
5 – 95 %
La presión de aire (funcionamiento)
795 – 1080 hPa
Condiciones ambientales, mecánicos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP20
Categoría de sobretensión/grado de contaminación
Dos
Posición de montaje
como DILM7 a DILM38
Compatibilidad electromagnética (EMC)
La descarga electrostática (IEC/EN 61000-4-2, Nivel 3, ESD)Descarga de aire
8 kV
Los campos electromagnéticos (IEC/EN 61000-4-3, RFI) [V/m]
Diez
Interferencias de Radio de la supresión de la norma EN 55011, EN 55022
De La Clase A
Ráfaga de Impulsos (IEC/EN 61000-4-4, Nivel 3)Cable de alimentación de la
2 kV
Ráfaga de Impulsos (IEC/EN 61000-4-4, Nivel 3)Las líneas de señal de
2 kV
la potencia de los pulsos (surge) (IEC/EN 61000-4-5, nivel 2)
0.5 (los cables de la fuente, simétrica) kV
La inmunidad a la línea-conducidos de interferencia (IEC/EN 61000-4-6)
10 V
Resistencia de aislamiento
Despacho en el aire y distancias de fuga
EN 50178, EN 60947-1, UL 508, CSA C22.2 No 142
Resistencia de aislamiento
EN 50178, EN 60947-1
Alimentación de tensión, tipo de Puerta de enlace electrónico y SmartWire de la estación de electrónica ULa puerta de enlace
Margen admisible
Suministro de Puerta de enlace o módulo de Potencia
La disipación de calor en 24 V DC
normalmente 0.6 W
Fuente de alimentación UAUX(fuente de alimentación para la conexión SmartWire elementos por ejemplo, bobinas del contactor)
Voltaje de operación nominal UAux
Suministro de Puerta de enlace o módulo de Alimentación V DC
Margen admisible
Suministro de Puerta de enlace o módulo de Alimentación V DC
LEDs
Listo para la operación
Listo: verde
Estado De SmartWire
más Listo
Conexión de contactos libres de potencial
Número de
Uno
Tensión nominal (de suministro) [Ue]
17 V DC
La corriente de entrada al «1» de la señal, normalmente
5 mA
max. conductor de longitud
< 2,8 m
MODBUS
Potencial de aislamientopara la tensión de alimentación ULa puerta de enlace
No
Potencial de aislamientoA SmartWire
a tensión de alimentación UAUX: no
a tensión de alimentación ULa puerta de enlace: no
SmartWire
Tipos de conexión
Enchufe, 6 polos
Cable de datos/alimentación
6 núcleo de tv de la banda del cable
longitud máxima de los cables del Sistema SmartWire
4 m
La terminación de Bus
Conector de enchufe
Dirección de la estación de
1…16
La estación de
max. 16 por SmartWire de la cadena de
La asignación de direcciones
Automática a través de SmartWire
La función
SmartWire-Esclavo
Tiempo de transferencia de datos del Sistema SmartWireEscribir interruptor de
normalmente de 20 ms para todas las estaciones
Tiempo de transferencia de datos del Sistema SmartWireLeer información de estado
suele ser de 10 ms por la estación de
Salidas de relé
Categoría de sobretensión/grado de contaminación
III/3
Corriente térmica convencional [Ith]
4 Un

,

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0.6 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+60 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

,

Datos técnicos ETIM 7.0

Los PLC (EG000024) / Bus de campo, decentr. periferia – módulo e/S digital (EC001599)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / bus de Campo, la descentralización de los periféricos / bus de Campo, la descentralización de los periféricos – módulo e/S digital (ecl@ss10.0.1-27-24-26-04 [BAA055014])
Tensión de alimentación de CA de 50 Hz
0 – 0 V
Tensión de alimentación de CA de 60 Hz
0 – 0 V
Tensión de alimentación DC
17 – 17 V
Voltaje tipo de tensión de alimentación
DC
Voltaje tipo de tensión de alimentación
DC
Número de entradas digitales
Dos
Número de salidas digitales
Uno
Entradas digitales configurables
No
Salidas digitales configurables
No
La corriente de entrada de la señal de 1
5 mA
Permitido de tensión en la entrada
17 – 17 V
El tipo de voltaje (voltaje de entrada)
DC
El tipo de voltaje (voltaje de entrada)
DC
Tipo de salida digital
Otros
La corriente de salida
0.5 a
Permitido de tensión en la salida
El 20,4 – 28,8 V
Tipo de voltaje de salida
DC
Tipo de voltaje de salida
DC
Protección de corto circuito, salidas disponibles
No
Número de HW-interfaces Ethernet industrial
Cero
Número de interfaces PROFINET
Cero
Número de HW-interfaces RS-232
Cero
Número de HW-interfaces RS-422
Cero
Número de HW-interfaces RS-485
Cero
Número de HW-interfaces de serie TTY
Cero
Número de HW-interfaces paralelo
Cero
Número de HW-interfaces Inalámbricas
Cero
Número de HW-interfaces USB
Cero
Número de HW-interfaces de otros
Dos
Con interfaz óptica
No
Apoyo a protocolo TCP/IP
No
El apoyo de protocolo de PROFIBUS
No
El apoyo de protocolo para PUEDE
No
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
No
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
No
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
Sí
Radio Bluetooth estándar
No
Radio estándar WLAN 802.11
No
Radio estándar GPRS
No
Radio estándar GSM
No
Radio estándar UMTS
No
IO link master
No
Accesorios del sistema
Sí
Grado de protección (IP)
IP20
Tipo de conexión eléctrica
Tornillo de conexión
Tiempo de retardo a la señal de cambio
0 – 0 ms
Conexión al bus de campo separados de acoplador de bus posible
Sí
Montaje en riel posible
No
Montaje en pared/montaje directo
No
Frente construir en posible
No
Bastidor de montaje posible
No
Adecuado para las funciones de seguridad
No
Categoría según EN 954-1
Uno
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Appendant operación del agente (Ex ia)
No
Appendant operación del agente (Ex ib)
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
Ancho
45 mm
Altura
38 mm
Profundidad
70 mm

,

Aprobaciones

Normas De Producto
IEC/EN 60947-4-1; UL 508; CSA-C22.2 Nº 14-05; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
2252-01
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No

,

Dimensiones

SWIRE-DDI

]

Valoraciones

No hay valoraciones aún.

Solo los usuarios registrados que hayan comprado este producto pueden hacer una valoración.
