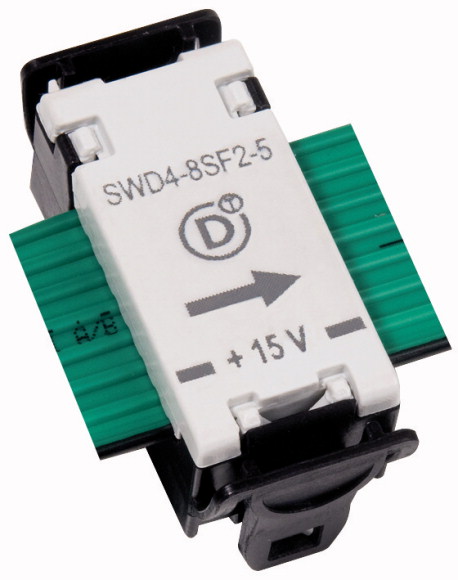

SWD4-8SF2-5 116022 ELECTRIC Conector SWDT Para conexión de módulos intermedios
Disponibilidad:
Conector SWDT Para conexión de módulos intermedios
- Descripción
- Valoraciones (0)
Descripción
Dispositivo externo enchufe, SmartWire-DT, en cinta de cable para la conexión del módulo SWD
Dispositivo externo enchufe de 8 Polos puede ser conectado en cualquier lugar en el cable de cinta. Los elementos funcionales de forma arbitraria muchos SmartWire-DT tarjetas puede ser conectado al dispositivo externo enchufe.
Programa de entrega
Gama de productos
SmartWire-DT accesorios
La función básica de
Clavija/zócalo
La función básica de accesorios
Plug-in de conexión
La función
Para conectar el cable de cinta SmartWire-DT módulos en el panel de control
Descripción
8-pin SmartWire-DT externo enchufe del dispositivo que se puede conectar en cualquier punto del cable de cinta.
Dispositivo externo se pueden usar conectores para conectar la función de los elementos de cualquier SmartWire-DT módulo en un panel de control.
Dispositivo externo se pueden usar conectores para conectar la función de los elementos de cualquier SmartWire-DT módulo en un panel de control.
Conexión SmartWire-DT
sí
Para el uso con
EU5E-SWD…
M22-SWD…
M22-SWD…
Datos técnicos
General
Normas
IEC/EN 61131-2
EN 50178
EN 50178
Dimensiones (W x H x D)
15 x 36.5 x 17,5 mm
Peso
0,01 kg
Posición de montaje
Como se requiere
Pérdida de potencia [P]
0 W
Nota sobre la disipación de calor
no es relevante
Condiciones ambientales, mecánicos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibraciones (IEC/EN 61131-2:2008)Amplitud constante de 3,5 mmamplitud constante 0,15 mm max.
8.4 Hz
Vibraciones (IEC/EN 61131-2:2008)Amplitud constante de 3,5 mmAmplitud constante 0,15 mm min. (RefExtrakt)
5 Hz
Vibraciones (IEC/EN 61131-2:2008)La aceleración constante 1 gla aceleración constante 1 g máx.
150 Hz
Vibraciones (IEC/EN 61131-2:2008)La aceleración constante 1 gla aceleración constante 1 g min.
8.4 Hz
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
9 Impactos
Condiciones climáticas ambientales
Climáticas de corrección
El calor seco de la IEC 60068-2-2
El calor húmedo según la EN 60068-2-3
El calor húmedo según la EN 60068-2-3
La presión de aire (funcionamiento)
795 – 1080 hPa
Temperatura ambienteOperación [ϑ]
-25 – +55 °C
Temperatura ambienteAlmacenamiento / Transporte [ϑ]
-40 – +70 °C
Temperatura ambienteHumedad relativaLa condensación
Tomar las medidas adecuadas para evitar la condensación
Temperatura ambienteHumedad relativaDe humedad relativa, sin condensación (IEC/EN 60068-2-30)
5 – 95 %
Opciones de conexión
Conexión 1
Zócalo de 8 polos
Número de ciclos de inserción
≥ 200
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
Grado de Protección
IP20
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
Los PLC (EG000024) / Accesorios para los controles (EC002584)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / control lógico Programable (SPS) / control lógico Programable (SPS, accesorios) (ecl@ss10.0.1-27-24-22-92 [AFR333003])
Tipo de accesorio eléctrico
Enchufe
Tipo de accesorio mecánico
Otros
Aprobaciones
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Dos millones trescientos veinticuatro mil seiscientos cuarenta y tres
CSA Clase No.
3211-07
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No
Dimensiones
SWD dispositivo externo enchufe
