RAMO5-D202A31-5120S1 198519 EATON ELECTRIC Arrancador DOL 6.6 A 400 V 50 Hz 0,09 3 kW Tensión Para el freno
Disponibilidad:
Arrancador DOL 6.6 A 400 V 50 Hz 0,09 – 3 kW Tensión Para el freno

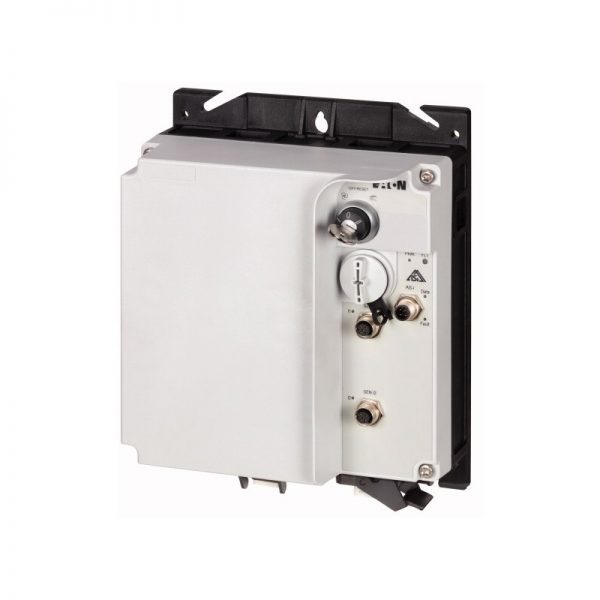

Arrancador DOL, 6,6 A, Entrada de sensor 2, 230/277 V AC, AS-Interface®, S-7.4 para 31 módulos, HAN Q5
- Descripción
- Valoraciones (0)
Descripción
Arrancador DOL, 6,6 A, Entrada de sensor 2, 230/277 V AC, AS-Interface®, S-7.4 para 31 módulos, HAN Q5
Programa de entrega
Gama de productos
Arrancador de motor
Función básica
Entrantes DOL
Tensión operativa nominal [UE]
400 V CA, 3 fases
480 V CA, 3 fases
480 V CA, 3 fases
Voltaje de salida con VE[U2]
= UEn
Voltaje de red (50/60Hz) [UEn]
380 (-15%) – 480 (+10%) V
Al 150% de sobrecarga [IE]
6.6 A
clasificación del motor asignada P
nota
a 400 V, 50 Hz
150 % (Sobrecarga) [P]
0,09 – 3 kW
nota
a 480 V, 60 Hz
150 % (Sobrecarga) [P]
0,125 – 3 CV
nota
para motores asíncronos trifásicos de 4 polos con ventilación interna y externa normales con 1500 rpm-1a 50 Hz o 1800 min-1a 60 Hz
descripción
Monitorización integrada del termistor PTC y termo-clic
Dos entradas de sensor a través de zócalos M12 (máx. 150 mA) para una parada rápida y una operación manual entrelazada
Conexiones conectables en la sección de alimentación
Conexión de tensión de alimentación mediante cable adaptador en una unión de barra colectora redonda o flexible
Diagnóstico y restablecimiento en el dispositivo y a través de AS-Interface
con AUTO – OFF/RESET – Interruptores de tecla HAND
Con protección electrónica del motor para la potencia asignada del motor de 0,09 – 3,0 kW (400 V)/0,125 – 3,0 CV (480 V)
Dos entradas de sensor a través de zócalos M12 (máx. 150 mA) para una parada rápida y una operación manual entrelazada
Conexiones conectables en la sección de alimentación
Conexión de tensión de alimentación mediante cable adaptador en una unión de barra colectora redonda o flexible
Diagnóstico y restablecimiento en el dispositivo y a través de AS-Interface
con AUTO – OFF/RESET – Interruptores de tecla HAND
Con protección electrónica del motor para la potencia asignada del motor de 0,09 – 3,0 kW (400 V)/0,125 – 3,0 CV (480 V)
Entrada de sensor
2 Número
Freno externo de voltaje de control (50/60 Hz)
230/277 V CA V
Interfaz/bus de campo (integrado)
Interfaz AS®
Cable perfilado AS-Interface
S-7.4 para 31 módulos
Disposición del enchufe
HAN Q5
Parametrización
teclado numérico
Bus de campo
unidadesConectar
drivesConnect móvil (Aplicación)
Bus de campo
unidadesConectar
drivesConnect móvil (Aplicación)
Instrucciones
para el accionamiento de motores con freno mecánico
Datos técnicos
General
normas
IEC/EN 60947-4-2
UL 60947-4-2
Directriz 2011/65/UE (RoHS)
Aprobación CE
Aprobación UL
Aprobación CCC
UL 60947-4-2
Directriz 2011/65/UE (RoHS)
Aprobación CE
Aprobación UL
Aprobación CCC
Prueba climática [ρW]
< 95%, sin condensación
IEC/EN 50178 %
IEC/EN 50178 %
Temperatura ambienteTemperatura ambiente mínima de funcionamiento.
-10 °C
Temperatura ambienteTemperatura ambiente de funcionamiento máx.
+55 °C
Temperatura ambienteAlmacenamiento [θ]
-40 – +70 °C
Categoría de sobretensión
Iii
Voltaje de resistencia de impulso nominal [Uduende]
4 kV
Nivel de interferencia de radioEntorno (EMC)
Clase de dispositivo A
Nivel de interferencia de radiolongitud máxima del cable del motor [I]
10 m
Resistencia mecánica a los golpes
1000 choques por eje, semi-sinusoidales 15 g/11 ms
IEC/EN 60068-2-27 g
IEC/EN 60068-2-27 g
vibración
Frecuencia de oscilación: 10 – 150 Hz
Amplitud 0.15 mm: 6 Hz
Frecuencia de transición de amplitud en aceleración: 57 Hz
IEC/EN 60068-2-6
Amplitud 0.15 mm: 6 Hz
Frecuencia de transición de amplitud en aceleración: 57 Hz
IEC/EN 60068-2-6
Posición de montaje
Vertical
altitud
0 – 1000 m sobre el nivel del mar
por encima de 1000 m con una reducción del rendimiento del 1 % por 100 m
máx. 2000 m m
por encima de 1000 m con una reducción del rendimiento del 1 % por 100 m
máx. 2000 m m
Grado de Protección
IP65
NEMA12
NEMA12
Circuito principal
abastecimientoTensión operativa nominal [UE]
400 V CA, 3 fases
480 V CA, 3 fases
480 V CA, 3 fases
abastecimientoVoltaje de red (50/60Hz) [UEn]
380 (-15%) – 480 (+10%) V
abastecimientoCorriente de entrada (sobrecarga del 150%) [IEn]
6.6 A
abastecimientoConfiguración del sistema
Voltaje de CA
Red en estrella terrestre de punto central (red TN-S)
Los sistemas de suministro de CA con puesta a tierra en fase no están permitidos.
Red en estrella terrestre de punto central (red TN-S)
Los sistemas de suministro de CA con puesta a tierra en fase no están permitidos.
abastecimientoFrecuencia de suministro [fEn]
50/60 Hz
abastecimientoRango de frecuencias [fEn]
47 – 63 Hz (± 0%) Hz
abastecimientoFrecuencia de encendido de la red
Máximo de una vez cada 60 segundos
abastecimientoCorriente de cortocircuito condicional nominal [Iq]
< 10 kA
abastecimientoProtección contra cortocircuitos para circuitos de salida, externos
Coordinación de tipo 1 a través de la unidad alimentadora del bus de alimentación
Sección de alimentaciónfunción
Arrancador DOL con tiristores y contactos de bypass, 2 fases
Sección de alimentaciónOn-delay [tEN]
20 – 35 ms
Sección de alimentaciónOff-delay [tAPAGADO]
20 – 35 ms
Sección de alimentaciónVida útil, mecánica [Operaciones]
AC3: > 10.000.000
Sección de alimentaciónVida útil eléctrica [Operaciones]
AC3: > 10.000.000
Sección de alimentaciónCiclo de sobrecarga
AC-53a
Sección de alimentaciónVoltaje de salida con VE[U2]
= UEn
Sección de alimentaciónFrecuencia de salida [f2]
= fEnHz
Sección de alimentaciónCorriente operacional clasificadaAl 150% de sobrecarga [IE]
6.6 A
Sección de alimentaciónLímite de corriente del motor [I]
0.3 – 6.6
ajustable A
ajustable A
Sección de alimentaciónEquipado con
sin interruptor de anulación manual
Alimentador del motornota
para motores asíncronos trifásicos de 4 polos con ventilación interna y externa normales con 1500 rpm-1a 50 Hz o 1800 min-1a 60 Hz
Alimentador del motornota
a 400 V, 50 Hz
Alimentador del motornota
a 480 V, 60 Hz
Alimentador del motorActuador para freno de motor externoVoltaje de ruptura [U]
230/277 V CA -15% / +10% V
Alimentador del motorActuador para freno de motor externoCorriente de frenado [I]
≤ 0,6 A
(máx. 6 A para 120 ms) Un
(máx. 6 A para 120 ms) Un
Sección de control
Voltaje de control externo [UC]
24 V CC – 15 % / + 20 % a través de AS-Interface®enchufe V
Interfaz/bus de campo (integrado)
Interfaz AS®
Interfaz AS®
consumo máximo de energía total de la fuente de alimentación AS-Interface® (30 V): 190 mA
Especificación: S-7.4
Número de direcciones de esclavos: 31
Especificación: S-7.4
Número de direcciones de esclavos: 31
Verificación de diseño según IEC/EN 61439
Temperatura ambiente mínima de funcionamiento.
-10 °C
Temperatura ambiente de funcionamiento máx.
+55 °C
Datos técnicos ETIM 7.0
Componentes industriales de baja tensión (EG000017) / Combinación de arrancador de motor/arrancador de motor (EC001037)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Tecnología de interruptores de baja tensión / Arranque de carga, arranque de motor / Combinación de arrancador de motor (ecl@ss10.0.1-27-37-09-05 [AJZ718013])
Tipo de arrancador de motor
Arrancador directo
Con liberación de cortocircuito
Sí
Voltaje de alimentación de control nominal Nosotros a CA 50HZ
0 – 0 V
Voltaje de alimentación de control nominal Nosotros a CA 60HZ
0 – 0 V
Tensión de alimentación de control nominal Nosotros en DC
29 – 32 V
Tipo de voltaje para el accionamiento
DC
Potencia nominal de funcionamiento en CA-3, 230 V, trifásico
0 kW
Potencia de operación nominal a AC-3, 400 V
3 kW
Potencia nominal, 460 V, 60 Hz, 3 fases
2.238 kW
Potencia nominal, 575 V, 60 Hz, 3 fases
0 kW
Corriente nominal de funcionamiento Ie
6.6 A
Corriente nominal de funcionamiento a CA-3, 400 V
6.6 A
Configuración actual de la versión de sobrecarga
0,3 – 6,6 A
Corriente de cortocircuito condicional nominal, tipo 1, 480 Y/277 V
100000 A
Corriente de cortocircuito condicional nominal, tipo 1, 600 Y/347 V
0 A
Corriente de cortocircuito condicional nominal, tipo 2, 230 V
0 A
Corriente de cortocircuito condicional nominal, tipo 2, 400 V
0 A
Número de contactos auxiliares como contacto normalmente abierto
0
Número de contactos auxiliares como contacto normalmente cerrado
0
Temperatura ambiente, límite superior de funcionamiento
°C 55
Protección contra sobrecarga con compensación de temperatura
Sí
Clase de lanzamiento
CLASE 10
Tipo de conexión eléctrica del circuito principal
Conexión plug-in
Tipo de conexión eléctrica para circuito de corriente auxiliar y de control
Otro
Posible montaje en riel
No
Con transformador
No
Número de posiciones de mando
1
Adecuado para parada de emergencia
No
Clase de coordinación según IEC 60947-4-3
Clase 1
Número de luces indicadoras
8
Posible restablecimiento externo
Sí
Con fusible
No
Grado de protección (P.I.)
IP65
Grado de protección (NEMA)
12
Protocolo de apoyo para TCP/IP
No
Protocolo de apoyo para PROFIBUS
No
Protocolo de apoyo a can
No
Protocolo de apoyo a INTERBUS
No
Protocolo de apoyo para ASI
Sí
Protocolo de apoyo para MODBUS
No
Protocolo de apoyo a la autopista de datos
No
Protocolo de soporte para DeviceNet
No
Protocolo de apoyo para SUCONET
No
Protocolo de apoyo a la LON
No
Protocolo de apoyo para PROFINET IO
No
Protocolo de apoyo para PROFINET CBA
No
Protocolo de apoyo a SERCOS
No
Protocolo de apoyo a la Fundación Fieldbus
No
Protocolo de apoyo para EtherNet/IP
No
Protocolo de apoyo para la seguridad en el trabajo de AS-Interface
No
Protocolo de apoyo para devicenet safety
No
Protocolo de apoyo a la seguridad interbus
No
Protocolo de apoyo a PROFIsafe
No
Protocolo de apoyo a la seguridadBUS p
No
Protocolo de apoyo para otros sistemas de autobuses
No
Ancho
220 mm
altura
270 milímetros
profundidad
120 mm
