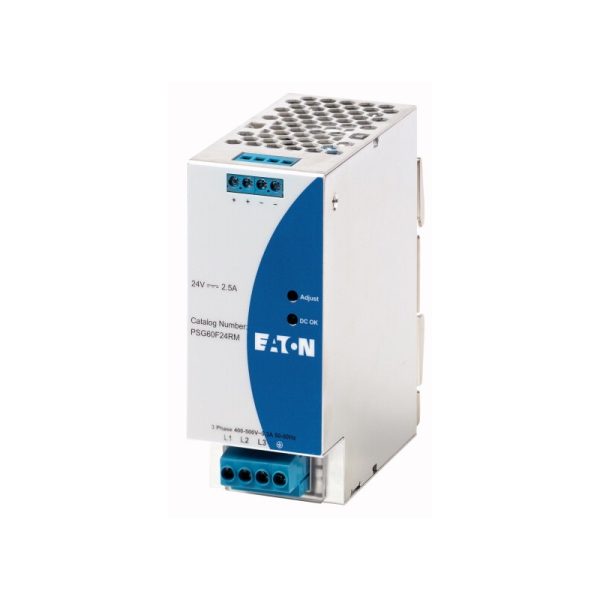

PSG60F24RM 172882 EATON ELECTRIC Fuente de Alimentación Trifásica 100-240 V AC/24 V DC 2.5A
Marca:Disponibilidad:
Fuente de Alimentación; Trifásica; 100-240 V AC/24 V DC; 2.5A
- Descripción
- Valoraciones (0)
Descripción
Descripción
Unidad de fuente de alimentación, 3-fase, 100-240VAC/24VDC, 2.5 a
Unidad de suministro de energía, la gama de Productos: las fuentes de Alimentación del PSG, Subrango: unidad de fuente de poder, Descripción: aumento de Potencia a través de 1,5 veces la intensidad nominal durante 5 s, PELV (EN 60204), SELV (EN 60950), Anchura: 50 mm, Altura: 121 mm, Profundidad: 117.3 mm, de Tres fases, rango de voltaje de Entrada: 320 – 600 V CA, (450 – 800 V DC), voltaje Nominal de entrada: 3 x 400 – 500 V CA, tensión Nominal de salida: 24 V DC (± 2%), la corriente de salida Nominal: 2.5 a, rango de Ajuste para la tensión de salida: 24 – 28 V CC, una potencia de salida: 60 W, Grado de Protección: IP20, la disipación de Calor: 9.8 W
Programa de entrega
Gama de productos
Fuentes de alimentación PSG
Subrango
unidad de fuente de alimentación
Descripción
Aumento de potencia a través de 1,5 veces la intensidad nominal durante 5 s
PELV (EN 60204), SELV (EN 60950)
PELV (EN 60204), SELV (EN 60950)
Fases
De tres fases
Rango de tensión de entrada
320 – 600 V CA
(450 – 800 V DC)
(450 – 800 V DC)
Voltaje Nominal de entrada
3 x 400 – 500 V AC
Tensión nominal de salida
24 V DC (± 2%)
La corriente de salida nominal
2.5 a
Rango de ajuste para la tensión de salida
24 – 28 V DC
Potencia de salida nominal
60 W
Datos técnicos
Características de entrada
Voltaje Nominal de entrada
3 x 400 – 500 V AC
Rango de tensión de entrada
3 x 320 – 600 V CA
2 x 360 – 600 V CA
450 – 800 V DC V
2 x 360 – 600 V CA
450 – 800 V DC V
Frecuencia de alimentaciónValor nominal
50/60 Hz
Frecuencia de alimentaciónRango de
47 – 63 Hz
Corriente Nominal [In]
< 0.3 bei 3 x 400 V AC
< 0.25 bei 3 x 500 V CA UNA
< 0.25 bei 3 x 500 V CA UNA
Corriente de irrupción limitación I2t (+25 °C)
La fuente de voltaje de hasta 3 KVA: < 30 con 3x 400 V AC & 3 x 500 V AC
La fuente de voltaje de hasta 18 KVA: < 55 con 3x 400 V AC & 3 x 500 V CA UNA
La fuente de voltaje de hasta 18 KVA: < 55 con 3x 400 V AC & 3 x 500 V CA UNA
La red de almacenamiento en búfer a la carga nominalFallo de la alimentación eléctrica de puente
> 20 con 3x 400 V AC
>40 con 3 x 500 V AC ms
>40 con 3 x 500 V AC ms
Tiempo después de la tensión de red aplicada
< 1000 ms
Interno fusible de entrada (dispositivo de protección, no accesible)
T3.15 AH/500 V, 600 V
Back-up de fusibles
6, 10, 16 a (recomendado)
Característica de disparo
B
La Corriente De Fuga
< 3,5 mA a 500 V AC
A corto plazo de la interrupción
El 100% de caída de voltaje, 1 ciclo (20 ms a 50 Hz), inicio automático
DC deber
L1 +, L2, L3 nc, PE ㊏
L1 + L2 nc, L3, PE ㊏
L1 + L2 nc, L3, PE ㊏
Características de salida
Potencia de salida nominal
60 W
Tensión nominal de salida
24 V DC (± 2%)
La tolerancia
±2 %
Rango de ajuste para la tensión de salida
24 – 28 V DC
Corriente Nominal de
2,5 a
La reducción de Tamb> +50 °C
Vertical:
> 50 °C (DE 2,5% / °C)
> 70 °C (5% / °C)
Horizontal:
> 45 °C (DE 2,5% / °C)
>55 °C (1.66% / °C)
> 70 °C (5% / °C)
> 50 °C (DE 2,5% / °C)
> 70 °C (5% / °C)
Horizontal:
> 45 °C (DE 2,5% / °C)
>55 °C (1.66% / °C)
> 70 °C (5% / °C)
Carga capacitiva de partida
Max 10000 µF
La disipación de calor
9.8 W
La eficiencia
> 86 con 3 x 400 V AC & 3 x 500 V CA %
Ondulación Residual y la conmutación de los picos
< 50 mVpp / < 240 mVpp (20 MHz)
Se pueden conectar en paralelo
para la redundancia, con O-ring (diodo PSG480R24RM/PSG960R24RM)
Características generales
La vivienda
De aluminio
Indicación del estado de
el LED verde de «DC OK»
MTBF (tiempo medio entre fallos)
> 500,000 h
Altura
121 mm
Ancho
50 mm
Profundidad
117.3 mm
Peso
0.66 kg
Terminaciones
Tornillo de conexión
Pelar longitud
7 mm
Capacidad del Terminalflexible con boquillas/sólido
Lado primario: 0.82 – 3.3 mm2 (18 – 12 AWG)
Secundarios: 0.82 – 3.3 mm2 (18 – 12 AWG) mmDos
Secundarios: 0.82 – 3.3 mm2 (18 – 12 AWG) mmDos
Par de apriete
Lado primario: 0.9
Secundarios: 0.6 Nm
Secundarios: 0.6 Nm
Ambiental rango de temperatura del aireLa operación
-25 – +80 °C
Ambiental rango de temperatura del aireEl almacenamiento, el transporte [ϑ]Almacenamiento [ϑ]
-25 – +85 °C
el calor húmedo
< Humedad relativa del 95% a +25 °C, sin condensación
Vibraciones (IEC/EN 60068-2-6)
10 – 500 Hz a 30 m/s2 (3 G max ) durante 60 min. en el eje X, eje Y, eje Z direcciones
Mecánica de resistencia a los golpes (IEC 60068-2-27)
30 g (300 m/s2) en todas las direcciones
Grado de contaminación
Dos
Clase climática (IEC)
3K3 según EN 60721
De seguridad y características de seguridad
Protección de sobrevoltaje transitorio
Varistor
Limitación de corriente de corto circuito
YoÜberstrom= 150 % der max. Ausgangsleistung
Protección de la sobretensión
Sí, contra sobretensión interna
Voltaje de aislamientoDe Entrada/Salida
4 kV AC
Voltaje de aislamientoEntrada/PE
2 kV AC
Voltaje de aislamientoSalida/PE
1,5 kV AC
Grado de Protección
IP20
Clase de protección
Clase I con conexión PE
Normas
Equipo eléctrico de las máquinas: IEC60204-1 (categoría de Sobretensión III)
Equipamiento de instalaciones de energía con los aparatos electrónicos: EN 50178/IEC 62103
Seguridad extra baja tensión: PELV (EN 60204), SELV (EN 60950)
Protección contra descarga eléctrica: DIN 57100-410
CE: de acuerdo a EMC Directiva 2014/30/UE y la Directiva de Baja Tensión 2014/35/UE
Compatible con RoHS: Directiva RoHS 2011/65/UE
ITE: EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024
Industrial: EN 55011
La red armónicos limitación: EN 601000-3-2
Seguridad eléctrica (de equipos) : SIQ a EN60950-1, UL/c-UL reconocido UL 60950-1, CSA C22.2 Nº 60950-1, esquema CB IEC 60950-1
UL508
Clase2: UL/c-UL reconocido a UL1310 y CSA C22.2 Nº 223 |
Componente unidad de suministro de energía para uso general: EN61204-3
Equipamiento de instalaciones de energía con los aparatos electrónicos: EN 50178/IEC 62103
Seguridad extra baja tensión: PELV (EN 60204), SELV (EN 60950)
Protección contra descarga eléctrica: DIN 57100-410
CE: de acuerdo a EMC Directiva 2014/30/UE y la Directiva de Baja Tensión 2014/35/UE
Compatible con RoHS: Directiva RoHS 2011/65/UE
ITE: EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024
Industrial: EN 55011
La red armónicos limitación: EN 601000-3-2
Seguridad eléctrica (de equipos) : SIQ a EN60950-1, UL/c-UL reconocido UL 60950-1, CSA C22.2 Nº 60950-1, esquema CB IEC 60950-1
UL508
Clase2: UL/c-UL reconocido a UL1310 y CSA C22.2 Nº 223 |
Componente unidad de suministro de energía para uso general: EN61204-3
Aprobaciones
EAC
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
9.8 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+80 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / DC-fuente de alimentación (EC002540)
Ingeniería eléctrica, automatización, control de procesos ingeniería de la fuente de Alimentación / dispositivos / dispositivo de Alimentación / corriente Continua de alimentación (ecl@ss10.0.1-27-04-07-01 [AFX040003])
Voltaje tipo de tensión de alimentación
CA
1º de secundaria de la tensión de salida
24 – 28 V
2º de secundaria de la tensión de salida
0 – 0 V
3 de secundaria de la tensión de salida
0 – 0 V
Max. la corriente de salida 1
2.5 a
Max. la corriente de salida 2
0 Un
Max. la corriente de salida 3
0 Un
El voltaje secundario ajustable
Sí
Valor Nominal de la tensión de salida 1
24 V
Valor Nominal de la tensión de salida 2
0 V
Valor Nominal de la tensión de salida 3
0 V
Valor Nominal de la corriente de salida 1
2.5 a
Valor Nominal de la corriente de salida 2
0 Un
Valor Nominal de la corriente de salida 3
0 Un
Corto-circuito a prueba de
Sí
Voltaje de suministro nominal en AC 50 Hz
320 – 600 V
Voltaje de suministro nominal en AC 60 Hz
320 – 600 V
Nominal tensión de alimentación en DC
0 – 0 V
La tensión de salida estabilizada
Sí
El consumo de energía
120 VA
Potencia de salida
60 W
Estabilizado
Sí
Tipo de conexión eléctrica
Tornillo de conexión
Montaje en riel posible
Sí
Montaje en la pared posible
No
Modular versión
Sí
Ancho en el número de separaciones modulares
Cero
Built-in de ancho
50 mm
Construido en altura
121 mm
Montaje directo posible
No
Ancho
50 mm
Altura
121 mm
Profundidad
117.3 mm
Adecuado para las funciones de seguridad
No
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Grado de protección (IP)
IP20
Grado de protección (NEMA)
Uno
