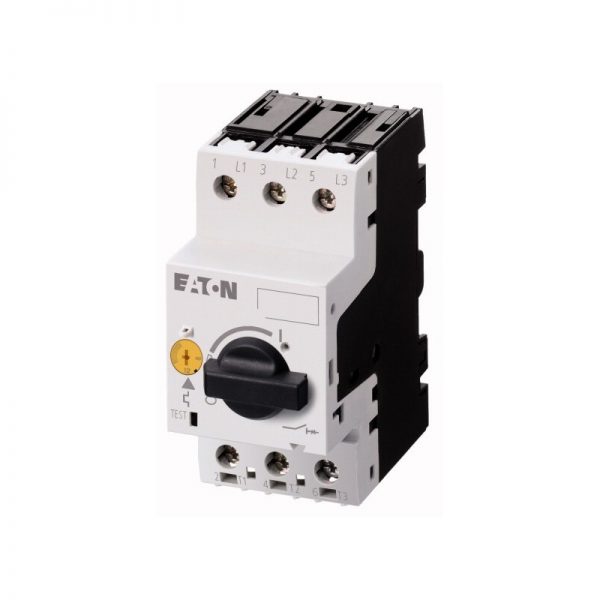

PKZM0-0,4-T 088909 XTPTP40BC1NL ELECTRIC Interruptor protector de transformador 3 polos

En stock
Marca: EATON - MOELLER
Disponibilidad:
0 out of 5
( No hay valoraciones aún. )

Interruptor protector de transformador; 3 polos; Ir=0.25-0.4 A; Conexión a tornillo

Código: 088909 Categoría:

Descripción

Transformador de protección disyuntor, 3p, Ir=0.25-0.4 a, conexión de tornillo
Transformador interruptor de acuerdo a la norma IEC/EN60947, de 3 polos tamaño PKZM0, con ajuste de sobrecarga y sin retardo corto-circuito de la liberación, el fallo de una fase sensible, el tornillo y complemento de montaje, con terminales de tornillo, tapa de la dimensión de la instalación de 45 mm, voltaje nominal de funcionamiento de la Ue 690 V, grado de protección IP20, con los dedos de la prueba de acuerdo a VDE 0106 T. 100, accesorios: contacto auxiliar, liberación de tensión

Programa de entrega

Gama de productos
PKZM0…T transformador del circuito de protección para interruptores de hasta Un 25
La función básica de
Protección de transformador
0000SPC-571
Notas
También es adecuado para motores con clase de eficiencia IE3.
IE3-listo dispositivos se identifican por el logotipo en el embalaje.
Técnica de conexión
Terminales de tornillo
Contacto secuencia
121S003
Nominal de corriente ininterrumpida [Iu]
0.4 a
Rango de ajuste
La sobrecarga de versiones[Ir]
0.25 – 0.4 a
corto-circuito de la liberación[Irm]max. [Irm]
6.8
Los fallos de fase de la sensibilidad
IEC/EN 60947-4-1, VDE 0660 Parte 102
Notas
Para la protección de transformadores con una alta corriente de arranque.
Puede ser acoplada a la norma IEC/EN 60715 top-hat ferrocarril de 7,5 o 15 mm de altura.

Datos técnicos

General
Normas
IEC/EN 60947, VDE 0660
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAlmacenamiento
– 40 – 80 °C
Temperatura ambienteAbierto
-25 – +55 °C
Temperatura ambienteCerrado
– 25 – 40 °C
Posición de montaje
1210DRW-68
La dirección de la entrada de suministro de
como se requiere
Grado de protecciónDispositivo
IP20
Grado de protecciónTerminaciones
IP00
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
El dedo y la parte posterior de la mano a prueba de
Mecánica de la resistencia de choque de la mitad-sinusoidal de choque de 10 ms IEC 60068-2-27
25 g
Altitud
Max. 2000 m
Capacidad del Terminal de cable principalTerminales de tornilloSólido
1 x (1 – 6)
2 x (1 – 6) mmDos
Capacidad del Terminal de cable principalTerminales de tornilloFlexible con el casquillo DIN 46228
1 x (1 – 6)
2 x (1 – 6) mmDos
Capacidad del Terminal de cable principalTerminales de tornilloSólido o trenzado
18 – 10 AWG
Capacidad del Terminal de cable principalTerminales de tornilloPelar longitud
10 mm
Especificaciones del par de apriete para los tornillos del terminalEl cable principal
1.7 Nm
Especificaciones del par de apriete para los tornillos del terminalCircuito de Control de cables
1 Nm
Principal la realización de rutas de
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal [Ue]
690 V CA
Nominal de corriente ininterrumpida = corriente de operación nominal [Iu= Yoe]
0.4 a
Frecuencia nominal [f]
40 – 60 Hz
Actual de pérdida de calor (3 polos a la temperatura de funcionamiento)
4.76 W
La esperanza de vida, mecánica [Operaciones]
0.1 x 10Seis
La esperanza de vida, eléctrica (AC-3 a 400 V)La esperanza de vida, eléctrica [Operaciones]
0.1 x 10Seis
Max. frecuencia de operación
40 Ops/h
Clasificación de cortocircuitoDCClasificación de cortocircuito
60 kA
Motor de capacidad de conmutaciónAC-3 (hasta 690 v)
0.4 a
Motor de capacidad de conmutaciónDC-5 (250V)
0.4 (3 contactos en serie) Un
Viaje de bloques
Compensación de la temperaturaIEC/EN 60947, VDE 0660
– 5…40 °C
Compensación de la temperaturaRango de operación
– 25…55 °C
Compensación de temperatura error residual para T > 40 °C
≦ 0.25 %/K
Rango de ajuste de la sobrecarga de versiones
0.6 – 1 x Iu
corto-circuito de la liberación
Básico del dispositivo, fijo: 20 x Iu
Corto-circuito de liberación de la tolerancia
± 20%
Los fallos de fase de la sensibilidad
IEC/EN 60947-4-1, VDE 0660 Parte 102

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0.4 a
La disipación de calor por polo, dependiente de la corriente [Pvid]
1.59 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
4.76 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Potencia interruptor para trafo//generador de protección de la instalación (EC000228)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / interruptor de Circuito de un transformador de potencia, el generador y el sistema de protección (ecl@ss10.0.1-27-37-04-09 [AJZ716013])
Calificación permanente de la actual Iu
0.4 a
Tensión nominal
690 – 690 V
Nominal de corte en cortocircuito capacidad de lcu a 400 V, 50 Hz
150 kA
La sobrecarga de liberación de la configuración actual
0.25 – 0.4 a
Rango de ajuste de corto plazo retraso de corto-circuito de la liberación
0 – 0 de Un
Rango de ajuste de undelayed corto-circuito de la liberación
De 6,8 6,8
Integrado de protección contra fallos a tierra
No
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión
Dispositivo de construcción
Otros
Adecuado para carril DIN (rieles de perfil de sombrero) montaje
Sí
Riel DIN (rieles de perfil de sombrero) de montaje opcional
Sí
Número de contactos auxiliares como contacto normalmente cerrado
Cero
Número de contactos auxiliares como contacto normalmente abierto
Cero
Número de contactos auxiliares como de cambio de contacto
Cero
Con la desactivación del indicador de
Sí
Con bajo voltaje de liberación
No
Número de polos
Tres
La posición de conexión para circuito de corriente principal
Otros
Tipo de elemento de control
Girar el botón
Dispositivo completo con unidad de protección
Sí
La unidad de Motor integrado
No
La unidad de Motor opcional
No
Grado de protección (IP)
IP20

Aprobaciones

Diseñado especialmente para América del Norte
No

Características

1210CON-20
Accesorios
1: Estándar de los contactos auxiliares
2: Viaje de indicación de contacto auxiliar
3: Derivación de prensa, los disparadores de mínima tensión
Curva característica
1210DIA-62
Características de disparo del motor protector del interruptor de circuito PKZM0, PKZM0-…T (no para PKM0-…), PKZM01
Curva característica
121U017
Corriente de
Curva característica
121U016
① 1 la mitad del ciclo
Vamos-a través de la energía

Dimensiones

1210DIM-106
Protección del Motor disyuntor con contacto auxiliar estándar
PKZM0-…(+NHI-E-…-PKZ0)
PKZM0-…-T(+NHI-E-…-PKZ0)
PKM0-…(+NHI-E-…-PKZ0)
121X002
Protección del Motor, interruptores de circuito con empuñaduras giratorias bloqueables
PKZM0-…+AK-PKZ0
121X042
Protección del Motor, interruptores de circuito con temprana hacer contactos auxiliares
PKZM0-…+VHI-…-PKZ0
