P5-250/V/SVB 280942 EATON ELECTRIC Interruptor General 3 polos 250 A Montaje fondo panel Maneta Roja/Amarill..
Disponibilidad:

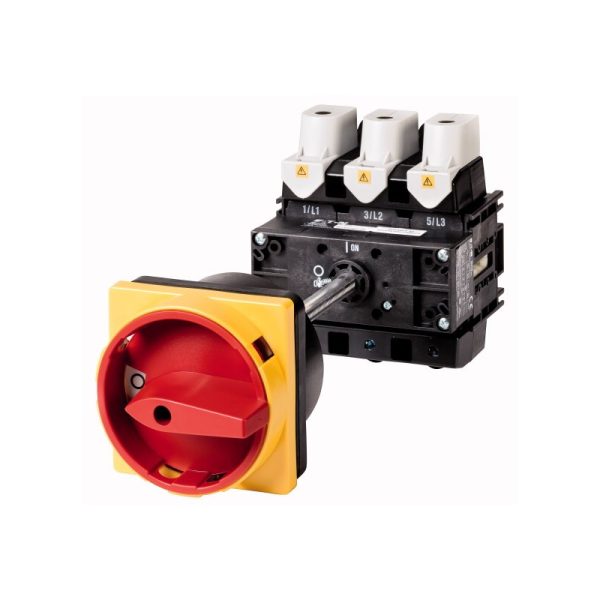

Interruptor General; 3 polos; 250 A; Montaje fondo panel; Maneta Roja/Amarilla; Bloqueable en posición 0 (OFF)
- Descripción
- Valoraciones (0)
Descripción
Interruptor principal, P5, 250 a, de montaje posterior, de 3 polos, de Emergencia de la desconexión de la función, Con el rojo de manilla giratoria y amarillo anillo de cierre, con Cerradura en el 0 (Off) a la posición
Interruptor principal de la gama de Producto: interruptor Principal, interruptor de mantenimiento, Reparación interruptor de, Parte del grupo de referencia: P5, Función de Parada de Emergencia de la desconexión de la función, Con el rojo de manilla giratoria y amarillo anillo de bloqueo, la Información acerca de los equipos suministrados: contacto Auxiliar o conductor neutro ajustado por el usuario., 3 polos, de la instalación de Cierre: con Cerradura en el 0 (Off) a la posición, Grado de Protección: Frontal IP65, el Diseño de la parte trasera: el montaje, la potencia del Motor AC-23A, 50 – 60 Hz 400 V: P = 90 kW, corriente ininterrumpida Nominal: Ui = 250 a Normas: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Interruptor-seccionador según IEC/EN 60947-3
Programa de entrega
Gama de productos
Interruptor principal
interruptor de mantenimiento
Reparar interruptor de
interruptor de mantenimiento
Reparar interruptor de
Parte del grupo de referencia
P5
La Función De Parada De
De emergencia de la desconexión de la función de
Con el rojo de manilla giratoria y amarillo anillo de bloqueo
La información acerca de los equipos suministrados
Contacto auxiliar o conductor neutro ajustado por el usuario.
Número de polos
De 3 polos
Contactos auxiliares
0 N/S
0 N/C
De la instalación de cierre
Bloqueable en el 0 (Off) a la posición
Grado de Protección
Frontal IP65
Diseño
montaje posterior
Contacto secuencia
La función
Potencia de Motor AC-23A, 50 – 60 Hz [P]
400 V [P]
90 kW
Nominal de corriente ininterrumpida [Iu]
250 Un
Nota sobre el nominal de corriente ininterrumpida !u
Nominal de corriente ininterrumpida youse especifica para max. la sección transversal.
Datos técnicos
General
Normas
IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Interruptor-seccionador según IEC/EN 60947-3
Interruptor-seccionador según IEC/EN 60947-3
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAbierto
-25 – +50 °C
Temperatura ambienteCerrado
-25 – +40 °C
Categoría de sobretensión/grado de contaminación
III/3
Nominal soportada de impulso de voltaje [Uimp]
8000 V AC
Posición de montaje
Como se requiere
Contactos
Mecánica variablesNúmero de polos
De 3 polos
Mecánica variablesContactos auxiliares
0 N/S
Mecánica variablesContactos auxiliares
0 N/C
Características eléctricasTensión nominal [Ue]
690 V CA
Características eléctricasNominal de corriente ininterrumpida [Iu]
250 Un
Características eléctricasNota sobre el nominal de corriente ininterrumpida !u
Nominal de corriente ininterrumpida youse especifica para max. la sección transversal.
Capacidad de carga con funcionamiento intermitente, de la clase 12AB 25 % DF
2 x Ie
Capacidad de carga con funcionamiento intermitente, de la clase 12AB 40 % DF
1.6 x Ie
Capacidad de carga con funcionamiento intermitente, de la clase 12AB 60 % DF
1.3 x Ie
Clasificación de cortocircuitoFusible
250 a gG/gL
Nominal de corta duración corriente asignada (1 s actual) [Icw]
4600 Unrms
Nota sobre el nominal de corta duración corriente asignada lcw
De corriente durante un tiempo de 1 segundo
Nominal condicional de la corriente de cortocircuito [Iq]
30 kA
Capacidad de conmutación
cos ϕ nominal de la capacidad de fabricación según IEC 60947-3
1700 a
Nominal capacidad de interrupción cos ϕ IEC 60947-3230 V
1600 a
Nominal capacidad de interrupción cos ϕ IEC 60947-3400/415 V
1380 Un
Nominal capacidad de interrupción cos ϕ IEC 60947-3500 V
1250 a
Nominal capacidad de interrupción cos ϕ IEC 60947-3690 V
Cuatrocientos
Aislamiento de seguridad según EN 61140entre los contactos
440 V AC
Aislamiento de seguridad según EN 61140Actual de la pérdida de calor por contacto en la Ie
13 W
La esperanza de vida, mecánica [Operaciones]
> 0.08 x 10Seis
La máxima frecuencia de operación [Operaciones/h]
Cinquenta
CAAC-3Clasificación, carga del motor interruptor [P]220 V 230 V [P]
37 kW
CAAC-3Clasificación, carga del motor interruptor [P]400 V 415 V [P]
55 kW
CAAC-3Clasificación, carga del motor interruptor [P]500 V [P]
75 kW
CAAC-3Clasificación, carga del motor interruptor [P]690 V [P]
40 kW
CAAC-3Corriente de operación nominal del motor interruptor de carga230 V [Ie]
126 Un
CAAC-3Corriente de operación nominal del motor interruptor de carga400 V 415 V [Ie]
Cien cinco
CAAC-3Corriente de operación nominal del motor interruptor de carga500 V [Ie]
118 Un
CAAC-3Corriente de operación nominal del motor interruptor de carga690 V [Ie]
45 Un
CAAC-21ACorriente de operación nominal del interruptor440 V [Ie]
250 Un
CAAC-23APotencia de Motor AC-23A, 50 – 60 Hz [P]230 V [P]
37 kW
CAAC-23APotencia de Motor AC-23A, 50 – 60 Hz [P]400 V 415 V [P]
90 kW
CAAC-23APotencia de Motor AC-23A, 50 – 60 Hz [P]500 V [P]
110 kW
CAAC-23APotencia de Motor AC-23A, 50 – 60 Hz [P]690 V [P]
45 kW
CAAC-23ACorriente de operación nominal del motor interruptor de carga230 V [Ie]
126 Un
CAAC-23ACorriente de operación nominal del motor interruptor de carga400 V 415 V [Ie]
170 Una
CAAC-23ACorriente de operación nominal del motor interruptor de carga500 V [Ie]
156 Un
CAAC-23ACorriente de operación nominal del motor interruptor de carga690 V [Ie]
50 Un
DCDC-1, la Carga interruptores de L/R = 1 msCorriente de operación nominal [Ie]
250 Un
DCDC-1, la Carga interruptores de L/R = 1 msTensión por contacto de par en serie
42 V
DCDC-23A, la carga del motor switchL/R = 15 ms24 VCorriente de operación nominal [Ie]
250 Un
DCDC-23A, la carga del motor switchL/R = 15 ms24 VContactos
3 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms48 VCorriente de operación nominal [Ie]
250 Un
DCDC-23A, la carga del motor switchL/R = 15 ms48 VContactos
3 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms60 VCorriente de operación nominal [Ie]
250 Un
DCDC-23A, la carga del motor switchL/R = 15 ms60 VContactos
3 Cantidad
DCDC-23A, la carga del motor switchL/R = 15 ms120 VCorriente de operación nominal [Ie]
Un 80
DCDC-23A, la carga del motor switchL/R = 15 ms120 VContactos
3 Cantidad
Circuito de Control de la fiabilidad a 24 V CC, 10 mA [Culpa de probabilidad]
< 10-5,< 1 error por cada 100.000 operaciones de conmutación HF
Terminal de capacidades
Sólido o trenzado
1 x 185
2 x 70 mmDos
2 x 70 mmDos
Flexible con férulas según DIN 46228
1 x 120
2 x 50 mmDos
2 x 50 mmDos
Tira de cobre [Número de segmentos x ancho x grosor]
1 x 20 x 5
2 x 20 x 3 mm
2 x 20 x 3 mm
Terminal de tornillo
Tornillo Allen de 6
Par de apriete para el tornillo del terminal
16 Nm
Técnico de seguridad de parámetros:
Notas
B10dvalores según la EN ISO 13849-1, tabla C1
Clasificación de los datos para los tipos aprobados
ContactosTensión nominal [Ue]
600 V AC
ContactosNominal de corriente ininterrumpida max.Principal la realización de rutas deDe uso General
250 Un
ContactosNominal de corriente ininterrumpida max.Contactos auxiliaresDe Uso General [IU]
10 Un
ContactosNominal de corriente ininterrumpida max.Contactos auxiliaresServicio De Piloto
Un 600
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase120 V CA
15 HP
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase240 V AC
30 HP
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase277 V AC
30 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases120 V CA
30 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases240 V AC
60 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases480 V CA
75 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases600 V AC
75 HP
La Corriente De Corto Circuito De ClasificaciónBásicos De La Notación
10 kA
La Corriente De Corto Circuito De Clasificaciónmax. Fusible
600 Clase RK1 UN
La Corriente De Corto Circuito De ClasificaciónDefecto alto rating
65 kA
La Corriente De Corto Circuito De Clasificaciónmax. Fusible
400, De La Clase J Un
Capacidad del TerminalSólido o conductor flexible con el casquillo
350 MCM AWG
Capacidad del TerminalFlexible
300 MCM AWG
Capacidad del TerminalTerminal de tornillo
Tornillo Allen de 6
Capacidad del TerminalPar de apriete
140 lb-in
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
250 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
8 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+50 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Resistencia a los rayos UV sólo en conexión con el escudo de protección.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / Interruptor-seccionador (EC000216)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Off-interruptor de carga, interruptor, interruptor de control / Interruptor-seccionador (ecl@ss10.0.1-27-37-14-03 [AKF060013])
Versión como interruptor principal
Sí
Versión de mantenimiento/servicio interruptor de
Sí
Versión como interruptor de seguridad
No
La versión de parada de emergencia de la instalación
Sí
Versión como interruptor inversor
No
Número de interruptores
Uno
Max. nominal tensión de funcionamiento de la Ue CA
690 V
Voltaje nominal de operación
690 – 690 V
Calificación permanente de la actual Iu
250 Un
Calificación permanente de la corriente en AC-23, 400 V
170 Una
Calificación permanente de la corriente en AC-21, 400 V
250 Un
El funcionamiento nominal de alimentación en AC-3 A 400 V
55 kW
Nominal de corta duración corriente asignada lcw
4.6 kA
El funcionamiento nominal de alimentación en AC-23, 400 V
90 kW
De conmutación de potencia a 400 V
90 kW
Acondicionado nominal de corriente de corto circuito Ci
30 kA
Número de polos
Tres
Número de contactos auxiliares como contacto normalmente cerrado
Cero
Número de contactos auxiliares como contacto normalmente abierto
Cero
Número de contactos auxiliares como de cambio de contacto
Cero
La unidad de Motor opcional
No
La unidad de Motor integrado
No
Liberación de tensión opcional
No
Dispositivo de construcción
Integrado en el dispositivo fijo integrado en la técnica
Adecuado para la planta de montaje
No
Adecuado para montaje frontal 4-agujero
No
Adecuado para montaje delantero centro
No
Adecuado para la placa de distribución de la instalación
No
Adecuado para el intermedio de montaje
Sí
Color del elemento de control
Rojo
Tipo de elemento de control
Puerta de acoplamiento giratorio de la unidad de
Interlockable
Sí
Tipo de conexión eléctrica del circuito principal
Marco de la abrazadera
Grado de protección (IP), frente
IP65
Grado de protección (NEMA)
Doce
Aprobaciones
Normas De Producto
UL 508; CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94; IEC/EN 60947-3; marcado CE
UL File No.
E36332
UL Categoría de Control No.
NLRV, NLRV7
Archivo CSA No.
Doscientos veintitrés mil ochocientos cinco
CSA Clase No.
3211-05
América Del Norte Certificación
En la lista UL, certificación CSA
Adecuado para
Circuitos, adecuado, ya que el motor se desconecte
Grado de Protección
IEC: IP65; UL/CSA Tipo 1, 12
Dimensiones
① La Perforación de las dimensiones de la puerta
Distancia desde la placa de montaje al frente con completa del eje.
Distancia desde la placa de montaje al frente con completa del eje.
≦ 3 candados
Solo los usuarios registrados que hayan comprado este producto pueden hacer una valoración.
Valoraciones
No hay valoraciones aún.
