NZMH2-M160 281308 ELECTRIC Int. automático NZM, 3P, 160A

En stock
Marca:
Disponibilidad:
0 out of 5
( No hay valoraciones aún. )

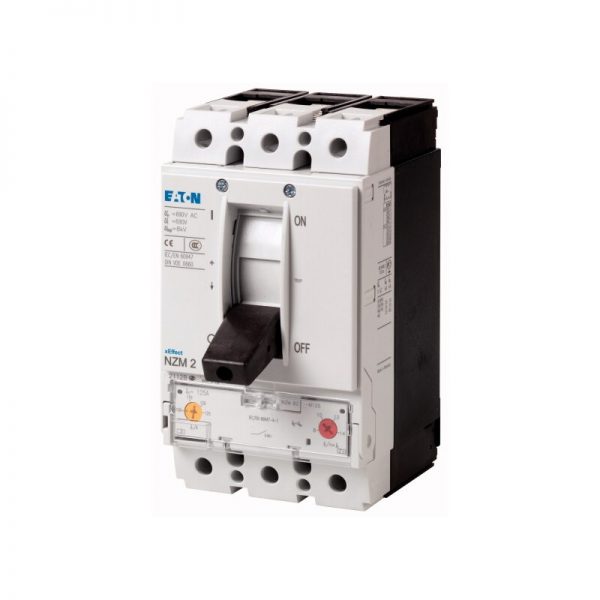

Int. automático NZM, 3P, 160A

Código: 281308 Categoría:

Descripción

Disyuntor, 3p, 160A
Interruptores de circuito de la NZM..-M serie cubren todas las aplicaciones con sólo cuatro dimensiones compactas y son adecuados para el IEC mercado. El montaje es siempre flexible debido a modular la función de los grupos. Con thermomagnetic de liberación para la protección del motor. Notas: disparo de la clase 10A, IEC/EN 60947-4-1, IEC/EN 60947-2 interruptores de circuito de cumplir con todos los requisitos de la conmutación de la categoría AC-3.

Programa de entrega

Gama de productos
Disyuntor
Función de protección
La protección del Motor
0000SPC-571
Norma/Autorización
IEC
Tipo de instalación
Fijo
Sistema de liberación
Thermomagnetic liberación
Tamaño de construcción
NZM2
Descripción
Disparo clase 10
IEC/EN 60947-4-1, IEC/EN 60947-2
El disyuntor cumple con todos los requisitos para AC-3 el cambio de categoría.

Número de polos
De 3 polos
Equipo estándar
Tornillo de conexión
Capacidad de conmutación
400/415 V 50 Hz [Icu]
150 kA
Corriente nominal = corriente ininterrumpida nominal [In= You]
160 Una
Rango de ajuste
Disparo de sobrecarga[Ir]
125 – 160 a
Corto-circuito versiones[Irm]No demorados[Iyo= Yonx …]
8 – 14
Potencia del Motor de CA-3 50/60 Hz [P]
380 V 400 V [P]
75 kW
Potencia del Motor de CA-3 50/60 Hz [P]
400 V [P]
75 kW
Corriente de operación nominal AC-3 50/60 Hz [Ie]
400 V [Ie]
134 Un

Datos técnicos

General
Normas
IEC/EN 60947
Protección contra los contactos directos
Dedos y el dorso de la mano la prueba VDE 0106 Parte 100
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteLa temperatura ambiente, de almacenaje
– 40 – + 70 °C
Temperatura ambienteLa operación
-25 – +70 °C
Mecánica de resistencia a los golpes (10 ms de la mitad-sinusoidal de choque) de acuerdo con IEC 60068-2-27
20 (media sinusoidal de choque de 20 ms) g
Aislamiento de seguridad según EN 61140Entre contactos auxiliares y contactos principales
500 V AC
Aislamiento de seguridad según EN 61140entre los contactos auxiliares
300 V AC
Peso
2.345 kg
Posición de montaje
Vertical y 90° en todas las direcciones
Con XFI de defecto a tierra de la liberación:
– NZM1, N1, NZM2, N2: vertical y 90° en todas las direcciones
con el plug-in de la unidad
– NZM1, N1, NZM2, N2: vertical, 90° a la derecha/izquierda
con extraíble de la unidad:
– NZM3, N3: vertical, 90° a la derecha/izquierda
– NZM4, N4: vertical
con operador remoto:
– NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: vertical y 90° en todas las direcciones



La dirección de la entrada de suministro de
como se requiere
Grado de protecciónDispositivo
En la operación de los controles de la zona: IP20 (basic grado de protección)
Grado de protecciónCerramientos
Con aislante de sonido envolvente: IP40
Con puerta de acoplamiento giratorio de la manija: IP66
Grado de protecciónTerminaciones
Túnel terminal: IP10
Fase aislador y la tira terminal: IP00
Otros datos técnicos (hoja de catálogo)
Interruptores de circuito
Corriente nominal = corriente ininterrumpida nominal [In= You]
160 Una
Tensión de impulso admisible la invariabilidad [Uimp]Contactos principales
8000 V
Tensión de impulso admisible la invariabilidad [Uimp]Contactos auxiliares
6000 V
Tensión nominal [Ue]
690 V CA
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
1000 V
Uso en desenterrado los sistemas de abastecimiento de
≦ 690 V
Capacidad de conmutación
Nominal de corto circuito de la capacidad de fabricación [Icm]240 V [Icm]
330 kA
Nominal de corto circuito de la capacidad de fabricación [Icm]400/415 V [Icm]
330 kA
Nominal de corto circuito de la capacidad de fabricación [Icm]440 V 50/60 Hz [Icm]
286 kA
Nominal de corto circuito de la capacidad de fabricación [Icm]525 V, 50/60 Hz [Icm]
105 kA
Nominal de corto circuito de la capacidad de fabricación [Icm]690 V 50/60 H [Ic]
40 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]240 V, 50/60 Hz [Icu]
150 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]400/415 V 50/60 Hz [Icu]
150 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]440 V 50/60 Hz [Icu]
130 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]525 V, 50/60 Hz [Icu]
50 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]690 V 50/60 Hz [Icu]
20 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]240 V, 50/60 Hz [Ics]
150 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Ics]
150 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]440 V 50/60 Hz [Ics]
130 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]525 V, 50/60 Hz [Ics]
37.5 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Ics IEC/EN 60947 ciclo de pruebas de la O-t-CO-t-CO [Ics]690 V 50/60 Hz [Ics]
5 kA
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]
Máximo de back-up de fusibles, si la espera de corrientes de cortocircuito en la ubicación de la instalación exceda la capacidad de conmutación de los interruptores.
Nominal de corta duración corriente asignadat = 0,3 s [Icw]
1.9 kA
Nominal de corta duración corriente asignadat = 1 s [Icw]
1.9 kA
La utilización de la categoría a la norma IEC/EN 60947-2
Un
Vida útil mecánica(de la que max. 50 % viaje por derivación/disparador de mínima tensión) [Operaciones]
Veinte mil
La esperanza de vida, eléctricosAC-1400 V, 50/60 Hz [Operaciones]
Diez mil
La esperanza de vida, eléctricosAC-1415 V 50/60 Hz [Operaciones]
Diez mil
La esperanza de vida, eléctricosAC-1690 V 50/60 Hz [Operaciones]
Siete mil quinientos
La esperanza de vida, eléctricosCA–3400 V, 50/60 Hz [Operaciones]
Seis mil quinientos
La esperanza de vida, eléctricosCA–3415 V 50/60 Hz [Operaciones]
Seis mil quinientos
La esperanza de vida, eléctricosCA–3690 V 50/60 Hz [Operaciones]
Cinco mil
La esperanza de vida, eléctricosMax. frecuencia de operación
120 operaciones/h
Total tiempo de descanso en corto-circuito
< 10 ms
Capacidad del Terminal
Equipo estándar
Tornillo de conexión
Accesorios opcionales
Caja terminal
Túnel terminal
de conexión en la parte posterior
Ronda de conductor de cobreCaja terminalSólido
1 x (10 – 16)
2 x (6 – 16) mmDos
Ronda de conductor de cobreCaja terminalCadena
1 x (25 – 185)
2 x (25 – 70) mmDos
Ronda de conductor de cobreTúnel terminalSólido
1 x 16 mmDos
Ronda de conductor de cobreTúnel terminalCadena1-agujero
1 x (25 – 185) mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorSólido
1 x (10 – 16)
2 x (6 – 16) mmDos
Ronda de conductor de cobrePerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorCadena
1 x (25 – 185)
2 x (25 – 70) mmDos
Al conductor circularTúnel terminalSólido
1 x 16 mmDos
Al conductor circularTúnel terminalCadenaCadena
1 x (25 – 185) mmDos
Al conductor circularPerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorSólido
1 x (10 – 16)
2 x (10 – 16) mmDos
Al conductor circularPerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorCadena
1 x (25 – 50)
2 x (25 – 50) mmDos
Cu tira (número de segmentos x ancho x segmento de espesor)Caja terminal [min.]
2 x 9 x 0,8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Caja terminal [máx.]
10 x 16 x 0.8
(2x) 8 x 15,5 x 0,8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [min.]
2 x 16 x 0.8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Perno de la terminal y del lado posterior de la conexiónPlano de tira de cobre, con agujeros [máx.]
10 x 24 x 0.8 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónTornillo de conexión
M8
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónDirecto en el conmutador [min.]
16 x 5 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónDirecto en el conmutador [máx.]
24 x 8 mm
Los cables de Control
1 x (0.75 – 2.5)
2 x (0.75 – 1.5) mmDos

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
160 Una
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
38.4 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) protección del Motor / interruptor (EC000074)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) protección del Motor / interruptor (ecl@ss10.0.1-27-37-04-01 [AGZ529016])
La sobrecarga de liberación de la configuración actual
125 – 160 a
Rango de ajuste de undelayed corto-circuito de la liberación
1280 – 2240 Un
Con protección térmica
Sí
El fallo de una fase sensible
No
Apague técnica
Thermomagnetic
Voltaje nominal de operación
690 – 690 V
Calificación permanente de la actual Iu
160 Una
El funcionamiento nominal de alimentación en AC-3, 230 V
45 kW
El funcionamiento nominal de alimentación en AC-3 A 400 V
90 kW
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión
Tipo de elemento de control
Eje de balancín de la palanca de
Dispositivo de construcción
Integrado en el dispositivo fijo integrado en la técnica
Integrado con interruptor auxiliar
No
Integrado con bajo voltaje de liberación
No
Número de polos
Tres
Nominal de corte en cortocircuito capacidad de lcu a 400 V, AC
150 kA
Grado de protección (IP)
IP20
Altura
184 mm
Ancho
105 mm
Profundidad
149 mm

Características

Curva característica
123U178
Curva característica
1230DIA-8
Corriente de
Curva característica
1230DIA-57
Vamos-a través de la energía

Dimensiones

123X312
① Golpe de la zona, la separación mínima a las partes adyacentes
② La separación Mínima a las partes adyacentes
123X341

Valoraciones

No hay valoraciones aún.

Solo los usuarios registrados que hayan comprado este producto pueden hacer una valoración.
