NZM4-4-XKV2P-K 152553 ELECTRIC Puente para terminales, con cubierta, 4P/2P
Disponibilidad:
Puente para terminales, con cubierta, 4P/2P
- Descripción
- Valoraciones (0)
Descripción

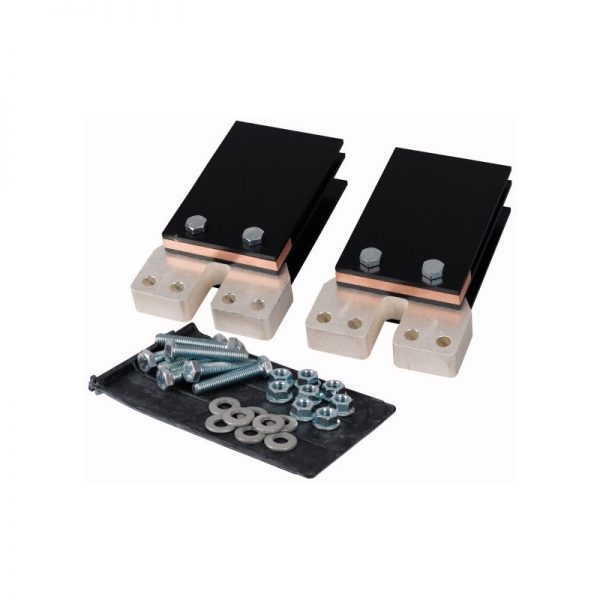

Link kit, +aislante de placas, +disipador de calor, 4p/2p
Accesorios opcionales para el disyuntor de la serie NZM ofrece una gama completa de opciones de la aplicación para el uso de la world wide. El montaje es siempre flexible y fácil gracias al modular la función de los grupos. Puede ser utilizado para: N4-4-1400-S1-DC, N4-4-1600-S1-DC
Programa de entrega
Número de polos
2 polo
Accesorios
Enlace de CC kit de
Número de conductores
Cuatro
Puente kit con aislante de placas, la fase de aisladores IP00 y los disipadores de calor
Corriente nominal [In]
1600 (40 °C)
1500 (65 °C)
1500 (65 °C)
Para el uso con
N4-4-…-S1(-S15)-DC
N4-4-…-S1(-S15)-PV-NA
N4-4-…-S1(-S15)-PV-NA
Notas
El modelo contiene piezas para la parte superior del interruptor del lado de 4 polos conmutadores N…-DC que se utilizan como 2 polos conmutadores para DC.
Los enlaces de cada conectar los contactos en serie.
Entrante de la unidad y outgoer en la parte inferior o superior, que puede definir el usuario.
Consulte la figura tipo de conexión.
La verificación del diseño según la norma IEC/EN 61439
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / Cableado conjunto para poder interruptor de circuito (EC002050)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / Cableado conjunto de interruptor de circuito (ecl@ss10.0.1-27-37-04-24 [ACN957011])
Adecuado para el número de polos
Cuatro
Modelo
Otros
Aprobaciones
Normas De Producto
UL 489B; IEC 60947-3; marcado CE
UL File No.
E471671
Archivo CSA No.
–
CSA Clase No.
–
América Del Norte Certificación
UL
Limitación De La Corriente En El Disyuntor
No
Max. Clasificación De Voltaje
1500 VDC
Grado de Protección
IEC: IP20; UL/CSA Tipo: –
Dimensiones
