NZM2-XSH-4X-48-NA 155485 EATON ELECTRIC Side mounted mando, kit, curva 4X 48z, NZM2, UL/IEC
Disponibilidad:
Side mounted mando, kit, curva 4X 48z, NZM2, UL/IEC
- Descripción
- Valoraciones (0)
Descripción
Montadas a los lados de la manija, kit, tipo 4X 48z, tamaño 2, UL
Accesorios opcionales para el interruptor de potencia de la serie NZM ofrece un amplio portafolio de posibilidades de aplicación para uso en todo el mundo. Modular de los grupos funcionales que hacen de montaje sencillo y flexible.
Programa de entrega
Gama de productos
Accesorios
Accesorios
montadas a los lados de la manija
Norma/Autorización
UL/CSA (keine Zulassung im Geltungsbereich der IEC/EN 60947)
Tamaño de construcción
NZM2
Descripción
Para el montaje fuera de la puerta del panel de control
Se utiliza para operar un interruptor con una palanca el uso de un cable Bowden y un sistema mecánico que necesita para ser montado en la parte delantera del interruptor.
Para el interruptor de palanca
Se utiliza para operar un interruptor con una palanca el uso de un cable Bowden y un sistema mecánico que necesita para ser montado en la parte delantera del interruptor.
Para el interruptor de palanca

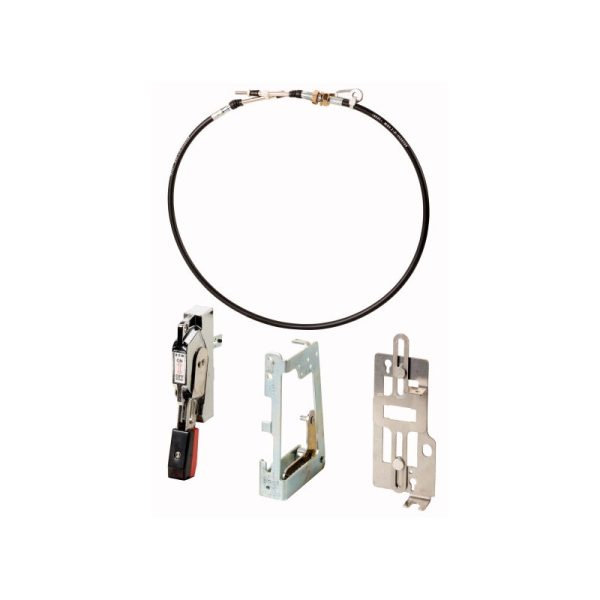

Los equipos suministrados
Kit completo
Incluye manija, sistema mecánico, y el cable Bowden
Incluye manija, sistema mecánico, y el cable Bowden
La función
Para 1 puerta en un estilo Americano panel de control (puerta más amplia barra al lado de la puerta)
Clase de protección
UL/CSA Tipo 4X
Enclavamiento de puerta
Bloqueable en la posición 0 con hasta 3 candados en el mango
Para el uso con
NZM2…-NA, NS2…-NA
Notas
Precaución! Destinado exclusivamente para su uso fuera del ámbito de aplicación de la norma IEC/EN 60947!
La verificación del diseño según la norma IEC/EN 61439
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / Asa para poder interruptor de circuito (EC000229)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / Asa para dispositivos de conmutación (ecl@ss10.0.1-27-37-04-14 [AKF012014])
Con cerradura
Sí
Color
Negro
Adecuado para parada de emergencia
No
Con eje de extensión de la
Sí
Adecuado para la alimentación de interruptor de circuito
Sí
Adecuado para el interruptor-seccionador
Sí
Dimensiones
Montado en brida asa kit Tipo 4X 48″
