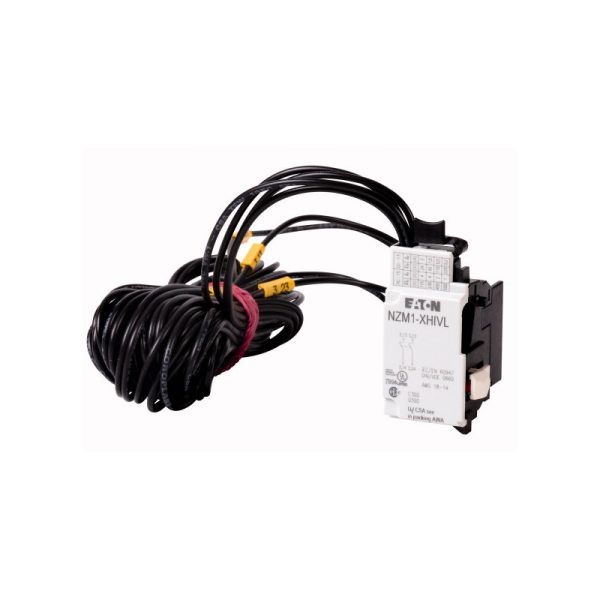

NZM1-XHIVL 259432 0004358869 EATON ELECTRIC Contacto auxiliar, 2 contacto avanzado N/O, 3m cable
Disponibilidad:
Contacto auxiliar, 2 contacto avanzado N/O, 3m cable
- Descripción
- Valoraciones (0)
Descripción
Contacto auxiliar, 2early N/S, funciona como una temprana hacer contacto, cable de 3 m
Accesorios opcionales para el disyuntor de la serie NZM ofrece una gama completa de opciones de la aplicación para el uso de la world wide. El montaje es siempre flexible y fácil gracias al modular la función de los grupos. Notas: para enclavamiento y la desconexión de carga de los circuitos, así como para la temprana del disparador de mínima tensión en el interruptor principal / de emergencia de la desconexión de las aplicaciones. No en relación con NZM…-XU… disparador de mínima tensión o NZM…-XA… disparador shunt de apertura temprana con interruptor de encendido y apagado (accionamiento manual): aprox. 20ms. Con 3 m de cable de conexión en lugar del tornillo de conexión. Puede ser utilizado para: NZM1(-4), PN1(-4), N(N/S)1(-4)
Datos técnicos
Contactos auxiliares
Tensión nominal [Ue]Tensión nominal [Ue]
500 V AC
Tensión nominal [Ue]Voltaje de operación nominal, max. [Ue]
220 V DC
Corriente térmica convencional [Ith= Yoe]
4 CSA
Corriente de operación nominal [Ie]Diferentes corrientes nominales de operacióncuando se utiliza como contacto auxiliar para NZM disyuntor
| M22-K… | M22-CK… | XHIV | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| bei AC = 50/60 Hz | |||||||||||||
| Bemessungsbetriebsstrom | |||||||||||||
| AC-15 | 115 V | Es decir | Un | Cuatro | Cuatro | Cuatro | |||||||
| 230 V | Es decir | Un | Cuatro | Cuatro | Cuatro | ||||||||
| 400 V | Es decir | Un | Dos | – | Dos | ||||||||
| 500 V | Es decir | Un | Uno | – | Uno | ||||||||
| DC-13 | 24 V | Es decir | Un | Tres | Tres | Tres | |||||||
| 42 V | Es decir | Un | 1.7 | Uno | 1.5 | ||||||||
| 60 V | Es decir | Un | 1.2 | 0.8 | 0.8 | ||||||||
| 110 V | Es decir | Un | 0.8 | 0.5 | 0.5 | ||||||||
| 220 V | Es decir | Un | 0.3 | 0.2 | 0.2 | ||||||||
Protección de corto circuitomax. fusible
10 a gG/gL
Protección de corto circuitoMax. disyuntor
FAZ-B6 Un
Los tiempos de operación de
Principios-hacer que el tiempo de la epidemia del VIH en comparación con los contactos principales durante con cierre y apertura de conmutación.
(interruptor de veces con la operación manual):
NZM1, PN1, N(S)1: ca. 20 ms
NZM2, PN2, N(S)2: ca. 20 ms
NZM3, PN3, N(S)3: ca. 20 ms
NZM4, N(S)4: aprox. 90 ms, el VIH interruptor de principios deOffde conmutaciónnoadelante.
Terminal de capacidadesSólido o conductor flexible, con virola
1 x (0,75 – 2,5)
2 x (0,75 – 2,5) mmDos
2 x (0,75 – 2,5) mmDos
Terminal de capacidades
1 x (18 – 14)
2 x (18 – 14) AWG
2 x (18 – 14) AWG
UL/CSACorriente de operación nominal [Ie]
2.5 – 240 V AC
1 A – 250 V DC UNA
1 A – 250 V DC UNA
UL/CSAPesado Deber Piloto
C300/R300
Otros datos técnicos (hoja de catálogo)
La verificación del diseño según la norma IEC/EN 61439
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / bloque de contactos Auxiliares (EC000041)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Componente de baja tensión de la tecnología de conmutación / interruptor Auxiliar (bloque ecl@ss10.0.1-27-37-13-02 [AKN342013])
Número de contactos como de cambio de contacto
Cero
Número de contactos contacto normalmente abierto
Dos
Número de contactos contacto normalmente cerrado
Cero
Número de fallo de la señal de los interruptores
Cero
El funcionamiento nominal actual de la Ie en AC-15 A 230 V
4 Un
Tipo de conexión eléctrica
Tornillo de conexión
Modelo
Integrable
El método de montaje
Otros
Titular de la lámpara
Ninguno
Aprobaciones
Normas De Producto
UL489; CSA-C22.2 Nº 5-09; la norma iec60947, marcado CE
UL File No.
E140305
UL Categoría de Control No.
DIHS
Archivo CSA No.
Cero veintidos mil ochenta y seis
CSA Clase No.
1437-01
América Del Norte Certificación
En la lista UL, certificación CSA
Dimensiones
