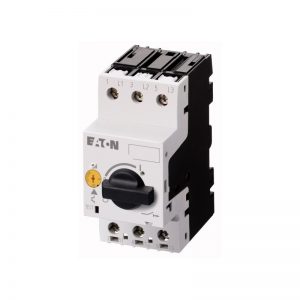

PKZM0-0,63 072733 XTPRP63BC1NL ELECTRIC Interruptor protector de motor 3 polos Ir 0.4-0.63 A Conexión .
DILEM-10-G(24VDC) 010213 EATON ELECTRIC Mini-Contactor de potencia Conexión a tornillo 3 polos + 1 NO 9 A 4 ..

NHI11-PKZ0 072896 XTPAXSA11 ELECTRIC Contacto auxiliar lateral 1 NO + 1 NC Conexión a tornillo

En stock
Marca: EATON - MOELLER
Disponibilidad:
0 out of 5
( No hay valoraciones aún. )

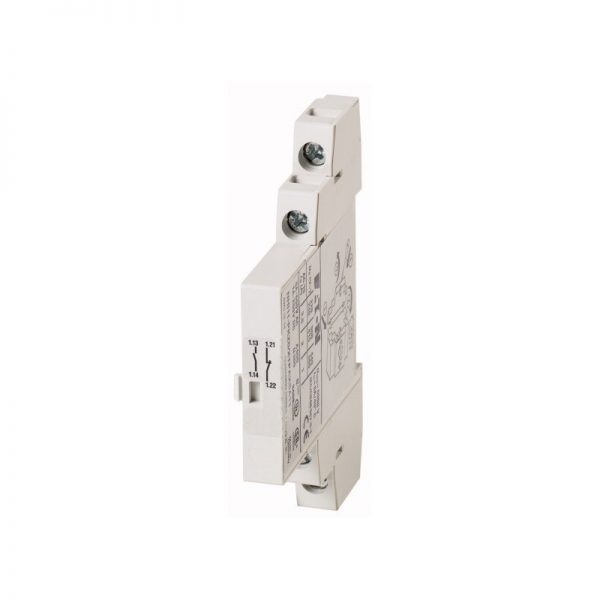

BLOQUE DE CONTACTOS 1NA+1NC, MONTAJE LATERAL

Código: 072896 Categoría:

Descripción

Estándar de los contactos auxiliares, 1N/O+1N/C, conexión de tornillo
Estándar de los contactos auxiliares, Contactos N/O = Normalmente abierto: 1 N/S, Contactos N/C = Normalmente cerrado: 1 NC, Para uso con: PKZM01, PKZM0, PKZM4, PKZM0-T, PKM0, PKE

Programa de entrega

Gama de productos
Accesorios
Accesorios
Estándar de los contactos auxiliares
Puede instalarse en el lado derecho de protección del motor, interruptores de circuito
Contactos
N/S = Normalmente abierto
1 N/S
N/C = Normalmente cerrado
1 NC
Contacto diagrama
121U001
Contacto secuencia
121S009
Técnica de conexión
Terminales de tornillo
Para el uso con
PKZ0(4) estándar de los contactos auxiliares
Para el uso con
PKZM01
PKZM0
PKZM4
PKZM0-T
PKM0
PKE
Notas
Puede ser instalado a la derecha de:
Motor circuito de protección con interruptor de
Transformador-circuito de protección con interruptor de
Motor interruptor de protección para el motor de arranque combinaciones
No puede ser utilizado para el motor de arranque combinaciones de tipo de MSC-R…
puede ser combinado con AGM, NHI-E …

Datos técnicos

Contactos auxiliares
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal [Ue] [Ue]
500 V AC
Tensión nominal [Ue] [Ue]
250 V DC
Aislamiento de seguridad según EN 61140Entre contactos auxiliares y contactos principales
690 V CA
Corriente de operación nominal [Ie]AC-15220 – 240 V [Ie]
3.5 Una
Corriente de operación nominal [Ie]AC-15380 – 415 V [Ie]
2 Un
Corriente de operación nominal [Ie]AC-15440 V 500 V [Ie]
Uno
Corriente de operación nominal [Ie]DC-13 L/R – 100 ms24 V [Ie]
2 Un
Corriente de operación nominal [Ie]DC-13 L/R – 100 ms60 V [Ie]
Uno
Corriente de operación nominal [Ie]DC-13 L/R – 100 ms110 V [Ie]
0.5 a
Corriente de operación nominal [Ie]DC-13 L/R – 100 ms220 V [Ie]
0.25
La esperanza de vidaLa esperanza de vida, mecánica [Operaciones]
> 0,1 x 10Seis
La esperanza de vidaLa esperanza de vida, eléctrica [Operaciones]
0.05 x 10Seis
Circuito de Control de la fiabilidad [tasa de fallos]
<10-8, < un fallo en 100 millones de operaciones
(en la Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
enclavada oponerse a los contactos
sí
Clasificación de cortocircuito sin soldaduraSin fusibles
FAZ-B4/1-HI Tipo
Clasificación de cortocircuito sin soldaduraFusible
10 a gG/gL
Terminal de capacidades
Sólido o conductor flexible, con virola
0,75 – 2,5 mmDos
Sólido o trenzado
18 – 14 AWG
Clasificación de los datos para los tipos aprobados
Servicio De PilotoAC operados
A600
Servicio De PilotoCC operada
Q300
De Uso GeneralCA
600 V
De Uso GeneralCA
5 Un
De Uso GeneralDC
250 V
De Uso GeneralDC
Uno

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
3.5 Una
La disipación de calor por polo, dependiente de la corriente [Pvid]
0.04 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / bloque de contactos Auxiliares (EC000041)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Componente de baja tensión de la tecnología de conmutación / interruptor Auxiliar (bloqueecl@ss10.0.1-27-37-13-02 [AKN342013])
Número de contactos como de cambio de contacto
Cero
Número de contactos contacto normalmente abierto
Uno
Número de contactos contacto normalmente cerrado
Uno
Número de fallo de la señal de los interruptores
Cero
El funcionamiento nominal actual de la Ie en AC-15 A 230 V
3.5 Una
Tipo de conexión eléctrica
Tornillo de conexión
Modelo
Montaje superior
El método de montaje
Lado de montaje
Titular de la lámpara
Ninguno

Aprobaciones

Normas De Producto
UL 508; CSA-C22.2 Nº 14; la norma iec60947-4-1; marcado CE
UL File No.
E36332
UL Categoría de Control No.
NLRV
Archivo CSA No.
Cien sesenta y cinco mil seiscientos veintiocho
CSA Clase No.
3211-05
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No

Características

121O003
Accesorios
1: protección del Motor, interruptores de circuito
2: Viaje de indicación de contacto auxiliar

Dimensiones

121X006
