NHI-E-10L-PKZ0 107040 ELECTRIC Contacto auxiliar frontal 1 NO + 1 NC Con cables de conexión para Smart
Disponibilidad:
Contacto auxiliar frontal; 1 NO + 1 NC; Con cables de conexión para SmartWire-DT
- Descripción
- Valoraciones (0)
Descripción
Estándar de los contactos auxiliares, 1N/S, montaje al ras, SmartWire-DT
Estándar de los contactos auxiliares, Contactos N/O = Normalmente abierto: 1 N/S
Programa de entrega
Gama de productos
Accesorios
Accesorios
Estándar de los contactos auxiliares
Descripción

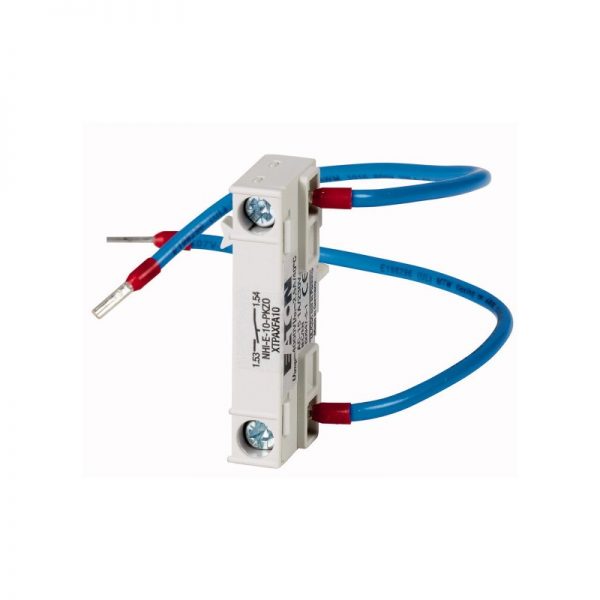

NHI-E-10-PKZ0 con cable de conexión AWG18 azul, para la conexión al módulo SmartWire para DILM.
Contactos
N/S = Normalmente abierto
1 N/S
Contacto diagrama
Contacto secuencia
Datos técnicos
Contactos auxiliares
Nominal soportada de impulso de voltaje [Uimp]
4000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal [Ue] [Ue]
440 V AC
Tensión nominal [Ue] [Ue]
250 V DC
Aislamiento de seguridad según EN 61140Entre contactos auxiliares y contactos principales
690 V CA
Corriente de operación nominal [Ie]AC-15220 – 240 V [Ie]
Uno
Corriente de operación nominal [Ie]DC-13 L/R – 100 ms24 V [Ie]
2 Un
La esperanza de vidaLa esperanza de vida, mecánica [Operaciones]
> 0,1 x 10Seis
La esperanza de vidaLa esperanza de vida, eléctrica [Operaciones]
0.1 x 10Seis
Circuito de Control de la fiabilidad [tasa de fallos]
<10-8, < un fallo en 100 millones de operaciones
(en la Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
(en la Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
Clasificación de cortocircuito sin soldaduraFusible
10 a gG/gL
Terminal de capacidades
Sólido o conductor flexible, con virola
0,75 – 1,5 mmDos
Sólido o trenzado
18 – 16 AWG
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
Uno
La disipación de calor por polo, dependiente de la corriente [Pvid]
0.013 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0.013 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / bloque de contactos Auxiliares (EC000041)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Componente de baja tensión de la tecnología de conmutación / interruptor Auxiliar (bloque ecl@ss10.0.1-27-37-13-02 [AKN342013])
Número de contactos como de cambio de contacto
Cero
Número de contactos contacto normalmente abierto
Uno
Número de contactos contacto normalmente cerrado
Cero
Número de fallo de la señal de los interruptores
Cero
El funcionamiento nominal actual de la Ie en AC-15 A 230 V
Uno
Tipo de conexión eléctrica
Tornillo de conexión
Modelo
Montaje superior
El método de montaje
Fijación frontal
Titular de la lámpara
Ninguno
Aprobaciones
Diseñado especialmente para América del Norte
No
Dimensiones
