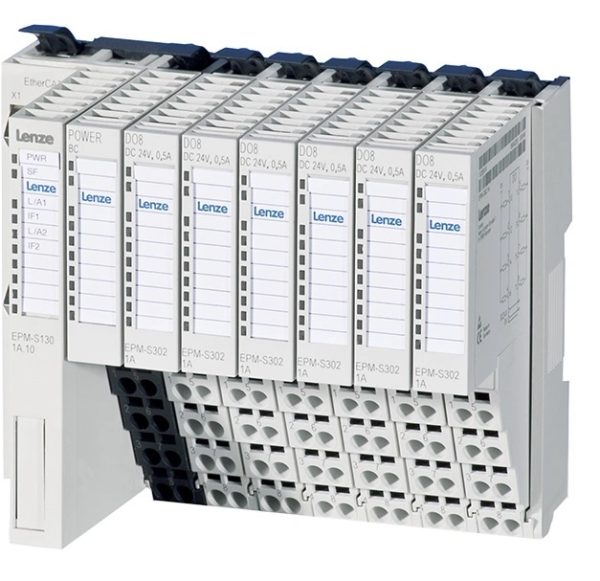

Módulo Bus Coupler tipo EPM-S131 / Sistema de Bus ETHERCAT 13587423

Descripción

El sistema de E/S 1000 ofrece un control preciso de los módulos de entrada y salida, que también incluye la lectura de las entradas de las sondas de contecto, como se requiere para los movimientos sincronizados en los procesos de producción temporizados. Un tiempo de ciclo interno mínimo en combinación con un sello de tiempo garantiza que el sistema de E/S 1000 cumple incluso con los requisitos de velocidad más elevados.

Características principales
• Fácil montaje en el carril DIN
• Cableado sencillo
• Módulos de E/S delgados de 12.5 mm con 8 puntos de conexión

Información de producto
I/O-System 1000

Cableado permanente:
• Concepto basado en 2 elementos: módulo base de conexiones y módulo electrónico.
• Recambio del módulo electrónico durante el mantenimiento sin tocar el cableado.
• La identificación de los componentes de servicio permanece en el módulo base.
• Sistema de codificación con protección contra conexión de módulos incorrectos.

• Concepto claro de identificación y diagnóstico.
• Los LEDs de alta potencia son fácilmente reconocibles incluso en armarios mal iluminados.
• Cada canal tiene asignado claramente un LED y un campo de identificación.

Apantallamiento integrado:
• Los soportes para apantallado están disponibles como accesorio.
• Montaje directo de embarrado estándar 10 * 3 en la estación I/O.
• Apantallamiento mediante fijaciones para cable estándar y abrazaderas.

Sistema de alimentación escalable:
• La alimentación principal está integrada en el acoplador de BUS alimentando el módulo electrónico y el nivel I/O.
• Módulo de alimentación I/O adicional como opción si se necesitan más de 10 A de corriente de salida.
• Módulo de alimentación complementario opcional para las I/O y la parte electrónica para estaciones de dimensiones extremas.
• Cada módulo de alimentación adicional de I/O forma un elemento de potencial aislado.

Conexión sencilla:
• Esquemas de contactos y conexiones impresos sobre el módulo.
• Lateral: detallado esquema de conexiones.
• Frente: esquema simplificado, también visible cuando están montados los módulos.

Montaje sin herramientas:
• Montaje por inserción en el carril DIN
• Montaje de módulos aislados o una estación completa.
• Posibilidad de montaje de bloques completos posteriormente en el carril DIN.
• Las palancas de desbloqueo permanecen abiertas de forma que es posible montar y desmontar estaciones completas.

Módulos
EPM-S110 – CANopen
EPM-S120 – PROFIBUS
EPM-S131 – EtherCAT
EPM-S140 – PROFINET
EPM-S200 – 2 entradas digitales
EPM-S201 – 4 entradas digitales
EPM-S202 – 8 entradas digitales
EPM-S203 – 4 entradas digitales, 3 hilos
EPM-S204 – 2 entradas digitales, conmutación negativa
EPM-S205 – 4 entradas digitales, conmutación negativa
EPM-S206 – 8 entradas digitales, conmutación negativa
EPM-S207 – 2 entradas digitales, 2 μs
EPM-S208 – 4 entradas digitales, 2 μs
EPM-S209 – 8 entradas digitales , 0.5 ms
EPM-S210 – 8 entradas digitales, diagnóstico
EPM-S300 – 2 salidas digitales
EPM-S301 – 4 salidas digitales
EPM-S302 – 8 salidas digitales
EPM-S303 – 2 salidas digitales, conmutación negativa
EPM-S304 – 4 salidas digitales, conmutación negativa
EPM-S305 – 8 salidas digitales, conmutación negativa
EPM-S306 – 2 salidas digitales, 2 A
EPM-S308 – 2 salidas digitales, relé de 230 V
EPM-S309 – 4 salidas digitales, 2 A
EPM-S310 – 2 salidas digitales, 2 μs
EPM-S311 – 4 salidas digitales, 2 μs
EPM-S312 – 8 salidas digitales, diagnóstico
EPM-S400 – 2 entradas analógicas, 0 … 10 V DC
EPM-S401 – 4 entradas analógicas, 0 … 10 V DC
EPM-S402 – 2 entradas analógicas, 0/4 … 20 mA
EPM-S403 – 4 entradas analógicas, 0/4 … 20 mA
EPM-S404 – 4 entradas analógicas, resistor
EPM-S405 – 2 entradas analógicas, térmico
EPM-S406 – 2 entradas analógicas, -10 … 10 V DC
EPM-S408 – 2 entradas analógicas, 0/4 … 20 mA
EPM-S409 – 2 entradas analógicas, 0/4 … 20 mA, aislado
EPM-S410 – 2 entradas analógicas, 0/4 … 20 mA, sensor
EPM-S411 – 1 entrada analógica, extensómetro
EPM-S412 – 4 entradas analógicas, 0 … 10 VCC, 16 bits
EPM-S413 – 4 entradas analógicas, 0/4 … 20 mA, 16 bits
EPM-S414 – 4 entradas analógicas, -10 … 10 VCC
EPM-S415 – 2 entradas analógicas, térmico (compensación)
EPM-S416 – trifásico, 230/400 V, 5 A
EPM-S500 – 2 salidas analógicas, 0 … 10 V DC
EPM-S501 – 4 salidas analógicas, 0 … 10 V DC
EPM-S502 – 2 salidas analógicas, 0/4 … 20 mA
EPM-S503 – 4 salidas analógicas, 0/4 … 20 mA
EPM-S504 – 2 salidas analógicas, 0/4 … 20 mA, 16 bits
EPM-S505 – 4 salidas analógicas, -10 … 10 VCC
EPM-S600 – numerador sencillo 24 V / 1 DO
EPM-S601 – numerador doble 24 V
EPM-S602 – numerador sencillo 5 V
EPM-S603 – numerador doble 24 V
EPM-S604 – interfaz SSI
EPM-S606 – medición de la frecuencia
EPM-S620 – salida de modulación de ancho de impulsos
EPM-S640 – RS232
EPM-S650 – RS422/485
EPM-S700 – alimentación principal (acoplador de bus)
EPM-S701 – alimentación E/S
EPM-S702 – alimentación E/S y electrónica
