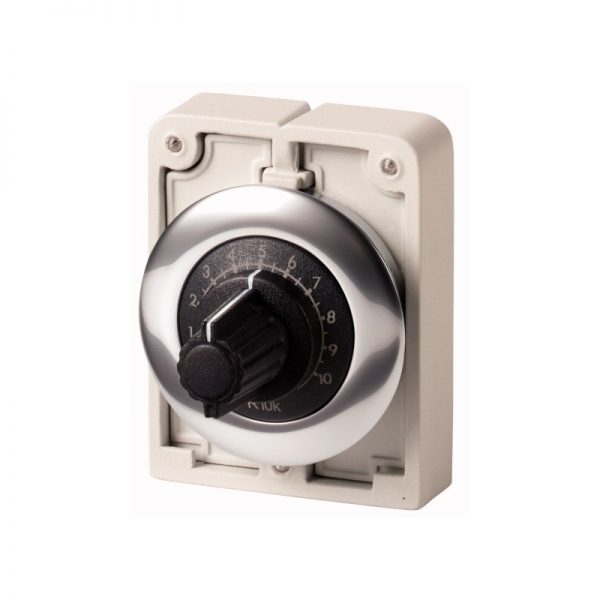

M30C-FR10K 187035 EATON ELECTRIC Potenciometro 30 mm R 10 kOhm Anillo Metálico Flat Front

M30C-FR10K 187035 EATON ELECTRIC Potenciometro 30 mm R 10 kOhm Anillo Metálico Flat Front

En stock
Marca: EATON MOELLER
Disponibilidad:

Potenciometro; 30 mm; R = 10 kOhm; Anillo Metálico Flat Front

Código: 187035 Categoría:

Descripción

Potenciómetro, frente plana, M30, 30.5 mm, R 10 kΩ, P 0.5 W, panel de Metal
Potenciómetro, RMQ diseño: frontal plano, Parte del grupo de referencia (por ejemplo, DIL): M30, agujero de Montaje diámetro: 30,5 mm, unidad, Descripción: 3 individuales terminales de tornillo, la Precisión en el valor de la resistencia: ± 10% (lineal), Impedancia: R= 10 kΩ, potencia: P= 0.5 W, Grado de Protección: IP66, de Metal cubierta, Conexión SmartWire-DT: no, de las Normas: IEC/EN 60947, VDE 0660

Programa de entrega

RMQ diseño
frente plana
Parte del grupo de referencia (por ejemplo, DIL)
M30
Diámetro del agujero de montaje [⌀]
30.5 mm
La función básica de
Potenciómetro
Sola unidad/unidad Completa
Sola unidad
Descripción
3 individuo terminales de tornillo
La precisión del valor de la resistencia: ± 10% (lineal)
Contacto secuencia
116S107
Impedancia De [R]
10 kΩ
Potencia nominal [P]
0,5 W
Grado de Protección
IP66
Anillo delantero
Panel de Metal
Conexión SmartWire-DT
no

Datos técnicos

General
Normas
IEC/EN 60947
VDE 0660
La esperanza de vida, mecánica [Operaciones]
Veinticinco mil
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Grado de Protección
IP66
Temperatura ambienteAbierto
-25 – +70 °C
Posición de montaje
Como se requiere
Mecánica de resistencia a los golpes
no se prevé g
Terminal de capacidadesSólido
0.5 – 1.5 mmDos
Terminal de capacidadesCadena
0.5 – 1.5 mmDos
Par de apriete para el tornillo del terminal
0,5 Nm
envío de clasificación
DNV
GL
0000SPC-1830000SPC-180
Contactos
Nominal soportada de impulso de voltaje [Uimp]
4000 V AC
Tensión nominal de aislamiento [Uyo]
250 V
Categoría de sobretensión/grado de contaminación
III/3

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0,5 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Por favor, pregunte
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Potenciómetro para dispositivos de circuito de control (EC001027)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Comando y dispositivo de alarma / Potenciómetro para el comando de dispositivos (ecl@ss10.0.1-27-37-12-27 [AKF045014])
Resistencia
10000 Ohm
El consumo de energía
0,5 W
Diámetro del agujero
30 mm
Número de revoluciones
1 – 1
Tipo de conexión eléctrica
Tornillo de conexión
Grado de protección (IP)
IP66
Grado de protección (NEMA)
Otros

Aprobaciones

Normas De Producto
IEC/EN 60947-5; UL 508; CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA
Grado de Protección
UL/CSA Tipo 3R, 4X, 12, 13

Dimensiones

1160DIM-156
1160DIM-169
con 2 M22-K… estándar de elementos de contacto
1160DIM-170
con M22-FK… plano trasero elementos de contacto
1160DIM-184
