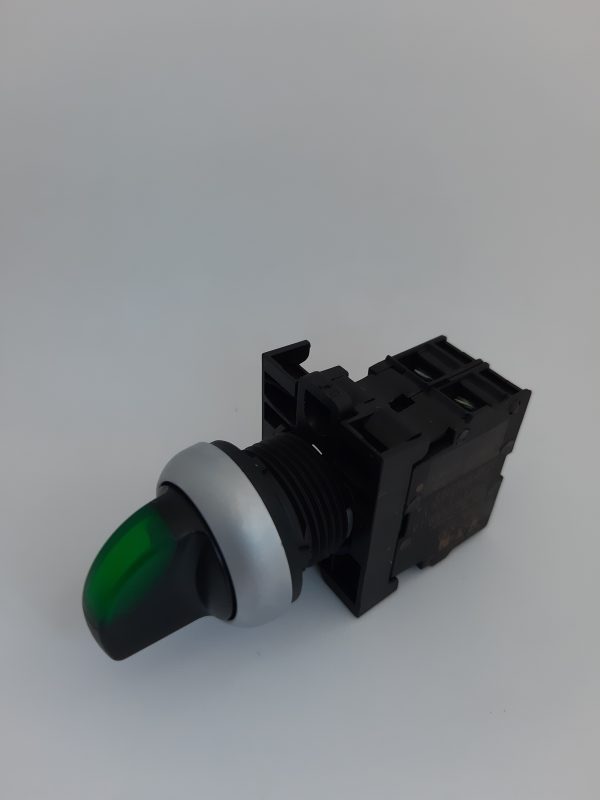

Selector luminoso verde 2 posiciones (0-I) 110/220V 2NA

Código: 210081 Categoría:

Descripción



DATASHEET – M22-WRLK-G

Technical data for design verification
Rated operational current for specified heat dissipation In A 0
Heat dissipation per pole, current-dependent Pvid W 0

Delivery program

Product range     RMQ-Titan
Basic function     Illuminated selector switch actuator
Single unit/Complete unit     Single unit
Design     With thumb-grip
      maintained
Function:
       60°
      2 positions
Colour
Thumb-grip     green

Degree of Protection     IP66
Front ring     Bezel: titanium
Connection to SmartWire-DT     yes

with SWD-RMQ connections
Actuator travel and actuation force as per DIN EN 60947-5-1, K.5.4.1
Minimum force for positive opening N   0
Front dimensions     29,7
Instructions     Stay-put/spring-return function, can be changed with coding parts M22-XC-Y

Technical data

General

Standards     IEC/EN 60947 VDE 0660
Lifespan, mechanical Operations x 106 > 0.1
Operating frequency Operations/h   ≦ 2000
Operating torque   Nm ≦ 0.3
Climatic proofing     Damp heat, constant, to IEC 60068-2-78 Damp heat, cyclic, to IEC 60068-2-30
Degree of Protection     IP66
Ambient temperature
Open   °C -25 – +70
Mounting position     As required
Mechanical shock resistance   g 30

Shock duration 11 ms Sinusoidal

according to IEC 60068-2-27

Design verification as per IEC/EN 61439

Equipment heat dissipation, current-dependent Pvid W 0
Static heat dissipation, non-current-dependent Pvs W 0
Heat dissipation capacity Pdiss W 0
Operating ambient temperature min.   °C -25
Operating ambient temperature max.   °C 70
IEC/EN 61439 design verification
10.2 Strength of materials and parts
10.2.2 Corrosion resistance     Meets the product standard’s requirements.
10.2.3.1 Verification of thermal stability of enclosures     Meets the product standard’s requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat     Meets the product standard’s requirements.
10.2.3.3 Verification of resistance of insulating materials to abnormal heat and fire due to internal electric effects     Meets the product standard’s requirements.
10.2.4 Resistance to ultra-violet (UV) radiation     Please enquire
10.2.5 Lifting     Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact     Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions     Meets the product standard’s requirements.
10.3 Degree of protection of ASSEMBLIES     Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances     Meets the product standard’s requirements.
10.5 Protection against electric shock     Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components     Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections     Is the panel builder’s responsibility.
10.8 Connections for external conductors     Is the panel builder’s responsibility.
10.9 Insulation properties
10.9.2 Power-frequency electric strength     Is the panel builder’s responsibility.
10.9.3 Impulse withstand voltage     Is the panel builder’s responsibility.
10.9.4 Testing of enclosures made of insulating material     Is the panel builder’s responsibility.
10.10 Temperature rise     Not applicable.
10.11 Short-circuit rating     Is the panel builder’s responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility     Is the panel builder’s responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function     The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
Approvals
Product Standards     IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking

Technical data ETIM 7.0

Low-voltage industrial components (EG000017) / Front element for selector switch (EC000222)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Command and alarm device / Front element for selector switches (ecl@ss10.0.1-27-37-12-13

[AKF031014])
Number of switch positions     2
Type of control element     Toggle
Suitable for illumination     Yes
Colour control element     Black
Colour indicator light cap     Green
Construction type lens     Round
Hole diameter   mm 22.5
Width opening   mm 0
Height opening   mm 0
Switching function latching     Yes
Spring-return     No
With front ring     Yes
Material front ring     Plastic
Colour front ring     Other
Degree of protection (IP), front side     IP66
Degree of protection (NEMA)     4X



UL File No.     E29184
UL Category Control No.     NKCR
CSA File No.     012528
CSA Class No.     3211-03
North America Certification     UL listed, CSA certified
Degree of Protection     UL/CSA Type 3R, 4X, 12, 13



01/30/2019 Eaton Industries GmbH http://www.eaton.eu

© 01/2019 by Eaton Industries GmbH

 4 / 4

Additional product information (links)

IL04716002Z (AWA1160-1745) RMQ-Titan System
IL04716002Z (AWA1160-1745) RMQ-Titan System ftp://ftp.moeller.net/DOCUMENTATION/AWA_INSTRUCTIONS/IL04716002Z2018_10.pdf





Adaptador de fijación

Referencia                                    M22-A

Código                                         216374

Para elementos de contacto M22-(C)K… y elementos LED M22-(C)LED…

Números de orden en el adaptador de fijación

Gama de productos

      Adaptador de fijación (fijación frontal) para 3 elementos de contacto/LED

Para elementos de contacto M22-(C)K… y elementos LED M22(C)LED…

Números de orden en el adaptador de fijación
Fijación     Fijación frontal
Equipamiento contactos:          = función de seguridad, mediante maniobra positiva de apertura según IEC/EN 60947-5-1
C = Contacto de cierre     –
A = Contacto de apertura     –
Asignación

      Para 1 elemento de función M22-SWD-K… o elemento de LED

M22-SWD-LED…

Adicionalmente posibilidad de 1 o 2 elementos de contacto M22K..

Número de orden en el adaptador de fijación.
Nota para el encabezamiento

Definición del adaptador de fijación con números de referencia seg

x = Número de orden en el adaptador de fija

y = Número de función en el elemento de contacto

 ún EN 50013

ción

Generalidades

Normas y disposiciones     CEI/EN 60947

VDE 0660
Longevidad, mecánica Maniobras 6 × 10 >5
Frecuencia de maniobras Maniobra/h    3600
Par de giro de accionamiento (bornes roscados)   Nm 0.8
Grado de protección (IEC/EN 60529, EN50178, VBG 4)     IP20
Resistencia climática     Calor húmedo, constante, según IEC 60068-2-78

Calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambiente   °C
al aire   °C – 25 … 70
Posición de montaje     Cualquiera
Seguridad contra golpes según IEC 60068-2-27 Duración de choque 11 ms, semisinusoidal   g > 30

Circuitos de corriente

Tensión asignada soportada al impulso Uimp V AC 6000
Tensión asignada de aislamiento Ui V 500
Categoría de sobretensión/ grado de contaminación     III#3
Seguridad contra fallo de conexión
con 24 V DC/5 mA HF Frecuencia de errores       -7                                             7

< 10 , < 1 fallo por cada 10 maniobras
con 5 V DC/1 mA HF Frecuencia de errores             -6                                                     6

< 5 × 10 , < 1 fallo por cada 5 × 10 maniobras
Resistencia a cortocircuitos máx.
sin fusibles   Referencia PKZM0–10/FAZ-B6/1
Con fusibles gG/gL A 10

Poder de corte

Intensidad asignada de empleo Ie A
AC-15
115 V Ie A 6
230 V Ie A 6
400 V Ie A 4
 500 V Ie A 2
DC-13
24 V Ie A 3
42 V Ie A 1.7
60 V Ie A 1.2
110 V Ie A 0.8
220 V Ie A 0.3
Longevidad eléctrica
AC-15
230 V/0.5 A Maniobras 6 × 10 1.6
230 V/1.0 A Maniobras 6 × 10 1
230 V/3.0 A Maniobras 6 × 10 0.7
DC-13
12 V/2.8 A Maniobras 6 × 10 1.2
      Elementos de contacto

Generalidades

Normas y disposiciones     IEC/EN 60947

VDE 0660
Posición de montaje     Cualquiera

Condiciones ambientales mecánicas

Grado de protección (IEC/EN 60529, EN50178, VBG 4)     IP20
Condiciones ambientales climáticas
Temperatura ambiente de servicio (IEC 60068-2)   °C + 70
Elemento de función
Fijación     Fijación frontal
Espacio interior y colocación exterior protegida

Dimensiones



Adaptador de fijación





















Contact de cierre,Front

Referencia                                   M22-K10

Código                                           216376

Conecta con los contactos principales.

Realiza funciones de indicación y enclavamiento.

Gama de productos

      (2 niveles como máximo)
      Contacto individual
combinable con     NZM1(-4), 2(-4), 3(-4), 4(-4)

PN1(-4), 2(-4), 3(-4)

N(S)1(-4), 2(-4), 3(-4), 4(-4)
Equipamiento contactos:              = función de seguridad, mediante maniobra positiva de apertura según IEC/EN 60947-5-1
C = Contacto de cierre     1 C
A = Contacto de apertura     –
Símbolos para esquemas
aplicable para     NZM1(-4), 2(-4), 3(-4), 4(-4)

N(S)1(-4), 2(-4), 3(-4), 4(-4)



Símbolos para esquemas
Fijación     Fijación frontal
Técnica de conexión     Bornes roscados
Símbolos para esquemas
Diagrama de carrera de conexión, carrera en combinación con elemento frontal
Asignación
Notas

Se puede engatillar en el interruptor:

•        NZM1: 1 contacto auxiliar normal

•        NZM2: hasta 2 contactos auxiliares normales M22#(C)K… •            NZM3: hasta 3 contactos auxiliares normales M22#(C)K…

•        NZM4: hasta 3 contactos auxiliares normales M22#(C)K…

Son posibles combinaciones a voluntad de contactos auxiliares.

Identificación en el interruptor: HIN

En las combinaciones con accionamiento a distancia NZM#XR…, algunas posiciones de montaje del contacto auxiliar normal sólo pueden equiparse con contactos individuales.

NZM2: La posición de montaje izquierda del contacto auxiliar normal sólo puede equiparse con un contacto individual.

NZM3: Todas las posiciones de montaje del contacto auxiliar normal sólo pueden equiparse con un contacto individual.

NZM4: La posición de montaje derecha del contacto auxiliar normal sólo puede equiparse con un contacto individual.
Notas

Se puede engatillar en el interruptor:

•   NZM1 – 1 contacto auxiliar señalizador de disparo

•   NZM2 # contacto auxiliar señalizador de disparo M22#(C)K…

•   NZM3 # contacto auxiliar señalizador de disparo M22#(C)K…

•   NZM4 – hasta 2 contactos auxiliares señalizadores de disparo M22#(C)K…

Son posibles combinaciones a voluntad de contactos auxiliares. No conexión con interruptores-seccionadores PN…
Identificación en el interruptor: HIA Código en el bloque FI: HIAFI.

Al utilizar contactos auxiliares indicadores de disparo en bloques FI, el contacto de apertura trabaja como contacto de cierre y el contacto de cierre como contacto de apertura.

En las combinaciones con accionamiento a distancia NZM#XR…, algunas posiciones de montaje del contacto auxiliar señalizador de disparo sólo pueden equiparse con contactos individuales.

NZM3: Todas las posiciones de montaje del contacto auxiliar señalizador de disparo sólo pueden equiparse con contacto individual.
Nota para el encabezamiento

x = Número de orden en el adaptador de fijación

y = Número de función en el elemento de contacto

Definición: definición del adaptador de fijación con números de referencia según EN 50013
Intensidad asignada de empleo Ie A
AC-15

Generalidades

Normas y disposiciones     CEI/EN 60947

VDE 0660
Longevidad, mecánica Maniobras 6 × 10 >5
Frecuencia de maniobras Maniobra/h    3600
Fuerza de accionamiento   N  5
Par de giro de accionamiento (bornes roscados)   Nm 0.8
Grado de protección (IEC/EN 60529, EN50178, VBG 4)     IP20
Resistencia climática     Calor húmedo, constante según IEC 60068-2-78

Calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambiente   °C
al aire   °C – 25 … 70
Almacenaje   °C – 40 – + 80
Posición de montaje     Cualquiera
Seguridad contra golpes según IEC 60068-2-27 Duración de choque 11 ms, semisinusoidal   g > 30
Secciones de conexión   mm²
Flexible con terminal   2

mm

 0,5 – 1,5

Circuitos de corriente

Tensión asignada soportada al impulso Uimp V AC 6000
Tensión asignada de aislamiento Ui V 500
Categoría de sobretensión/ grado de contaminación     III#3
Seguridad contra fallo de conexión
con 24 V DC/5 mA HF Frecuencia de errores       -7                                             7

< 10 , < 1 fallo por cada 10 maniobras
con 5 V DC/1 mA HF Frecuencia de errores             -6                                                     6

< 5 × 10 , < 1 fallo por cada 5 × 10 maniobras
Resistencia a cortocircuitos máx.
sin fusibles   Referencia PKZM0–10/FAZ-B6/1
Con fusibles gG/gL A 10

Poder de corte

115 V Ie A 6
230 V Ie A 6
400 V Ie A 4
 500 V Ie A 2
DC-13
24 V Ie A 3
42 V Ie A 1.7
60 V Ie A 1.2
110 V Ie A 0.8
220 V Ie A 0.3
Longevidad eléctrica
AC-15
230 V/0.5 A Maniobras 6 × 10 1.6
230 V/1.0 A Maniobras 6 × 10 1
230 V/3.0 A Maniobras 6 × 10 0.7
DC-13
12 V/2.8 A Maniobras 6 × 10 1.2

Contacto auxiliar

Tensión asignada de empleo Ue V
Tensión asignada de empleo Ue V AC 500
Tensión asignada de empleo Ue VDC 220
al aire Ith = Ie S 4
Intensidad asignada de empleo Ie A
AC-15
115 V Ie A 6
230 V Ie A 6
400 V Ie A 4
500 V Ie A 2
DC-13
24 V Ie A 3
42 V Ie A 1.7
60 V Ie A 1.2
110 V Ie A 0.8
220 V Ie A 0.3
Protección contra cortocircuitos
max. protección fusibles   A gG/gL 10
Pequeño interruptor automático máx.   S PKZM0-10/FAZ-B6
Secciones de conexión   mm²
Rígido o flexible con terminal   2

mm

 1 × (0.75 – 2.5)

2 × (0.75 – 2.5)
    AWG 1 x (18 – 14)

2 x (18 – 14)
UL/CSA
Intensidad asignada de empleo Ie A 10 A … 600 V AC

1 A – 250 V DC
Pilot Duty     A600/P300

más de 300 V AC de la misma polaridad
Espacio interior y colocación exterior protegida

Dimensiones



Pulsador con M22-(C)K…

Pulsador con M22-(C) LED…+ M22-XLED…



















Deliveryprogramme

Product range     RMQ-Titan (drilling dimensions 22.5 mm)
Basic function     LED elements
Single unit/Complete unit     Single unit
Fixing     Front fixing
Connection technique     Screw terminals
Rated operational voltage Ue V 85 – 264 V AC, 50/60 Hz
Ratedoperationalcurrent Ie mA 5 – 15
Power consumption Pmax. W 0.33
      At 230 V
Colour

      Green
Degree of Protection     IP20
Front ring     – N/A –
Connection to SmartWire-DT     no
Notes

For pushbutton actuators, indicator lights, illuminated pushbutton actuators and illuminated selector switch actuators, the following applies:

M22…-R only in combination with M22-LED…-R

M22…-G only in combination with M22-LED…-G

M22…-W only in combination with M22-LED…-W

M22…-Y only in combination with M22-LED…-W

M22…-B in combination with M22-LED…-W or M22-LED…-B

Technicaldata

General

Standards     IEC/EN 60947 VDE 0660
Operating torque (screw terminals)   Nm  0.8
Climatic proofing     Damp heat, constant, to IEC 60068-2-78 Damp heat, cyclic, to IEC 60068-2-30
Ambient temperature   °C
Open   °C -25 – +70
Storage   °C – 40 – + 80
Mounting position     As required
Mechanical shock resistance   g 30

Shock duration 11 ms Sinusoidal

according to IEC 60068-2-27
Terminal capacities   mm2
Solid   mm2 0.75 – 2.5

09/30/2015                                                                                                                                1 / 3

Contacts

Rated impulse withstand voltage Uimp V AC 6000
Rated insulation voltage Ui V 500
Overvoltage category/pollution degree     III/3

Notes

Notes> 200 V AC/60 Hz: -25/+55 °C
Indoor and protected outdoor installation
Stranded   mm2 0.5 – 2.5

DesignverificationasperIEC/EN61439

Technical data for design verification
Rated operational current for specified heat dissipation In A 0
Heat dissipation per pole, current-dependent Pvid W 0
Equipment heat dissipation, current-dependent Pvid W 0
Static heat dissipation, non-current-dependent Pvs W 1
Heat dissipation capacity Pdiss W 0
Operating ambient temperature min.   °C -25
Operating ambient temperature max.   °C 70
IEC/EN 61439 design verification
10.2 Strength of materials and parts
10.2.2 Corrosion resistance     Meets the product standard’s requirements.
10.2.3.1 Verification of thermal stability of enclosures     Meets the product standard’s requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat     Meets the product standard’s requirements.
10.2.3.3 Verification of resistance of insulating materials to abnormal heat and fire due to internal electric effects     Meets the product standard’s requirements.
10.2.4 Resistance to ultra-violet (UV) radiation     Meets the product standard’s requirements.
10.2.5 Lifting     Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact     Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions     Meets the product standard’s requirements.
10.3 Degree of protection of ASSEMBLIES     Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances     Meets the product standard’s requirements.
10.5 Protection against electric shock     Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components     Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections     Is the panel builder’s responsibility.
10.8 Connections for external conductors     Is the panel builder’s responsibility.
10.9 Insulation properties
10.9.2 Power-frequency electric strength     Is the panel builder’s responsibility.
10.9.3 Impulse withstand voltage     Is the panel builder’s responsibility.
10.9.4 Testing of enclosures made of insulating material     Is the panel builder’s responsibility.
10.10 Temperature rise     The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating     Is the panel builder’s responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility     Is the panel builder’s responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function     The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

TechnicaldataETIM6.0

Low-voltage industrial components (EG000017) / Lamp holder block for control circuit devices (EC000204)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Command and alarm device / Bulb socket block for command and alarm devices

(ecl@ss8.1-27-37-12-09 [AKF027011])
With integrated transformer     No
With integrated voltage decreasing resistor     No
With integrated lamp     Yes
With integrated diode     Yes
Lamp holder     None

09/30/2015                                                                                                                                2 / 3

Rated voltage Ue at AC 50 Hz   V 230 – 230
Rated voltage Ue at AC 60 Hz   V 230 – 230
Rated voltage Ue at DC   V 0 – 0
Voltage type for actuating     AC
Type of lamp     LED
Connection type auxiliary circuit     Screw connection
Colour lamp     Green
Type of fastening     Front fastening

Approvals

Product Standards     IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.     E29184
UL Category Control No.     NKCR
CSA File No.     012528
CSA Class No.     3211-03
North America Certification     UL listed, CSA certified
Degree of Protection     UL/CSA Type: –

Dimensions

A = 37.2
Pushbutton with M22-(C)K…

Pushbutton with M22-(C) LED… + M22-XLED…

Additionalproductinformation(links)

IL04716002Z(AWA1160-1745)RMQ-TitanSystem
IL04716002Z (AWA1160-1745) RMQ-Titan System ftp://ftp.moeller.net/DOCUMENTATION/AWA_INSTRUCTIONS/IL04716002Z2015_02.pdf



Valoraciones

No hay valoraciones aún.

Solo los usuarios registrados que hayan comprado este producto pueden hacer una valoración.
