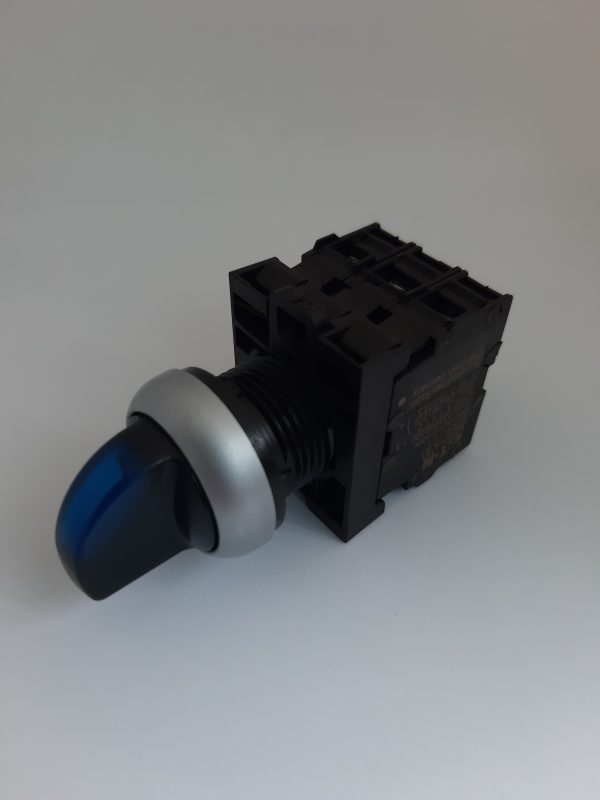

M22-WRLK-B/LED 230-B 210045 SELECTOR LUMINOSO AZUL 2 POS. (0-I) 110/220V.
Disponibilidad:
Selector luminoso azul 3 posiciones (0-I) 110/220V.
- Descripción
- Valoraciones (0)
Descripción
DATASHEET – M22-WRLK-B
Illuminated selector switch actuator, RMQ-Titan, With thumb-grip, maintained, 2 positions, Blue, Bezel: titanium
Referencia M22-WRLK-B
Catalog No. 216831
Alternate Catalog M22-WRLK-BQ
No.
Delivery program
| Product range | RMQ-Titan | ||
| Basic function | Illuminated selector switch actuator | ||
| Mounting hole diameter | ⌀ | mm | 22.5 |
| Single unit/Complete unit | Single unit | ||
| Design | With thumb-grip | ||
| maintained | |||
| Function: | |||
| 60° | |||
| 2 positions | |||
| Colour | |||
| Thumb-grip | Blue | ||
| Degree of Protection | IP66 | ||
| Front ring | Bezel: titanium | ||
| Connection to SmartWire-DT | yes
with SWD-RMQ connections |
||
| Instructions | Stay-put/spring-return function, can be changed with coding parts M22-XC-Y |
Technical data
General
| Standards | IEC/EN 60947 VDE 0660 | ||
| Lifespan, mechanical | Operations | x 106 | > 0.1 |
| Operating frequency | Operations/h | ≦ 2000 | |
| Operating torque | Nm | ≦ 0.3 | |
| Climatic proofing | Damp heat, constant, to IEC 60068-2-78 Damp heat, cyclic, to IEC 60068-2-30 | ||
| Degree of Protection | IP66 | ||
| Ambient temperature | |||
| Open | °C | -25 – +70 | |
| Mounting position | As required | ||
| Mechanical shock resistance | g | 30
Shock duration 11 ms Sinusoidal according to IEC 60068-2-27 |
|
| shipping classification | DNV
GL LR |
Design verification as per IEC/EN 61439
| Datos técnicos para la verificación del diseño | |||
| Intensidad asignada de empleo para disipación térmica específica | In | A | 0 |
| Disipación térmica por polo, en función de la intensidad | Pvid | W | 0 |
| Disipación térmica del equipo, en función de la intensidad | Pvid | W | 0 |
| Disipación térmica estática, en función de la intensidad | Pvs | W | 0 |
| Capacidad de disipación térmica | Pdiss | W | 0 |
| Temperatura ambiente mínima de funcionamiento | °C | -25 | |
| Temperatura ambiente máxima de funcionamiento | °C | 70 |
03/07/2023 Eaton 216831 ED2022 V93.0 EN 1 / 2
| Verificación de diseño IEC / EN 61439 | |||
| 10.2 Resistencia de materiales y piezas | |||
| 10.2.2 Resistencia a la corrosión | Cumple con los requisitos de la norma del producto. | ||
| 10.2.3.1 Verificación de la estabilidad térmica de los armarios | Cumple con los requisitos de la norma del producto. | ||
| 10.2.3.2 Verificación de la resistencia de los materiales aislantes en condiciones de calor normales | Cumple con los requisitos de la norma del producto. | ||
| 10.2.3.3. Verificación de la resistencia de los materiales aislantes al calor excesivo y al fuego debido a los efectos eléctricos internos | Cumple con los requisitos de la norma del producto. | ||
| 10.2.4 Resistencia a radiación ultravioleta (UV) | Por favor, pregunte. | ||
| 10.2.5 Elevación | No se aplica, ya que todo el equipo de conmutación debe ser evaluado. | ||
| 10.2.6 Impacto mecánico | No se aplica, ya que todo el equipo de conmutación debe ser evaluado. | ||
| 10.2.7 Inscripciones | Cumple con los requisitos de la norma del producto. | ||
| 10.3 Grado de protección de montajes | No se aplica, ya que todo el equipo de conmutación debe ser evaluado. | ||
| 10.4 Distancias de separación y fuga | Cumple con los requisitos de la norma del producto. | ||
| 10.5 Protección contra descargas eléctricas | No se aplica, ya que todo el equipo de conmutación debe ser evaluado. | ||
| 10.6 Incorporación de dispositivos y componentes de conmutación | No se aplica, ya que todo el equipo de conmutación debe ser evaluado. | ||
| 10.7 Conexiones y circuitos eléctricos internos | Es responsabilidad del cuadrista. | ||
| 10.8 Conexiones de conductores externos | Es responsabilidad del cuadrista. | ||
| 10.9 Propiedades de aislamiento | |||
| 10.9.2 Resistencia eléctrica de frecuencia de alimentación | Es responsabilidad del cuadrista. | ||
| 10.9.3 Tensión de impulso soportada | Es responsabilidad del cuadrista. | ||
| 10.9.4 Pruebas de armarios hechos de material aislante | Es responsabilidad del cuadrista. | ||
| 10.10 Aumento de la temperatura | No se aplica. | ||
| 10.11 Resistencia a los cortocircuitos | Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta. | ||
| 10.12 Compatibilidad electromagnética | Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta. | ||
| 10.13 Función mecánica | El dispositivo cumple los requisitos, siempre que se observe la información del folleto de instrucciones (IL). |
Technical data ETIM 7.0
| Conmutadores en baja tensión (EG000017) / Elemento frontal/cabezal selector (EC000222) | |||
| Tecnología electrónica, de automatización y de mando de procesos / Tecnología de conmutación de baja tensión / Equipo de comando y señalización / Elemento frontal para conmutadorselector (ecl@ss10.0.1-27-37-12-13 [AKF031014]) | |||
| Número de posiciones de conmutación | 2 | ||
| Tipo de elemento de control | Intercambio | ||
| Apto para iluminación | Sí | ||
| Elemento de control de color | Negro | ||
| Casquillo de lámpara de indicador de color | Azul | ||
| Lentes de tipo de construcción | Redondo | ||
| Diámetro de orificio | Millimete | r22.5 | |
| Anchura de apertura | Millimete | r0 | |
| Altura métrica de la apertura | Millimete | r0 | |
| Mecanismo de enganche de la función de conmutación | Sí | ||
| Retorno de resorte | No | ||
| Con anillo central | Sí | ||
| Material de anillo frontal | Plástico | ||
| Anillo delantero, color | Titanio | ||
| Grado de protección (IP), lado delantero | IP66 | ||
Adaptador de fijación
Referencia M22-A
Código 216374
Para elementos de contacto M22-(C)K… y elementos LED M22-(C)LED…
Números de orden en el adaptador de fijación
Gama de productos
| Adaptador de fijación (fijación frontal) para 3 elementos de contacto/LED
Para elementos de contacto M22-(C)K… y elementos LED M22(C)LED… Números de orden en el adaptador de fijación |
|||
| Fijación | Fijación frontal | ||
| Equipamiento contactos: = función de seguridad, mediante maniobra positiva de apertura según IEC/EN 60947-5-1 | |||
| C = Contacto de cierre | – | ||
| A = Contacto de apertura | – | ||
| Asignación | |||
| Para 1 elemento de función M22-SWD-K… o elemento de LED
M22-SWD-LED… Adicionalmente posibilidad de 1 o 2 elementos de contacto M22K.. Número de orden en el adaptador de fijación. |
|||
| Nota para el encabezamiento
Definición del adaptador de fijación con números de referencia seg x = Número de orden en el adaptador de fija y = Número de función en el elemento de contacto |
ún EN 50013
ción |
||
Generalidades
| Normas y disposiciones | CEI/EN 60947
VDE 0660 |
||
| Longevidad, mecánica | Maniobras | 6 × 10 | >5 |
| Frecuencia de maniobras | Maniobra/h | 3600 | |
| Par de giro de accionamiento (bornes roscados) | Nm | 0.8 | |
| Grado de protección (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
| Resistencia climática | Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30 |
||
| Temperatura ambiente | °C | ||
| al aire | °C | – 25 … 70 | |
| Posición de montaje | Cualquiera | ||
| Seguridad contra golpes según IEC 60068-2-27 Duración de choque 11 ms, semisinusoidal | g | > 30 |
Circuitos de corriente
| Tensión asignada soportada al impulso | Uimp | V AC | 6000 |
| Tensión asignada de aislamiento | Ui | V | 500 |
| Categoría de sobretensión/ grado de contaminación | III#3 | ||
| Seguridad contra fallo de conexión | |||
| con 24 V DC/5 mA | HF | Frecuencia de errores | -7 7
< 10 , < 1 fallo por cada 10 maniobras |
| con 5 V DC/1 mA | HF | Frecuencia de errores | -6 6
< 5 × 10 , < 1 fallo por cada 5 × 10 maniobras |
| Resistencia a cortocircuitos máx. | |||
| sin fusibles | Referencia | PKZM0–10/FAZ-B6/1 | |
| Con fusibles | gG/gL | A | 10 |
Poder de corte
| Intensidad asignada de empleo | Ie | A | |
| AC-15 | |||
| 115 V | Ie | A | 6 |
| 230 V | Ie | A | 6 |
| 400 V | Ie | A | 4 |
| 500 V | Ie | A | 2 |
| DC-13 | |||
| 24 V | Ie | A | 3 |
| 42 V | Ie | A | 1.7 |
| 60 V | Ie | A | 1.2 |
| 110 V | Ie | A | 0.8 |
| 220 V | Ie | A | 0.3 |
| Longevidad eléctrica | |||
| AC-15 | |||
| 230 V/0.5 A | Maniobras | 6 × 10 | 1.6 |
| 230 V/1.0 A | Maniobras | 6 × 10 | 1 |
| 230 V/3.0 A | Maniobras | 6 × 10 | 0.7 |
| DC-13 | |||
| 12 V/2.8 A | Maniobras | 6 × 10 | 1.2 |
| Elementos de contacto |
Generalidades
| Normas y disposiciones | IEC/EN 60947
VDE 0660 |
||
| Posición de montaje | Cualquiera |
Condiciones ambientales mecánicas
| Grado de protección (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
| Condiciones ambientales climáticas | |||
| Temperatura ambiente de servicio (IEC 60068-2) | °C | + 70 | |
| Elemento de función | |||
| Fijación | Fijación frontal | ||
| Espacio interior y colocación exterior protegida |
Dimensiones
| Adaptador de fijación |
Contact de cierre,Front
Referencia M22-K10
Código 216376
Conecta con los contactos principales.
Realiza funciones de indicación y enclavamiento.
Gama de productos
| (2 niveles como máximo) | |||
| Contacto individual | |||
| combinable con | NZM1(-4), 2(-4), 3(-4), 4(-4)
PN1(-4), 2(-4), 3(-4) N(S)1(-4), 2(-4), 3(-4), 4(-4) |
||
| Equipamiento contactos: = función de seguridad, mediante maniobra positiva de apertura según IEC/EN 60947-5-1 | |||
| C = Contacto de cierre | 1 C | ||
| A = Contacto de apertura | – | ||
| Símbolos para esquemas | |||
| aplicable para | NZM1(-4), 2(-4), 3(-4), 4(-4)
N(S)1(-4), 2(-4), 3(-4), 4(-4) |
| Símbolos para esquemas | |||
| Fijación | Fijación frontal | ||
| Técnica de conexión | Bornes roscados | ||
| Símbolos para esquemas | |||
| Diagrama de carrera de conexión, carrera en combinación con elemento frontal | |||
| Asignación | |||
| Notas
Se puede engatillar en el interruptor: • NZM1: 1 contacto auxiliar normal • NZM2: hasta 2 contactos auxiliares normales M22#(C)K… • NZM3: hasta 3 contactos auxiliares normales M22#(C)K… • NZM4: hasta 3 contactos auxiliares normales M22#(C)K… Son posibles combinaciones a voluntad de contactos auxiliares. Identificación en el interruptor: HIN En las combinaciones con accionamiento a distancia NZM#XR…, algunas posiciones de montaje del contacto auxiliar normal sólo pueden equiparse con contactos individuales. NZM2: La posición de montaje izquierda del contacto auxiliar normal sólo puede equiparse con un contacto individual. NZM3: Todas las posiciones de montaje del contacto auxiliar normal sólo pueden equiparse con un contacto individual. NZM4: La posición de montaje derecha del contacto auxiliar normal sólo puede equiparse con un contacto individual. |
|||
| Notas
Se puede engatillar en el interruptor: • NZM1 – 1 contacto auxiliar señalizador de disparo • NZM2 # contacto auxiliar señalizador de disparo M22#(C)K… • NZM3 # contacto auxiliar señalizador de disparo M22#(C)K… • NZM4 – hasta 2 contactos auxiliares señalizadores de disparo M22#(C)K… Son posibles combinaciones a voluntad de contactos auxiliares. No conexión con interruptores-seccionadores PN… |
|||
| Identificación en el interruptor: HIA Código en el bloque FI: HIAFI.
Al utilizar contactos auxiliares indicadores de disparo en bloques FI, el contacto de apertura trabaja como contacto de cierre y el contacto de cierre como contacto de apertura. En las combinaciones con accionamiento a distancia NZM#XR…, algunas posiciones de montaje del contacto auxiliar señalizador de disparo sólo pueden equiparse con contactos individuales. NZM3: Todas las posiciones de montaje del contacto auxiliar señalizador de disparo sólo pueden equiparse con contacto individual. |
|||
| Nota para el encabezamiento
x = Número de orden en el adaptador de fijación y = Número de función en el elemento de contacto Definición: definición del adaptador de fijación con números de referencia según EN 50013 |
|||
| Intensidad asignada de empleo | Ie | A | |
| AC-15 |
Generalidades
| Normas y disposiciones | CEI/EN 60947
VDE 0660 |
||
| Longevidad, mecánica | Maniobras | 6 × 10 | >5 |
| Frecuencia de maniobras | Maniobra/h | 3600 | |
| Fuerza de accionamiento | N | 5 | |
| Par de giro de accionamiento (bornes roscados) | Nm | 0.8 | |
| Grado de protección (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
| Resistencia climática | Calor húmedo, constante según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30 |
||
| Temperatura ambiente | °C | ||
| al aire | °C | – 25 … 70 | |
| Almacenaje | °C | – 40 – + 80 | |
| Posición de montaje | Cualquiera | ||
| Seguridad contra golpes según IEC 60068-2-27 Duración de choque 11 ms, semisinusoidal | g | > 30 | |
| Secciones de conexión | mm² | ||
| Flexible con terminal | 2
mm |
0,5 – 1,5 |
Circuitos de corriente
| Tensión asignada soportada al impulso | Uimp | V AC | 6000 |
| Tensión asignada de aislamiento | Ui | V | 500 |
| Categoría de sobretensión/ grado de contaminación | III#3 | ||
| Seguridad contra fallo de conexión | |||
| con 24 V DC/5 mA | HF | Frecuencia de errores | -7 7
< 10 , < 1 fallo por cada 10 maniobras |
| con 5 V DC/1 mA | HF | Frecuencia de errores | -6 6
< 5 × 10 , < 1 fallo por cada 5 × 10 maniobras |
| Resistencia a cortocircuitos máx. | |||
| sin fusibles | Referencia | PKZM0–10/FAZ-B6/1 | |
| Con fusibles | gG/gL | A | 10 |
Poder de corte
| 115 V | Ie | A | 6 |
| 230 V | Ie | A | 6 |
| 400 V | Ie | A | 4 |
| 500 V | Ie | A | 2 |
| DC-13 | |||
| 24 V | Ie | A | 3 |
| 42 V | Ie | A | 1.7 |
| 60 V | Ie | A | 1.2 |
| 110 V | Ie | A | 0.8 |
| 220 V | Ie | A | 0.3 |
| Longevidad eléctrica | |||
| AC-15 | |||
| 230 V/0.5 A | Maniobras | 6 × 10 | 1.6 |
| 230 V/1.0 A | Maniobras | 6 × 10 | 1 |
| 230 V/3.0 A | Maniobras | 6 × 10 | 0.7 |
| DC-13 | |||
| 12 V/2.8 A | Maniobras | 6 × 10 | 1.2 |
Contacto auxiliar
| Tensión asignada de empleo | Ue | V | |
| Tensión asignada de empleo | Ue | V AC | 500 |
| Tensión asignada de empleo | Ue | VDC | 220 |
| al aire | Ith = Ie | S | 4 |
| Intensidad asignada de empleo | Ie | A | |
| AC-15 | |||
| 115 V | Ie | A | 6 |
| 230 V | Ie | A | 6 |
| 400 V | Ie | A | 4 |
| 500 V | Ie | A | 2 |
| DC-13 | |||
| 24 V | Ie | A | 3 |
| 42 V | Ie | A | 1.7 |
| 60 V | Ie | A | 1.2 |
| 110 V | Ie | A | 0.8 |
| 220 V | Ie | A | 0.3 |
| Protección contra cortocircuitos | |||
| max. protección fusibles | A gG/gL | 10 | |
| Pequeño interruptor automático máx. | S | PKZM0-10/FAZ-B6 | |
| Secciones de conexión | mm² | ||
| Rígido o flexible con terminal | 2
mm |
1 × (0.75 – 2.5)
2 × (0.75 – 2.5) |
|
| AWG | 1 x (18 – 14)
2 x (18 – 14) |
||
| UL/CSA | |||
| Intensidad asignada de empleo | Ie | A | 10 A … 600 V AC
1 A – 250 V DC |
| Pilot Duty | A600/P300
más de 300 V AC de la misma polaridad |
||
| Espacio interior y colocación exterior protegida |
Dimensiones
| Pulsador con M22-(C)K…
Pulsador con M22-(C) LED…+ M22-XLED… |
Elemento LED,frente,azul
Referencia M22-LED230-B
Código 218059
Gama de productos
| Técnica de conexión | Bornes roscados | ||
| Fijación | Fijación frontal | ||
| Tensión asignada de empleo | Ue | V | 85 – 264 V AC, 50/60 Hz |
| Intensidad asignada de empleo | Ie | mA | 5 – 15 |
| Potencia absorbida | Pmáx. | W | 0.33 |
| Longevidad EN 60064 con ta = +25 °C | tpromedio (AC) | h | 100000 |
| Color | |||
| Color | Azul | ||
| Notas
En pulsadores, lámparas de señalización, pulsadores luminosos, selectores luminosos rige: M22…#R sólo en combinación con M22#LED…#R M22…#G sólo en combinación con M22#LED…#G M22…#W sólo en combinación con M22#LED…#W M22…#Y sólo en combinación con M22#LED…#W M22…#B in Kombination mit M22#LED…#W oder M22#LED…#B |
|||
| Notas
Pmáx. = 0.33 W |
|||
Generalidades
| Normas y disposiciones | CEI/EN 60947
VDE 0660 |
||
| Par de giro de accionamiento (bornes roscados) | Nm | 0.8 | |
| Grado de protección (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
| Resistencia climática | Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30 |
||
| Temperatura ambiente | °C | ||
| al aire | °C | – 25 … 70 | |
| Almacenaje | °C | – 40 – + 80 | |
| Posición de montaje | Cualquiera | ||
| Seguridad contra golpes según IEC 60068-2-27
Duración de choque 11 ms, semisinusoidal |
g | > 30 |
Circuitos de corriente
| Tensión asignada soportada al impulso | Uimp | V AC | 6000 |
01/06/2011 1
| Tensión asignada de aislamiento | Ui | V | 500 |
| Categoría de sobretensión/ grado de contaminación | III#3 | ||
| Notas | |||
| Notas > 200 V AC/60 Hz: –25/+55 °C | |||
| Espacio interior y colocación exterior protegida | |||
Dimensiones
| Pulsador con M22-(C)K…
Pulsador con M22-(C) LED…+ M22-XLED… |
Solo los usuarios registrados que hayan comprado este producto pueden hacer una valoración.
Valoraciones
No hay valoraciones aún.
