M22-WLK-G 216816 M22-WLK-GQ EATON ELECTRIC Selector luminoso Maneta corta Retorno 2 posiciones Verde Anillo ..
Disponibilidad:

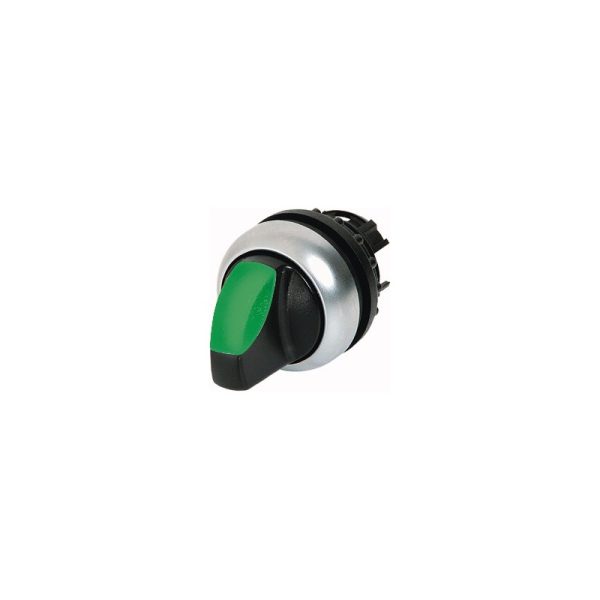

Selector luminoso Maneta corta; Retorno; 2 posiciones; Verde; Anillo Titanio
- Descripción
- Valoraciones (0)
Descripción
Iluminado interruptor selector del actuador, RMQ-Titan, Con el pulgar-grip, momentáneo, 2 posiciones, verde, Bisel: titanio
Iluminado interruptor selector del actuador, gama de Producto: RMQ-Titan, Sola unidad, de Diseño: Con el pulgar-grip, momentáneo, 2 posiciones, Color Pulgar-agarre: verde, Grado de Protección: IP66, Bisel: titanio, Conexión SmartWire-DT: sí, con SWD-RMQ conexiones, Frontal dimensiones: 29,7, Instrucciones: Stay-put/resorte de retorno de la función, puede ser cambiado con la codificación de partes M22-XC-Y, de Normas: IEC/EN 60947, VDE 0660, Grado de Protección: IP66
Programa de entrega
Gama de productos
RMQ-Titan
La función básica de
Iluminado interruptor selector de actuador
Sola unidad/unidad Completa
Sola unidad
Diseño
Con el pulgar-grip
momentánea
Función: [
= resorte de retorno]
= resorte de retorno]40°2 posiciones
Color
Pulgar-grip
verde
Grado de Protección
IP66
Anillo delantero
Bisel: titanio
Conexión SmartWire-DT
sí
con SWD-RMQ conexiones
con SWD-RMQ conexiones
Frente a las dimensiones
29,7
Instrucciones
Stay-put/resorte de retorno de la función, puede ser cambiado con la codificación de partes M22-XC-Y
Datos técnicos
General
Normas
IEC/EN 60947
VDE 0660
VDE 0660
La esperanza de vida, mecánica [Operaciones]
> 0,1 x 10Seis
Frecuencia de operación [Operaciones/h]
≦ 2000
El par de operación
≦ 0.3 Nm
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
El calor húmedo, cíclico, IEC 60068-2-30
Grado de Protección
IP66
Temperatura ambienteAbierto
-25 – +70 °C
Posición de montaje
Como se requiere
Mecánica de resistencia a los golpes
Treinta
Duración de la descarga, 11 ms
Sinusoidal
de acuerdo con IEC 60068-2-27 g
Duración de la descarga, 11 ms
Sinusoidal
de acuerdo con IEC 60068-2-27 g
envío de clasificación
DNV
GL
LR
GL
LR
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Por favor, pregunte
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
No aplicable.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / elemento Frontal para interruptor selector (EC000222)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Comando y dispositivo de alarma / elemento Frontal para interruptores de selección (ecl@ss10.0.1-27-37-12-13 [AKF031014])
Número de posiciones de interruptor
Dos
Tipo de elemento de control
Alternar
Conveniente para la iluminación
Sí
Color del elemento de control
Negro
Color de la luz indicadora de la tapa
Verde
El tipo de construcción de la lente
Ronda
Diámetro del agujero
22.5 mm
Ancho de apertura
0 mm
La altura de la apertura
0 mm
La función de conmutación de enganche
No
Resorte de retorno
Sí
Con anillo delantero
Sí
Material del anillo delantero
De plástico
Color anillo delantero
Otros
Grado de protección (IP), frente
IP66
Grado de protección (NEMA)
4X
Aprobaciones
Normas De Producto
IEC/EN 60947-5; UL 508; CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA
Grado de Protección
UL/CSA Tipo 3R, 4X, 12, 13
Dimensiones
