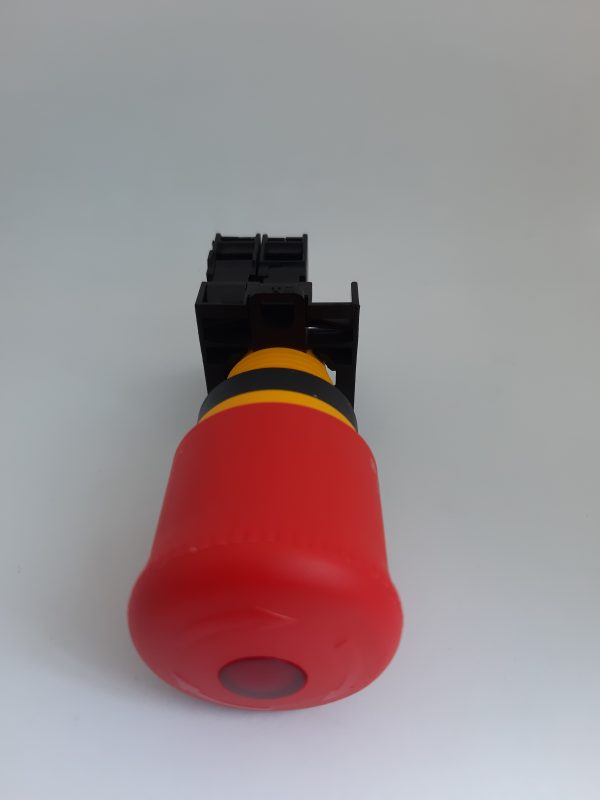

M22-PVLT/K01/LEDR-12-24 VAC 210082 PULSADOR DE EMERGENCIA LUMINOSO ROJO (PULSAR-GIRAR) +NC +LED24
Disponibilidad:
Pulsador de emergencia luminoso rojo (PULSAR-GIRAR) +NC +LED24
- Descripción
- Valoraciones (0)
Descripción
Pulsador de paro emgerg.,ilumin.,desencl
Referencia M22-PVLT
Código 263469
Protección contra manipulaciones según ISO 13850, EN 418
Gama de productos
| Iluminado, el desenclavamiento se realiza por giro, IP67, IP69K. | |||
| Notas | |||
Generalidades
| Normas y disposiciones | CEI/EN 60947
VDE 0660 |
||
| Longevidad, mecánica | Maniobras | 6 × 10 | >0.1 |
| Frecuencia de maniobras | Maniobra/h | 600 | |
| Fuerza de accionamiento | N | 50 | |
| Grado de protección (IEC/EN 60529, EN50178, VBG 4) | IP67, IP69K | ||
| Resistencia climática | Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30 |
||
| Temperatura ambiente | °C | ||
| al aire | °C | – 25 … 70 | |
| Posición de montaje | Cualquiera | ||
| Seguridad contra golpes según IEC 60068-2-27
Duración de choque 11 ms, semisinusoidal |
g | > 50 |
Dimensiones
Adaptador de fijación
Referencia M22-A
Código 216374
Para elementos de contacto M22-(C)K… y elementos LED M22-(C)LED…
Números de orden en el adaptador de fijación
Gama de productos
| Adaptador de fijación (fijación frontal) para 3 elementos de contacto/LED
Para elementos de contacto M22-(C)K… y elementos LED M22(C)LED… Números de orden en el adaptador de fijación |
|||
| Fijación | Fijación frontal | ||
| Equipamiento contactos: = función de seguridad, mediante maniobra positiva de apertura según IEC/EN 60947-5-1 | |||
| C = Contacto de cierre | – | ||
| A = Contacto de apertura | – | ||
| Asignación | |||
| Para 1 elemento de función M22-SWD-K… o elemento de LED
M22-SWD-LED… Adicionalmente posibilidad de 1 o 2 elementos de contacto M22K.. Número de orden en el adaptador de fijación. |
|||
| Nota para el encabezamiento
Definición del adaptador de fijación con números de referencia seg x = Número de orden en el adaptador de fija y = Número de función en el elemento de contacto |
ún EN 50013
ción |
||
Generalidades
| Normas y disposiciones | CEI/EN 60947
VDE 0660 |
||
| Longevidad, mecánica | Maniobras | 6 × 10 | >5 |
| Frecuencia de maniobras | Maniobra/h | 3600 | |
| Par de giro de accionamiento (bornes roscados) | Nm | 0.8 | |
| Grado de protección (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
| Resistencia climática | Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30 |
||
| Temperatura ambiente | °C | ||
| al aire | °C | – 25 … 70 | |
| Posición de montaje | Cualquiera | ||
| Seguridad contra golpes según IEC 60068-2-27 Duración de choque 11 ms, semisinusoidal | g | > 30 |
Circuitos de corriente
| Tensión asignada soportada al impulso | Uimp | V AC | 6000 |
| Tensión asignada de aislamiento | Ui | V | 500 |
| Categoría de sobretensión/ grado de contaminación | III#3 | ||
| Seguridad contra fallo de conexión | |||
| con 24 V DC/5 mA | HF | Frecuencia de errores | -7 7
< 10 , < 1 fallo por cada 10 maniobras |
| con 5 V DC/1 mA | HF | Frecuencia de errores | -6 6
< 5 × 10 , < 1 fallo por cada 5 × 10 maniobras |
| Resistencia a cortocircuitos máx. | |||
| sin fusibles | Referencia | PKZM0–10/FAZ-B6/1 | |
| Con fusibles | gG/gL | A | 10 |
Poder de corte
| Intensidad asignada de empleo | Ie | A | |
| AC-15 | |||
| 115 V | Ie | A | 6 |
| 230 V | Ie | A | 6 |
| 400 V | Ie | A | 4 |
| 500 V | Ie | A | 2 |
| DC-13 | |||
| 24 V | Ie | A | 3 |
| 42 V | Ie | A | 1.7 |
| 60 V | Ie | A | 1.2 |
| 110 V | Ie | A | 0.8 |
| 220 V | Ie | A | 0.3 |
| Longevidad eléctrica | |||
| AC-15 | |||
| 230 V/0.5 A | Maniobras | 6 × 10 | 1.6 |
| 230 V/1.0 A | Maniobras | 6 × 10 | 1 |
| 230 V/3.0 A | Maniobras | 6 × 10 | 0.7 |
| DC-13 | |||
| 12 V/2.8 A | Maniobras | 6 × 10 | 1.2 |
| Elementos de contacto |
Generalidades
| Normas y disposiciones | IEC/EN 60947
VDE 0660 |
||
| Posición de montaje | Cualquiera |
Condiciones ambientales mecánicas
| Grado de protección (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
| Condiciones ambientales climáticas | |||
| Temperatura ambiente de servicio (IEC 60068-2) | °C | + 70 | |
| Elemento de función | |||
| Fijación | Fijación frontal | ||
| Espacio interior y colocación exterior protegida |
Dimensiones
| Adaptador de fijación |
Contact de apertura,Front
Referencia M22-K01
Código 216378
Conecta con los contactos principales.
Realiza funciones de indicación y enclavamiento.
Gama de productos
| (2 niveles como máximo) | |||
| Contacto individual | |||
| combinable con | NZM1(-4), 2(-4), 3(-4), 4(-4)
PN1(-4), 2(-4), 3(-4) N(S)1(-4), 2(-4), 3(-4), 4(-4) |
||
| Equipamiento contactos: = función de seguridad, mediante maniobra positiva de apertura según IEC/EN 60947-5-1 | |||
| C = Contacto de cierre | – | ||
| A = Contacto de apertura | 1 A | ||
| Símbolos para esquemas | |||
| aplicable para | NZM1(-4), 2(-4), 3(-4), 4(-4)
N(S)1(-4), 2(-4), 3(-4), 4(-4) |
| Símbolos para esquemas | |||
| Fijación | Fijación frontal | ||
| Técnica de conexión | Bornes roscados | ||
| Símbolos para esquemas | |||
| Diagrama de carrera de conexión, carrera en combinación con elemento frontal | |||
| Asignación | |||
| Notas
Se puede engatillar en el interruptor: • NZM1: 1 contacto auxiliar normal • NZM2: hasta 2 contactos auxiliares normales M22#(C)K… • NZM3: hasta 3 contactos auxiliares normales M22#(C)K… • NZM4: hasta 3 contactos auxiliares normales M22#(C)K… Son posibles combinaciones a voluntad de contactos auxiliares. Identificación en el interruptor: HIN En las combinaciones con accionamiento a distancia NZM#XR…, algunas posiciones de montaje del contacto auxiliar normal sólo pueden equiparse con contactos individuales. |
|||
| NZM2: La posición de montaje izquierda del contacto auxiliar normal sólo puede equiparse con un contacto individual.
NZM3: Todas las posiciones de montaje del contacto auxiliar normal sólo pueden equiparse con un contacto individual. NZM4: La posición de montaje derecha del contacto auxiliar normal sólo puede equiparse con un contacto individual. |
|||
| Notas
Se puede engatillar en el interruptor: • NZM1 – 1 contacto auxiliar señalizador de disparo • NZM2 # contacto auxiliar señalizador de disparo M22#(C)K… • NZM3 # contacto auxiliar señalizador de disparo M22#(C)K… • NZM4 – hasta 2 contactos auxiliares señalizadores de disparo M22#(C)K… Son posibles combinaciones a voluntad de contactos auxiliares. No conexión con interruptores-seccionadores PN… Identificación en el interruptor: HIA Código en el bloque FI: HIAFI. Al utilizar contactos auxiliares indicadores de disparo en bloques FI, el contacto de apertura trabaja como contacto de cierre y el contacto de cierre como contacto de apertura. En las combinaciones con accionamiento a distancia NZM#XR…, algunas posiciones de montaje del contacto auxiliar señalizador de disparo sólo pueden equiparse con contactos individuales. NZM3: Todas las posiciones de montaje del contacto auxiliar señalizador de disparo sólo pueden equiparse con contacto individual. |
|||
| Nota para el encabezamiento
x = Número de orden en el adaptador de fijación y = Número de función en el elemento de contacto Definición: definición del adaptador de fijación con números de referencia según EN 50013 |
|||
| Tensión asignada soportada al impulso | Uimp | V AC | 6000 |
| Tensión asignada de aislamiento | Ui | V | 500 |
| Categoría de sobretensión/ grado de contaminación | III#3 | ||
| Seguridad contra fallo de conexión |
Generalidades
| Normas y disposiciones | CEI/EN 60947
VDE 0660 |
||
| Longevidad, mecánica | Maniobras | 6 × 10 | >5 |
| Frecuencia de maniobras | Maniobra/h | 3600 | |
| Fuerza de accionamiento | N | 5 | |
| Par de giro de accionamiento (bornes roscados) | Nm | 0.8 | |
| Grado de protección (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
| Resistencia climática | Calor húmedo, constante según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30 |
||
| Temperatura ambiente | °C | ||
| al aire | °C | – 25 … 70 | |
| Almacenaje | °C | – 40 – + 80 | |
| Posición de montaje | Cualquiera | ||
| Seguridad contra golpes según IEC 60068-2-27 Duración de choque 11 ms, semisinusoidal | g | > 30 | |
| Secciones de conexión | mm² | ||
| Flexible con terminal | 2
mm |
0,5 – 1,5 |
Circuitos de corriente
| con 24 V DC/5 mA | HF | Frecuencia de errores | -7 7
< 10 , < 1 fallo por cada 10 maniobras |
| con 5 V DC/1 mA | HF | Frecuencia de errores | -6 6
< 5 × 10 , < 1 fallo por cada 5 × 10 maniobras |
| Resistencia a cortocircuitos máx. | |||
| sin fusibles | Referencia | PKZM0–10/FAZ-B6/1 | |
| Con fusibles | gG/gL | A | 10 |
Poder de corte
| Intensidad asignada de empleo | Ie | A | |
| AC-15 | |||
| 115 V | Ie | A | 4 |
| 230 V | Ie | A | 4 |
| 400 V | Ie | A | 2 |
| 500 V | Ie | A | 2 |
| DC-13 | |||
| 24 V | Ie | A | 3 |
| 42 V | Ie | A | 1.7 |
| 60 V | Ie | A | 1.2 |
| 110 V | Ie | A | 0.8 |
| 220 V | Ie | A | 0.3 |
| Longevidad eléctrica | |||
| AC-15 | |||
| 230 V/0.5 A | Maniobras | 6 × 10 | 1.6 |
| 230 V/1.0 A | Maniobras | 6 × 10 | 1 |
| 230 V/3.0 A | Maniobras | 6 × 10 | 0.7 |
| DC-13 | |||
| 12 V/2.8 A | Maniobras | 6 × 10 | 1.2 |
Contacto auxiliar
| Tensión asignada de empleo | Ue | V | |
| Tensión asignada de empleo | Ue | V AC | 500 |
| Tensión asignada de empleo | Ue | VDC | 220 |
| al aire | Ith = Ie | S | 4 |
| Intensidad asignada de empleo | Ie | A | |
| AC-15 | |||
| 115 V | Ie | A | 4 |
| 230 V | Ie | A | 4 |
| 400 V | Ie | A | 2 |
| 500 V | Ie | A | 2 |
| DC-13 | |||
| 24 V | Ie | A | 3 |
| 42 V | Ie | A | 1.7 |
| 60 V | Ie | A | 1.2 |
| 110 V | Ie | A | 0.8 |
| 220 V | Ie | A | 0.3 |
| Protección contra cortocircuitos | |||
| max. protección fusibles | A gG/gL | 10 | |
| Pequeño interruptor automático máx. | S | PKZM0-10/FAZ-B6 | |
| Secciones de conexión | mm² | ||
| Rígido o flexible con terminal | 2
mm |
1 × (0.75 – 2.5)
2 × (0.75 – 2.5) |
|
| AWG | 1 x (18 – 14)
2 x (18 – 14) |
||
| UL/CSA | |||
| Intensidad asignada de empleo | Ie | A | 10 A … 600 V AC |
| 1 A – 250 V DC | |||
| Pilot Duty | A600/P300
más de 300 V AC de la misma polaridad |
||
| Espacio interior y colocación exterior protegida | |||
Dimensiones
| Pulsador con M22-(C)K…
Pulsador con M22-(C) LED…+ M22-XLED… |
Elemento LED,fronte,rojo
Referencia M22-LED-R
Código 216558
Gama de productos
| Técnica de conexión | Bornes roscados | ||
| Fijación | Fijación frontal | ||
| Tensión asignada de empleo | Ue | V | 12 … 30 V AC/DC |
| Intensidad asignada de empleo | Ie | mA | 8 – 15 |
| Potencia absorbida | Pmáx. | W | 0.26 a 24 V |
| Longevidad EN 60064 con ta = +25 °C | tpromedio (AC) | h | 100000 |
| Color | |||
| Color | Rojo | ||
| Notas
En pulsadores, lámparas de señalización, pulsadores luminosos, selectores luminosos rige: M22…#R sólo en combinación con M22#LED…#R M22…#G sólo en combinación con M22#LED…#G M22…#W sólo en combinación con M22#LED…#W M22…#Y sólo en combinación con M22#LED…#W M22…#B in Kombination mit M22#LED…#W oder M22#LED…#B |
|||
Generalidades
| Normas y disposiciones | CEI/EN 60947
VDE 0660 |
||
| Par de giro de accionamiento (bornes roscados) | Nm | 0.8 | |
| Grado de protección (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
| Resistencia climática | Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30 |
||
| Temperatura ambiente | °C | ||
| al aire | °C | – 25 … 70 | |
| Almacenaje | °C | – 40 – + 80 | |
| Posición de montaje | Cualquiera | ||
| Seguridad contra golpes según IEC 60068-2-27
Duración de choque 11 ms, semisinusoidal |
g | > 30 |
Circuitos de corriente
23/10/2014 1
| Tensión asignada soportada al impulso | Uimp | V AC | 6000 |
| Tensión asignada de aislamiento | Ui | V | 500 |
| Categoría de sobretensión/ grado de contaminación | III#3 |
Notas
| Notas > 200 V AC/60 Hz: –25/+55 °C |
| Espacio interior y colocación exterior protegida |
Dimensiones
| Pulsador con M22-(C)K…
Pulsador con M22-(C) LED…+ M22-XLED… |
