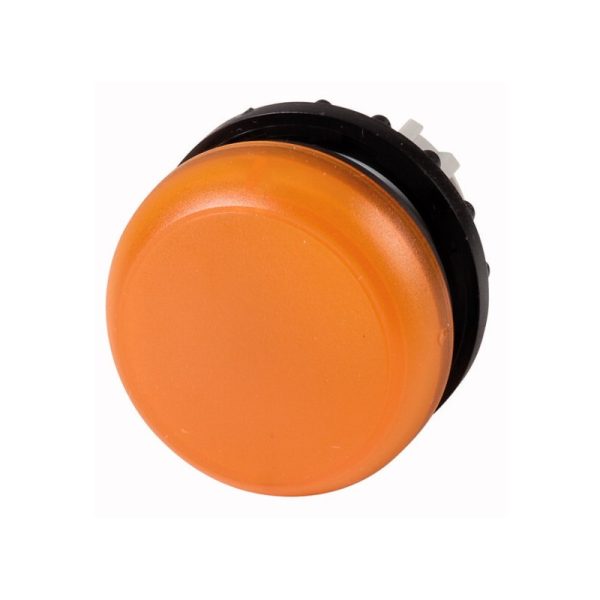

M22-L-A 164374 EATON ELECTRIC Indicador luminoso 22 mm Ambar
Disponibilidad:
Indicador luminoso; 22 mm; Ambar
- Descripción
- Valoraciones (0)
Descripción
Indicador de la luz, RMQ-Titan, Plana, de color naranja
Indicador de la luz, gama de Producto: RMQ-Titan, Sola unidad, de Diseño: Plano, Color de la Lente: naranja, Grado de Protección: IP66, IP67, IP69K, Conexión SmartWire-DT: sí, con SWD-RMQ conexiones, de las Normas: IEC/EN 60947, VDE 0660
Programa de entrega
Gama de productos
RMQ-Titan
La función básica de
Indicador de luces
Sola unidad/unidad Completa
Sola unidad
Diseño
Plana
Color
Lente
naranja
Lente
Grado de Protección
IP66, IP67, IP69
Conexión SmartWire-DT
sí
con SWD-RMQ conexiones
con SWD-RMQ conexiones
Datos técnicos
General
Normas
IEC/EN 60947
VDE 0660
VDE 0660
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
El calor húmedo, cíclico, IEC 60068-2-30
Grado de Protección
IP66, IP67, IP69
Temperatura ambienteAbierto
-25 – +70 °C
Posición de montaje
Como se requiere
Mecánica de resistencia a los golpes
Treinta
Duración de la descarga, 11 ms
Sinusoidal
de acuerdo con IEC 60068-2-27 g
Duración de la descarga, 11 ms
Sinusoidal
de acuerdo con IEC 60068-2-27 g
Terminal de capacidadesSólido
0.5 – 1.5 mmDos
Terminal de capacidadesCadena
0.5 – 1.5 mmDos
envío de clasificación
DNV
GL
LR
GL
LR
Contactos
Nominal soportada de impulso de voltaje [Uimp]
4000 V AC
Tensión nominal de aislamiento [Uyo]
250 V
Categoría de sobretensión/grado de contaminación
III/3
La verificación del diseño según la norma IEC/EN 61439
Dane techniczne dla zaświadczenia rodzaju konstrukcji
Znamionowy prąd pracy hacer podania straty mocy [In]
0 Un
Los estratos mocy na biegun, w zależności od prądu [Pvid]
0 W
Los estratos mocy elementu eksploatacyjnego, w zależności od prądu [Pvid]
0 W
Los estratos mocy statyczna, niezależnie od prądu [Pvs]
0 W
Zdolność oddawania straty mocy [Pve]
0 W
Robocza temperatura otoczenia min.
-25 °C
Robocza temperatura otoczenia mak.
+70 °C
Certyfikat konstrukcji IEC/EN 61439
10.2 Wytrzymałość materiałów me części10.2.2 Odporność na korozję
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów me części10.2.3.1 Wytrzymałość cieplna powłoki
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów me części10.2.3.2 Rezystancja materiału izolacyjnego przy normalnym cieple
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów me części10.2.3.3 Rezystancja materiału izolacyjnego przy nietypowym cieple
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów me części10.2.4 Wytrzymałość na działanie promieniowania UV
na życzenie
10.2 Wytrzymałość materiałów me części10.2.5 Podnoszenie
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.2 Wytrzymałość materiałów me części10.2.6 Kontrola odporności na uderzenia
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.2 Wytrzymałość materiałów me części10.2.7 Napisy
Wymagania odnośnie normy produktowej zostały spełnione.
10.3 Stopień ochrony powłok
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.4 Odstępy izolacyjne powietrzne me prądów pełzających
Wymagania odnośnie normy produktowej zostały spełnione.
10.5 Ochrona przed porażeniem elektrycznym
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.6 Montaż elementów eksploatacyjnych
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.7 Wewnętrzne obwody prądowe me połączenia
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.8 Przyłącza przewodów wchodzących z zewnątrz
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.9 Właściwości izolacji10.9.2 Wytrzymałość elektryczna o częstotliwości roboczej
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.9 Właściwości izolacji10.9.3 Odporność na napięcie udarowe
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.9 Właściwości izolacji10.9.4 Sprawdzanie powłok z materiału izolacyjnego
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.10 Nagrzanie
Nie dotyczy.
10.11 Odporność na zwarcia
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej. Przestrzegać wytycznych odnośnie aparatów łączeniowych.
10.12 Kompatybilność elektromagnetyczna
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej. Przestrzegać wytycznych odnośnie aparatów łączeniowych.
10.13 Działanie mechaniczne
Spełnienie wymagań w aparacie broma jednoznaczne z przestrzeganiem instrukcji montażu (IL).
Datos técnicos ETIM 7.0
Urządzenia niskonapięciowe (EG000017) / Główka lampki sygnalizacyjnej (EC000223)
Elektrotechnika, automatyzacja me technologia / Rozdzielnice niskonapięciowe / Urządzenie sterujące, sygnalizacyjne / Przednia część sygnalizatora świetlnego (ecl@ss10.0.1-27-37-12-11 [AKF029014])
Liczba wbudowanych sygnalizatorów świetlnych
Uno
Kolor soczewek
Inne
Kształt soczewki
Okrągły
Średnica otworu
22.5 mm
Szerokość otworu
0 mm
Wysokość otworu
0 mm
Z pierścieniem czołowym
Nie
Materiał pierścienia czołowego
Tworzywo sztuczne
Kolor pierścienia czołowego
Chrom
Rodzaj soczewki
Płaski
Stopień ochrony (IP) części czołowej
IP67/IP69K
Dimensiones
Botones pulsadores y luces indicadoras con M22-TC telescópica clip y M22-TCV extensión
① Top-hat rail a IEC/EN 60715
① Top-hat rail a IEC/EN 60715
