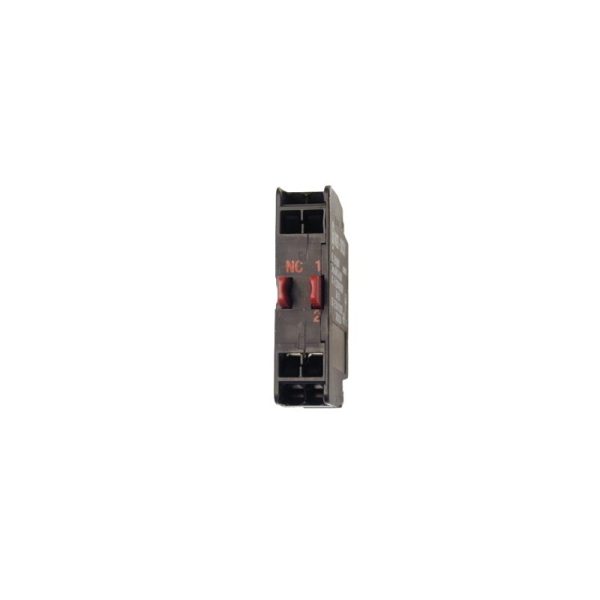

M22-CKC01 216387 M22-CKC01Q EATON ELECTRIC Elemento de contacto 1 NC Montaje posterior Conexión a presión
Disponibilidad:
Elemento de contacto; 1 NC; Montaje posterior; Conexión a presión
- Descripción
- Valoraciones (0)
Descripción
Elemento de contacto, 1 N/C, base de fijación, 6. el contacto, la conexión de la abrazadera de la primavera
Elemento de contacto, técnica de Conexión: Abrazadera de la Jaula, la Fijación de: Base de fijación, Descripción: Abrazadera de la Jaula es una marca registrada de Wago Kontakttechnik GmbH/Minden, Alemania, los Contactos N/C = Normalmente cerrado: 1 NC, Contactos Notas: = función de seguridad, por el positivo de la apertura a la norma IEC/EN 60947-5-1, Actuador de viaje y la fuerza de accionamiento según DIN EN 60947-5-1, K. 5.4.1: 4.8 mm, recorrido Máximo: mm 5.7, un Mínimo de fuerza para la apertura positiva: N 15, Grado de Protección: IP20, Conexión SmartWire-DT: no, tipo de Conexión: Solo contacto, Normas: IEC 60947-5-1
Programa de entrega
La función básica de accesorios
Elementos de contacto
Descripción
Abrazadera de la jaula es una marca registrada de Wago Kontakttechnik GmbH/Minden, Alemania
Técnica de conexión
Abrazadera De La Jaula De
La fijación de
Base de fijación
Grado de Protección
IP20
Conexión SmartWire-DT
no
Aprobación
Contactos
N/C = Normalmente cerrado
1 NC
Notas
= función de seguridad, por el positivo de la apertura a la norma IEC/EN 60947-5-1Actuador de viaje y la fuerza de accionamiento según DIN EN 60947-5-1, K. 5.4.1
[mm]
4.8
Máxima de desplazamiento [mm]
5.7
La fuerza mínima para la apertura positiva [ N]
Quince
Contacto secuencia
Contacto de viaje diagrama, el accidente cerebrovascular en conexión con el elemento frontal
Contacto diagrama
Configuración
Tipo de conexión
Solo contacto
Técnica de conexión
Abrazadera De La Jaula De
Notas
Hasta 3 apagado por la base del gabinete
Datos técnicos
General
Normas
IEC 60947-5-1
La esperanza de vida, mecánica [Operaciones]
> 5 x 10Seis
Frecuencia de operación [Operaciones/h]
≦ 3600
La fuerza de accionamiento
≦ 5 n
Grado de Protección
IP20
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAbierto
-25 – +70 °C
Mecánica de la resistencia de choque IEC 60068-2-27 duración de Choque 11 ms, la mitad sinusoidal
> 30 g
Terminal de capacidadesSólido
0.75 – 2.5 mmDos
Terminal de capacidadesCadena
0.5 – 2.5 mmDos
Terminal de capacidadesFlexible con el casquillo
0.5 – 1.5 mmDos
Contactos
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Tensión nominal de aislamiento [Uyo]
500 V
Categoría de sobretensión/grado de contaminación
III/3
Circuito de Control de la fiabilidada las 24 V DC/5 mA [HF]
< 10-7(es decir, 1 si no 10Sieteoperaciones) probabilidad de Falla
Circuito de Control de la fiabilidaden 5 V DC/1 mA [HF]
< 5 x 10-6(es decir, 1 fallo en 5 x 10Seisoperaciones) probabilidad de Falla
Max. corto-circuito del dispositivo de protecciónSin fusibles
PKZM0-10/FAZ-B6/1 Tipo
Max. corto-circuito del dispositivo de protecciónFusible [gG/gL]
10 Un
Capacidad de conmutación
Corriente de operación nominal [Ie]AC-15115 V [Ie]
6 Un
Corriente de operación nominal [Ie]AC-15220 V 230 V 240 V [Ie]
6 Un
Corriente de operación nominal [Ie]AC-15380 V 400 V 415 V [Ie]
4 Un
Corriente de operación nominal [Ie]AC-15500 V [Ie]
2 Un
Corriente de operación nominal [Ie]DC-1324 V [Ie]
Tres
Corriente de operación nominal [Ie]DC-1342 V [Ie]
1.7
Corriente de operación nominal [Ie]DC-1360 V [Ie]
1.2
Corriente de operación nominal [Ie]DC-13110 V [Ie]
0,8 a
Corriente de operación nominal [Ie]DC-13220 V [Ie]
0.3 a
La esperanza de vida, eléctricosAC-15230 V/0,5 A [Operaciones]
1.6 x 10Seis
La esperanza de vida, eléctricosAC-15230 V/1.0 A [Operaciones]
1 x 10Seis
La esperanza de vida, eléctricosAC-15230 V/3.0 [Operaciones]
0.7 x 10Seis
La esperanza de vida, eléctricosDV-1312 V/2.8 [Operaciones]
1.2 x 10Seis
Contactos auxiliares
Nominal condicional de la corriente de cortocircuito [Iq]
1 kA
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
6 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0.11 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / bloque de contactos Auxiliares (EC000041)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Componente de baja tensión de la tecnología de conmutación / interruptor Auxiliar (bloque ecl@ss10.0.1-27-37-13-02 [AKN342013])
Número de contactos como de cambio de contacto
Cero
Número de contactos contacto normalmente abierto
Cero
Número de contactos contacto normalmente cerrado
Uno
Número de fallo de la señal de los interruptores
Cero
El funcionamiento nominal actual de la Ie en AC-15 A 230 V
6 Un
Tipo de conexión eléctrica
La abrazadera de la primavera de conexión
Modelo
Montaje superior
El método de montaje
Piso de fijación
Titular de la lámpara
Ninguno
Aprobaciones
Normas De Producto
IEC/EN 60947-5; UL 508; CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA
Grado de Protección
UL/CSA Tipo: –
Dimensiones
Pulsador con M22-(C)K…
Pulsador con M22-(C) LED… + M22-XLED…
Pulsador con M22-(C) LED… + M22-XLED…
