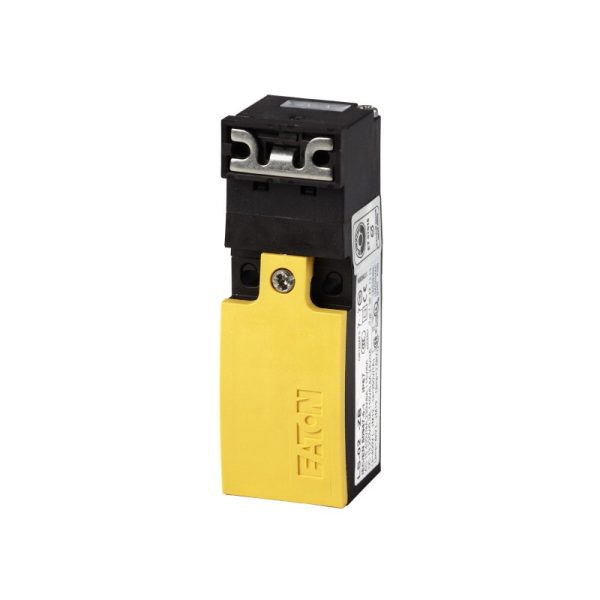

LS-S11S-ZB 106877 EATON ELECTRIC Interruptor de posición de seguridad 1 NO + 1 NC Actuador incluido

En stock
Marca:
Disponibilidad:
0 out of 5
( No hay valoraciones aún. )

Interruptor de posición de seguridad; 1 NO + 1 NC; Actuador incluido

Código: 106877 Categoría:

Descripción

De seguridad interruptor de posición, 1N/O+1N/C, material aislante, +actuador ZB, tornillo de conexión
De seguridad interruptor de posición, función Básica: interruptores de Posición de Seguridad, interruptores de posición, Parte del grupo de referencia: LS(4)…ZB, gama de Producto: Seguridad interruptores de posición, Grado de Protección: IP66, Características: unidad Completa, temperatura Ambiente: -25 – +70 °C, de acción instantánea de contacto: Sí, Descripción: Con el actuador se inserta, la N/S de contacto está abierto y el contacto NC se cierra., Contactos N/O = Normalmente abierto: 1 N/S, Contactos N/C = Normalmente cerrado: 1 NC, Notas: = función de seguridad, por el positivo de la apertura a la norma IEC/EN 60947-5-1, de la Vivienda: material Aislante, tipo de Conexión: terminal de Tornillo, de las Normas: IEC/EN 60947

Programa de entrega

La función básica de
Interruptores de posición
Interruptores de posición de seguridad
Parte del grupo de referencia
LS(4)…ZB
Gama de productos
Interruptores de posición de seguridad
Grado de Protección
IP66
Características
Unidad completa
Temperatura ambiente
-25 – +70 °C
Complemento de la acción de contacto
Sí
Descripción
Con el actuador se inserta, la N/S de contacto está abierto y el contacto NC se cierra.
Aprobación
0000SPC-461
Contactos
N/S = Normalmente abierto
1 N/S
N/C = Normalmente cerrado
1 NC
Notas
= función de seguridad, por el positivo de la apertura a la norma IEC/EN 60947-5-1
Contacto secuencia
131S005
La vivienda
Material aislante
Tipo de conexión
Terminal de tornillo
Notas
Cambiar nunca debe utilizarse como tope mecánico!
El actuador se puede cambiar de posición para montaje horizontal o vertical.
El operativo cabezas se puede girar manualmente en 90° pasos para satisfacer el nivel especificado de actuación.
Con el actuador se inserta, la N/S de contacto está abierto y el N/C el contacto está cerrado.
El grado de protección IP65, el uso de V-M20 (206910) racores con rosca de conexión de máx. 9 mm de longitud.

Datos técnicos

General
Normas
IEC/EN 60947
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78; calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambiente
-25 – +70 °C
Posición de montaje
Como se requiere
Grado de Protección
IP66
Terminal de capacidadesSólido
1 x (0.5 – 1.5)
2 x (0.5 – 1.5) mmDos
Terminal de capacidadesFlexible con el casquillo
1 x (0.5 – 1.5)
2 x (0.5 – 1.5) mmDos
Terminal de tornillo
PH1
Par de apriete para el tornillo del terminal
0.4 Nm
Precisión de repetición
0.15 mm
Contactos/capacidad de conmutación
Nominal soportada de impulso de voltaje [Uimp]
4000 V AC
Tensión nominal de aislamiento [Uyo]
400 V
Categoría de sobretensión/grado de contaminación
III/3
Corriente de operación nominal [Ie]AC-1524 V [Ie]
6 Un
Corriente de operación nominal [Ie]AC-15220 V 230 V 240 V [Ie]
6 Un
Corriente de operación nominal [Ie]AC-15380 V 400 V 415 V [Ie]
4 Un
Corriente de operación nominal [Ie]DC-1324 V [Ie]
Tres
Corriente de operación nominal [Ie]DC-13110 V [Ie]
0.6 a
Corriente de operación nominal [Ie]DC-13220 V [Ie]
0.3 a
Frecuencia de alimentación
max. 400 Hz
Clasificación de cortocircuito IEC/EN 60947-5-1max. fusible
6 a gG/gL
Nominal condicional de la corriente de cortocircuito
1 kA
Mecánica variables
La esperanza de vida, mecánica [Operaciones]
1.5 x 10Seis
Mecánica de la resistencia de choque (la mitad sinusoidal de choque, de 20 ms)Estándar-acción póngase en contacto con
25 g
Frecuencia de operación [Operaciones/h]
≦ 1800
Actuación
MecánicaAccionar de la fuerza en el comienzo/final de carrera
10/5 (plug-in/pull-out) N

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
6 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0.17 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Sensores (EG000026) / interruptor Final (EC000030)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Binario de la tecnología de sensores, de seguridad relacionados con la tecnología de sensor / interruptor de Posición / interruptor de Posición (Tipo 1) (ecl@ss10.0.1-27-27-06-01 [AGZ382015])
El ancho del sensor
30 mm
Sensor de diámetro
0 mm
La altura de sensor
96 mm
Longitud de sensor
33.35 mm
El funcionamiento nominal actual de la Ie en AC-15, 24 V
10 Un
El funcionamiento nominal actual de la Ie en AC-15 A, 125 V
6 Un
El funcionamiento nominal actual de la Ie en AC-15 A 230 V
6 Un
El funcionamiento nominal Ie corriente en DC-13 24 V
Tres
El funcionamiento nominal Ie corriente en DC-13, 125 V
0,8 a
El funcionamiento nominal Ie corriente en DC-13, 230 V
0.3 a
La función de conmutación
Rápido-interruptor de ruptura
La función de conmutación de enganche
No
Salida electrónica
No
La apertura forzada
Sí
Número de auxiliares de seguridad de los contactos
Uno
Número de contactos contacto normalmente cerrado
Uno
Número de contactos contacto normalmente abierto
Uno
Número de contactos como de cambio de contacto
Cero
Tipo de interfaz
Ninguno
Tipo de interfaz para la comunicación de seguridad
Ninguno
El tipo de construcción de vivienda
Cuboide
Material de la carcasa
De plástico
Recubrimiento de la vivienda
Otros
Tipo de elemento de control
Otros
La alineación del elemento de control
Otros
Tipo de conexión eléctrica
Otros
Con indicación del estado de
No
Adecuado para las funciones de seguridad
Sí
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
La temperatura ambiente durante el funcionamiento
25 – 70 °C
Grado de protección (IP)
IP65
Grado de protección (NEMA)
Trece

Aprobaciones

Normas De Producto
IEC/EN 60947-5; UL 508; CSA-C22.2 Nº 14; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Doce mil quinientos veintiocho
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA
Grado de Protección
IEC: IP65, UL/CSA Tipo 3R, 4X (sólo para uso en interiores), 12, 13

Dimensiones

1310DIM-33
Interruptor no debe utilizarse como tope mecánico
La Terminal de marcado conforme a EN 50 013
Viaje [mm]
■ = Contacto cerrado
□ = Contacto abierto
Zw = secuencia de apertura Positiva
