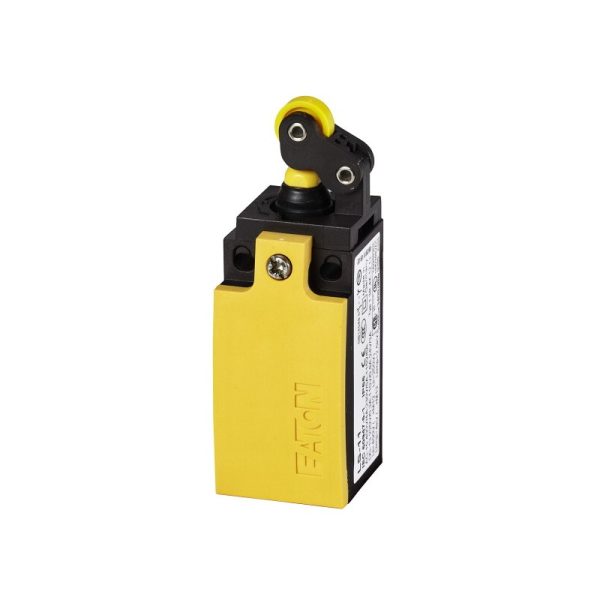

LS-11/LS 290173 LS-11-LS EATON ELECTRIC Interruptor de posición Plástico 1 NO + 1 NC Palanca de rodillo Corta
Disponibilidad:
Interruptor de posición; Plástico; 1 NO + 1 NC; Palanca de rodillo; Corta
- Descripción
- Valoraciones (0)
Descripción
Interruptor de posición, la palanca del Rodillo, unidad Completa, 1 N/S, 1 NC, Abrazadera de la Jaula, Amarillo, material Aislante, -25 – +70 °C, Corto
Interruptor de posición, función Básica: interruptores de Posición de Seguridad, interruptores de posición, Parte del grupo de referencia: LS(M)-…, gama de Producto: Rodillo de la palanca, Grado de Protección: IP66, IP67 Características: unidad Completa, temperatura Ambiente: -25 – +70 °C, Descripción: Corto, Contactos N/O = Normalmente abierto: 1 N/S, Contactos N/C = Normalmente cerrado: 1 NC, Notas: = función de seguridad, por el positivo de la apertura a la norma IEC/EN 60947-5-1, Apertura positiva (ZW): sí, Color de la Carcasa cubre: Amarillo, de la Vivienda: material Aislante, tipo de Conexión: Abrazadera de la Jaula, en la Jaula de la Abrazadera es una marca registrada de Wago Kontakttechnik, 32432 Minden, Alemania., Accesorios para la Jaula de Abrazadera de terminales de Wago:poder peine, gris, Wago Artículo Nº 264-402, Normas: IEC/EN 60947
Programa de entrega
La función básica de
Interruptores de posición
Interruptores de posición de seguridad
Interruptores de posición de seguridad
Parte del grupo de referencia
LS(M)-…
Gama de productos
La palanca del rodillo de
Grado de Protección
IP66, IP67
Características
Unidad completa
Temperatura ambiente
-25 – +70 °C
Descripción
Corto
Contactos
N/S = Normalmente abierto
1 N/S
N/C = Normalmente cerrado
1 NC
Notas
= función de seguridad, por el positivo de la apertura a la norma IEC/EN 60947-5-1Contacto secuencia
Contacto de viaje■ = Contacto cerrado□ = Contacto abierto
Apertura positiva (ZW)
sí
Color
Las cubiertas del gabinete
Amarillo
Las cubiertas del gabinete
La vivienda
Material aislante
Tipo de conexión
Abrazadera De La Jaula De
Notas
Abrazadera de jaula es una marca registrada de Wago Kontakttechnik, 32432 Minden, Alemania.
Accesorios para la Jaula de Abrazadera de terminales de Wago:poder peine, gris, Wago Artículo Nº 264-402
Accesorios para la Jaula de Abrazadera de terminales de Wago:poder peine, gris, Wago Artículo Nº 264-402
Notas
El funcionamiento de la cabeza puede girar 90° para adaptarse a las especificaciones de la dirección de ataque.
Datos técnicos
General
Normas
IEC/EN 60947
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78; calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambiente
-25 – +70 °C
Posición de montaje
Como se requiere
Grado de Protección
IP66, IP67
Terminal de capacidadesSólido
1 x (0.5 – 2.5) mmDos
Terminal de capacidadesFlexible con el casquillo
1 x (0.5 – 1.5) mmDos
Precisión de repetición
0.15 mm
Contactos/capacidad de conmutación
Nominal soportada de impulso de voltaje [Uimp]
4000 V AC
Tensión nominal de aislamiento [Uyo]
400 V
Categoría de sobretensión/grado de contaminación
III/3
Corriente de operación nominal [Ie]AC-1524 V [Ie]
6 Un
Corriente de operación nominal [Ie]AC-15220 V 230 V 240 V [Ie]
6 Un
Corriente de operación nominal [Ie]AC-15380 V 400 V 415 V [Ie]
4 Un
Corriente de operación nominal [Ie]DC-1324 V [Ie]
Tres
Corriente de operación nominal [Ie]DC-13110 V [Ie]
0.6 a
Corriente de operación nominal [Ie]DC-13220 V [Ie]
0.3 a
Circuito de Control de la fiabilidada las 24 V DC/5 mA [HF]
< 10-7, < 1 fallo en 10Sietelas operaciones de probabilidad de Fallo
Circuito de Control de la fiabilidaden 5 V DC/1 mA [HF]
< 5 x 10-6, < 1 el fracaso a 5 x 10Seislas operaciones de probabilidad de Fallo
Frecuencia de alimentación
max. 400 Hz
Clasificación de cortocircuito IEC/EN 60947-5-1max. fusible
6 a gG/gL
Nominal condicional de la corriente de cortocircuito
1 kA
Mecánica variables
La esperanza de vida, mecánica [Operaciones]
8 x 10Seis
Mecánica de la resistencia de choque (la mitad sinusoidal de choque, de 20 ms)Estándar-acción póngase en contacto con
25 g
Frecuencia de operación [Operaciones/h]
≦ 6000
Actuación
MecánicaAccionar de la fuerza en el comienzo/final de carrera
1.0/8.0 N
MecánicaDe accionamiento par de rotary unidades
0.2 Nm
MecánicaMax. la velocidad de operación con la norma DIN cam
1 m/s
MecánicaNotas
para el ángulo de accionamiento α = 30°/45°
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
6 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0.17 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
Sensores (EG000026) / interruptor Final (EC000030)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Binario de la tecnología de sensores, de seguridad relacionados con la tecnología de sensor / interruptor de Posición / interruptor de Posición (Tipo 1) (ecl@ss10.0.1-27-27-06-01 [AGZ382015])
El ancho del sensor
31 mm
Sensor de diámetro
0 mm
La altura de sensor
61 mm
Longitud de sensor
33.5 mm
El funcionamiento nominal actual de la Ie en AC-15, 24 V
6 Un
El funcionamiento nominal actual de la Ie en AC-15 A, 125 V
6 Un
El funcionamiento nominal actual de la Ie en AC-15 A 230 V
6 Un
El funcionamiento nominal Ie corriente en DC-13 24 V
Tres
El funcionamiento nominal Ie corriente en DC-13, 125 V
0,8 a
El funcionamiento nominal Ie corriente en DC-13, 230 V
0.3 a
La función de conmutación
De acción lenta interruptor
La función de conmutación de enganche
No
Salida electrónica
No
La apertura forzada
Sí
Número de auxiliares de seguridad de los contactos
Uno
Número de contactos contacto normalmente cerrado
Uno
Número de contactos contacto normalmente abierto
Uno
Número de contactos como de cambio de contacto
Cero
Tipo de interfaz
Ninguno
Tipo de interfaz para la comunicación de seguridad
Ninguno
El tipo de construcción de vivienda
Cuboide
Material de la carcasa
De plástico
Recubrimiento de la vivienda
Otros
Tipo de elemento de control
La palanca del rodillo de
La alineación del elemento de control
Otros
Tipo de conexión eléctrica
Otros
Con indicación del estado de
No
Adecuado para las funciones de seguridad
Sí
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
La temperatura ambiente durante el funcionamiento
25 – 70 °C
Grado de protección (IP)
IP67
Grado de protección (NEMA)
4X
Aprobaciones
Normas De Producto
IEC/EN 60947-5; UL 508; CSA-C22.2 Nº 14; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Doce mil quinientos veintiocho
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA
Grado de Protección
IEC: IP66, 67, UL/CSA Tipo 3R, 4X (sólo para uso en interiores), 12, 13
Dimensiones
① Par de Apriete de los tornillos de la tapa: 0,8 Nm ±0,2 Nm
② Sólo con LS (versión aislante)
③ Tornillos de Fijación 2 x M4 ≧ 30
MUn= 1.5 Nm
② Sólo con LS (versión aislante)
③ Tornillos de Fijación 2 x M4 ≧ 30
MUn= 1.5 Nm
