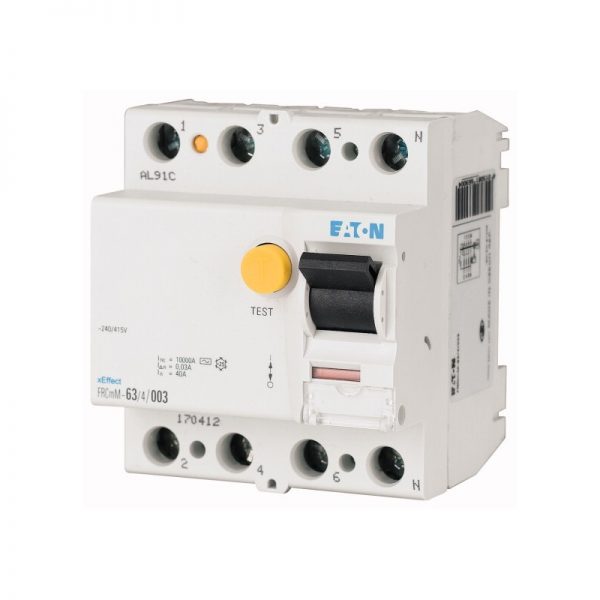

FRCMM-25/4/003-A 170332 EATON ELECTRIC Interruptor diferencial, 25A, 4p, 30mA, clase A
Disponibilidad:
Interruptor diferencial, 25A, 4p, 30mA, clase A
Int. diferencial FRCMM, 25A, 4p, 30mA, clase A
- Descripción
- Valoraciones (0)
Descripción
Residual interruptor de circuito de corriente (RCCB), 25A, 4p, 30mA, escriba Un
Circuito de corriente Residual con interruptor de FRCmM, 4 polos, corriente Nominal: 25 A, Nominal de corto circuito de fuerza de la Cie: 10 con fusible kA, Nominal de la corriente de falla IΔN: 0.03 UN Aparellaje industrial y comercial avanzado de aplicaciones
Programa de entrega
La función básica de
Circuito de corriente Residual-breakers
Número de polos
4 polos
Aplicación
Aparamenta industrial y comercial avanzado de aplicaciones
Corriente nominal [In]
25 Un
Nominal de corto circuito de fuerza [Icn]
10 con fusible kA
Nominal de la corriente de falla [IΔN]
0.03 Un
Tipo de
Escriba Una
Disparo
no demorados s…
Gama de productos
FRCmM
Sensibilidad
Pulso-sensibilidad a la corriente
Impulso de la corriente admisible
Parte de sobretensiones de prueba de 250 a
Contacto secuencia
Datos técnicos
Eléctrica
Los tipos se ajusten a
IEC/EN 61008
Prueba de corriente de marcas
Como por inscripción
Disparo
no demorados s…
Tensión nominal de acuerdo a la norma IEC/EN 60947-2 [Un]
240/415 V AC
Frecuencia nominal [f]
50/60 Hz
Valores límite de la tensión de funcionamientoCircuito de prueba
184 – 440 V CA
Nominal de la corriente de falla [IΔn]
30 mA
Sensibilidad
Pulso-sensibilidad a la corriente
Tensión nominal de aislamiento [Uyo]
440 V
Nominal soportada de impulso de voltaje [Uimp]
4 (1.2/50µs) kV
Nominal de corto circuito de fuerza [Icn]
10 con fusible kA
Impulso de la corriente admisible
250 A (8/20 µs) sobretensiones de prueba
Max. admisible de back-up de fusiblesCorto-circuito [gG/gL]
63 Un
Max. admisible de back-up de fusiblesSobrecarga [gG/gL]
25 Un
Clasificados de decisiones y la capacidad de romper / Nominal residual de decisiones y la capacidad de romper [Im/ IΔm]
Quinientos
la esperanza de vidaEléctrica [Operaciones]
≧ 4000
la esperanza de vidaMecánica [Operaciones]
≧ 20000
Mecánica
Estándar en la parte delantera de la dimensión
45 mm
Dispositivo de altura
80 mm
Built-in de ancho
70 (4TE) mm
Montaje
Conexión rápida con 2 pestillo de posiciones para carril DIN IEC/EN 60715
Grado de Protección
IP40, IP54 (con a prueba de humedad del recinto)
Terminales superior e inferior
De doble propósito terminales
Protección del Terminal
Barras de la etiqueta de la cubierta para BGV A3, ÖVE-EN 6
Terminal de la sección transversalSólido
1.5 – 35 mmDos
Terminal de la sección transversalCadena
2 x 16 mmDos
Terminal de la sección transversal
M5 (con la cruz empotrada tornillo como se define en la norma en ISO 4757-Z2, Pozidriv PZ2)
Par de apriete de los tornillos de fijación
2 – 2.4 N/m
Espesor de material de embarrado
0.8 – 2 mm
Admisible rango de temperatura ambiente
-25 – +40 °C
Permitido el almacenamiento y el transporte de las temperaturas
-35 – +60 °C
Climáticas de corrección
25-55°C/90-95% de humedad relativa según IEC 60068-2
Posición de montaje
Como se requiere
Indicador de posición de contacto
rojo / verde
Viaje de indicación
blanco / azul
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
25 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0.775 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
3.1 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
Empezando a los 40 °C, max. permisible de corriente continua disminuye en 3% por cada 1 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
Los interruptores automáticos y fusibles (EG000020) / interruptor de circuito de corriente Residual (RCCB) (EC000003)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, dispositivo de corriente Residual sistema de protección Residual / interruptor de circuito de corriente (RCCB) (ecl@ss10.0.1-27-14-22-01 [AAB906014])
Número de polos
Cuatro
Tensión nominal
415 V
Corriente nominal
25 Un
Nominal de la corriente de falla
30 mA
Tensión nominal de aislamiento Ui
440 V
Nominal soportada de impulso Uimp tensión
4 kV
El método de montaje
Riel DIN
La corriente de fuga tipo
Un
Protección selectiva
No
Corto tiempo de retardo de disparo
No
Corto-circuito de capacidad de ruptura (Icw)
10 kA
La capacidad de corriente de sobretensión
0.25 kA
Frecuencia
50/60 Hz
Equipo adicional posible
Sí
Con dispositivo de enclavamiento
Sí
Grado de protección (IP)
IP20
Ancho en el número de separaciones modulares
Cuatro
Construido en profundidad
70.5 mm
La temperatura ambiente durante el funcionamiento
-25 – 40 °C
Grado de contaminación
Dos
Conectable conductor de sección transversal multi-cable
1.5 – 16 mm2
Conectable conductor sección transversal del núcleo sólido
1.5 – 35 mm2
Dimensiones
