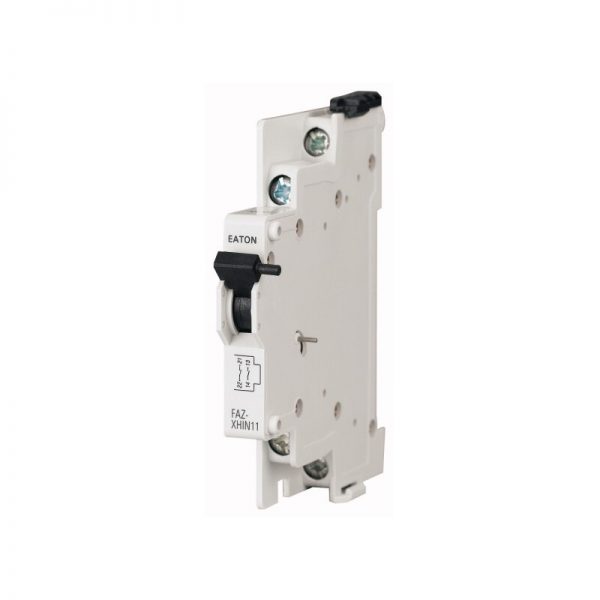

FAZ-XHIN11 286054 ELECTRIC Contacto auxiliar, para FAZ,PKNM, 1N/A+1N/C
Disponibilidad:
Contacto auxiliar, para FAZ,PKNM, 1N/A+1N/C
- Descripción
- Valoraciones (0)
Descripción
Contacto auxiliar, por FAZ, PKNM, 1N/O+1N/C, 0.5 HP
FAZ, PKNM, + 1N/S para 1N/C, 0.5 contactos auxiliares, por FAZ, PKNM, 1N/O+1N/C, 0,5 A SU contacto auxiliar, 1N/O+1N/CSU
Programa de entrega
La función básica de
Accesorios para el disyuntor
La función básica de accesorios
Contactos auxiliares
Gama de productos
Accesorio
Contacto secuencia
Datos técnicos
Eléctrica
Función de contacto
1 NO + 1 NC
Tensión nominal [Ue]
250 V AC
Frecuencia nominal [f]
50/60 Hz
Corriente nominal [Ie]
6 Un
Convencionales de aire libre de la corriente térmica [Ith]
6 Un
Corriente de operación nominalCA–13250 V [Ie]
Tres
Corriente de operación nominalDC-12110 V [Ie]
0.5 a
Corriente de operación nominalAC-15 [Ie]
2 (250 V CA) UN
Tensión nominal de aislamiento [Uyo]
250 V AC
Voltaje mínimo de operación por contacto [Umin]
5 V DC
Nominal soportada de impulso de voltaje [Uimp]
2,5 kV
Nominal condicional de la corriente de cortocircuito Con 6 Un fusible [Isc]
1 kA
Max. admisible de back-up de fusiblesMax. admisible de back-up de fusibles
6 Un gL
Mecánica
Estándar en la parte delantera de la dimensión
45 mm
La altura del recinto
80 mm
Anchura de montaje
8.8 (0.5 unidades) mm
Montaje
max. 2 x en MCB
Grado de protecciónIntegrado
IP40
Protección del Terminal
Protección contra descargas eléctricas IEC 536
Terminales
Ascensor terminales
Terminal de capacidadesSólido
De 0,5 … 2,5 mmDos
Terminal de capacidadesflexible
De 0,5 … 2,5 mmDos
Par de apriete de los tornillos del terminal
≦ 1.2 Nm
La verificación del diseño según la norma IEC/EN 61439
Temperatura ambiente de operación min.
-5 °C
Ambiente de funcionamiento temperatura máx.
+40 °C
Datos técnicos ETIM 7.0
Los dispositivos de la placa de distribución-/montaje en superficie (EG000062) / dispositivo Auxiliar para la placa de distribución de dispositivos (EC001286)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, el dispositivo / interruptor componente / contacto Auxiliar de la unidad de la placa de distribución (ecl@ss10.0.1-27-14-35-02 [AKE327013])
Dispositivo de ajuste
Universal
Equipos adicionales
Interruptor auxiliar
Adjunto al momento de la entrega
No
Asamblea de ancho (TE)
0.5
Número de contactos contacto normalmente abierto
Uno
Número de contactos contacto normalmente cerrado
Uno
Número de contactos como de cambio de contacto
Cero
Número de fallo de la señal de los interruptores
Cero
Nominal interruptor de corriente
Tres
Tensión nominal
230 V
Voltaje tipo de accionamiento
CA
Con el auto de prueba de fuga a tierra de la función
No
Adecuado para un máx. número de polos de contacto principal de la unidad (total)
Dos
Adecuado para un máx. la corriente principal de contacto de la unidad de
0 Un
Aprobaciones
Normas De Producto
IEC/EN 60947-2; IEC/EN 60898; UL 1077; CSA-C22.2 Nº 235; marcado CE
UL File No.
E177451
UL Categoría de Control No.
QVNU2, QVNU9
Archivo CSA No.
–
CSA Clase No.
3215-30
América Del Norte Certificación
Reconocido por UL, certificado por UL para uso en Canadá
Grado de Protección
IEC: IP20; UL/CSA Tipo: –
Dimensiones
