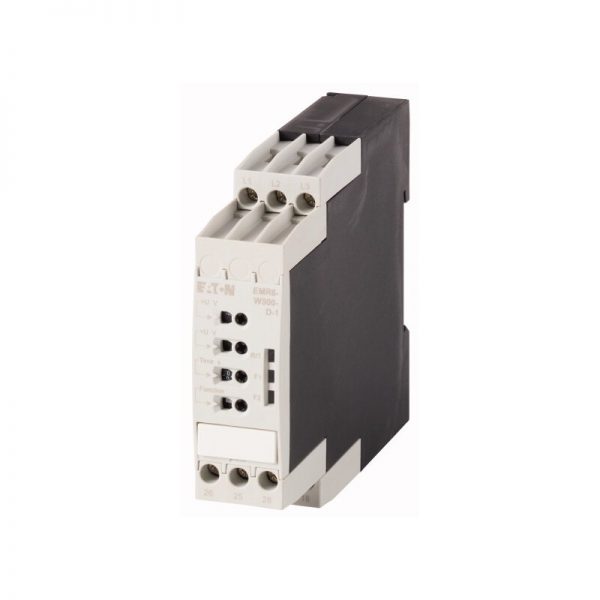

EMR6-W500-D-1 184779 ELECTRIC Relé Monitorización Sobre/Subtensión 300-500 V AC
Disponibilidad:
Relé Monitorización Sobre/Subtensión; 300-500 V AC
- Descripción
- Valoraciones (0)
Descripción
Fase de relés de monitoreo, De encendido y Apagado con retardo, 300 – 500 V AC, 50/60 Hz
Alternativa De Catálogo No.
EMR6-W500-D-1
EL-Nummer (Noruega)
Cuatro millones cien ún mil novecientos setenta y cinco
Fase de relés de monitoreo, gama de Producto: EMR Medición y monitoreo de los relés, De encendido y Apagado con retardo, la fuente de Alimentación del circuito de medición, retardo A la conexión/retardo a la desconexión: ninguno = 0 o ajustable entre 0,1 – 30 s, Desequilibrio de los valores de umbral ajustable 2 – 25% del valor medio de las tensiones de fase, de Tres fases de redes, Monitoreo de voltaje por fase: ONU= 300 – 500 V CA, 50/60 Hz V AC, el Monitoreo de: secuencia de Fase (puede ser desactivado), fallo de Fase, Sobretensión, Bajo voltaje, voltaje de Alimentación: 300 – 500 V CA, 50/60 Hz, posición de Montaje: Según sea necesario, de Fijación: fijación de Complemento, de sombrero de ferrocarril IEC/EN 60715, Anchura: 22.5 mm, Normas: IEC, UL, CSA, CCC, GL
[
Programa de entrega
Gama de productos
EMR Medición y monitoreo de los relés
La función básica de
Fase de relés de monitoreo de
La función
Encendido y Apagado con retardo
La fuente de alimentación del circuito de medición
Retardo a la conexión/retardo a la desconexión: ninguno = 0 o ajustable entre 0,1 – 30 s
Desequilibrio de los valores de umbral ajustable 2 – 25% del valor medio de las tensiones de fase
Tres-fase redes
Retardo a la conexión/retardo a la desconexión: ninguno = 0 o ajustable entre 0,1 – 30 s
Desequilibrio de los valores de umbral ajustable 2 – 25% del valor medio de las tensiones de fase
Tres-fase redes
Monitoreo de voltaje por fase [UN]
300 – 500 V CA, 50/60 Hz V AC
Monitoreo de
La secuencia de fase (se puede desactivar)
Fallo de fase
Sobretensión
Subtensión
Fallo de fase
Sobretensión
Subtensión
Contacto secuencia
Tensión de alimentación
300 – 500 V AC, 50/60 Hz
Ancho
22.5 mm
,
Datos técnicos
General
Normas
IEC, UL, CSA, CCC, GL
La esperanza de vida, mecánica [Operaciones]
30 x 10Seis
Climáticas de corrección
El calor húmedo, cíclico IEC 60068-2-30: 24 h ciclo, 55° C, 93% de humedad relativa, 96 h
Temperatura ambienteLa operaciónTemperatura ambiente de operación min.
-25 °C
Temperatura ambienteLa operaciónAmbiente de funcionamiento temperatura máx.
+60 °C
Temperatura ambienteAlmacenamiento
– 40 – 85 °C
Posición de montaje
Como se requiere
Resistencia a los golpes
Clase 2
Grado de protecciónTerminales
IP20
Grado de protecciónCerramientos
IP50
Terminal de capacidadesSólido
1 x 0.5-2.5 (1 x 18-14 AWG) mmDos
Terminal de capacidadesFlexible con el casquillo
2 x 0.5-1.5 (2 x 18-16 AWG) mmDos
Destornillador estándar
5.5 x 0.8 mm
Par de apriete
0.6 – 0.8 Nm
La fijación de
La fijación de complemento, de sombrero de ferrocarril IEC/EN 60715
MTBF (tiempo medio entre fallos)
382977 h
Contactos
Nominal soportada de impulso de voltaje [Uimp]
4000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Fuente de alimentación
Tensión de alimentación
300 – 500 V AC, 50/60 Hz
Tolerancia de tensión
0.85 – 1.1 x Uc
El consumo de energía
18 VA
Frecuencia nominal [f]
50 – 60 Hz
Factor del deber
100 % DF
El ciclo de temporización
Respuesta de tiempo de retardo
0,2 s
Retardo de restablecimiento/Off-tiempo de retardo
Ajustable de 0,1 – 30 s
Error de tiempo dentro de tensión de alimentación
0.5 %
Error de tiempo dentro del rango de temperatura
0.06 %/°C
Circuitos de medición
Frecuencia
50/60 ± 10 % Hz
Histéresis
0…5 %
Frecuencia
50/60 ± 10 % Hz
Ciclo de medición
50 ms
Error de temperatura
0.06 %/°C
Error en el voltaje de la fuente de
0.5 %
Indicación del estado de
Tensión de alimentación
LED amarillo
Sobretensión
LED rojo: F1
Subtensión
LED rojo: F2
Indicador de estado (LED)
Amarillo, sólido: tensión de Alimentación
Amarillo sólido (R/T): Relé energizado
Amarillo intermitente (R/T): tiempo de Retardo de la ejecución de
Rojo sólido (F1): Sobretensión
Rojo sólido (F2): voltaje bajo
Rojo: F1 sólido, F2 intermitente: fallo de Fase
Rojo, parpadeante (F1 & F2 alterna): secuencia de Fase fallo
Amarillo sólido (R/T): Relé energizado
Amarillo intermitente (R/T): tiempo de Retardo de la ejecución de
Rojo sólido (F1): Sobretensión
Rojo sólido (F2): voltaje bajo
Rojo: F1 sólido, F2 intermitente: fallo de Fase
Rojo, parpadeante (F1 & F2 alterna): secuencia de Fase fallo
Contactos de salida de relé
Tensión nominal [Ue]
250 V AC
Corriente de operación nominal [Ie]AC-12 a 230 V [Ie]
4 Un
Corriente de operación nominal [Ie]AC-15 a 230 V [Ie]
Tres
Corriente de operación nominal [Ie]DC-12 a 24 V [Ie]
4 Un
Corriente de operación nominal [Ie]DC-13 24 V [Ie]
2 Un
La esperanza de vida, eléctrica (AC-12/230 V/4 A) [Operaciones]La esperanza de vida, eléctrica [Operaciones]
0.1 x 10Seis
Clasificación de cortocircuitomax. fusible [Fast/gL]
5 Un
Compatibilidad electromagnética (EMC)
Compatibilidad electromagnética
IEC/EN 60947-6-2
ESD [Aire/descarga de contacto]
IEC/EN 61000-4-2 nivel 3 kV
HF-inmunidad a la radiación
IEC/EN 61000-4-3 nivel 3
Ráfaga
IEC/EN 61000-4-4 nivel 3
Sobretensiones
IEC/EN 61000-4-5 Nivel 4
HF-inmunidad a la línea-conducidos de interferencia
IEC/EN 61000-4-6 nivel 3
,
La verificación del diseño según la norma IEC/EN 61439
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+60 °C
,
Datos técnicos ETIM 7.0
Relés (EG000019) / Fase relé de monitoreo (EC001441)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / equipo de Monitoreo (de bajo voltaje interruptor de la tecnología) / Asimetría de equipo de monitoreo (ecl@ss10.0.1-27-37-18-03 [AKF097014])
Tipo de conexión eléctrica
Tornillo de conexión
Desmontable con abrazaderas
No
Clasificados de control de la tensión de alimentación Us AC 50HZ
300 – 500 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
300 – 500 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
0 – 0 V
Voltaje tipo de accionamiento
CA
Fase de control de la secuencia de
Sí
Fase de detección de fallas
Sí
La función de detección de voltaje bajo
Sí
Función de detección de tensión
Sí
Desequilibrio de fases de monitoreo
No
Medición del voltaje de la gama
300 – 500 V
Min. ajustable retardo en la energización de tiempo
0.1 s
Max. permite al retardo en la energización de tiempo
30 s
Min. ajustable retardo a la desconexión tiempo
0.1 s
Max. permitido fuera de tiempo de retardo
30 s
Número de contactos contacto normalmente cerrado
Cero
Número de contactos contacto normalmente abierto
Cero
Número de contactos como de cambio de contacto
Dos
Ancho
22.5 mm
Altura
85.6 mm
Profundidad
104.6 mm
,
Dimensiones
]
