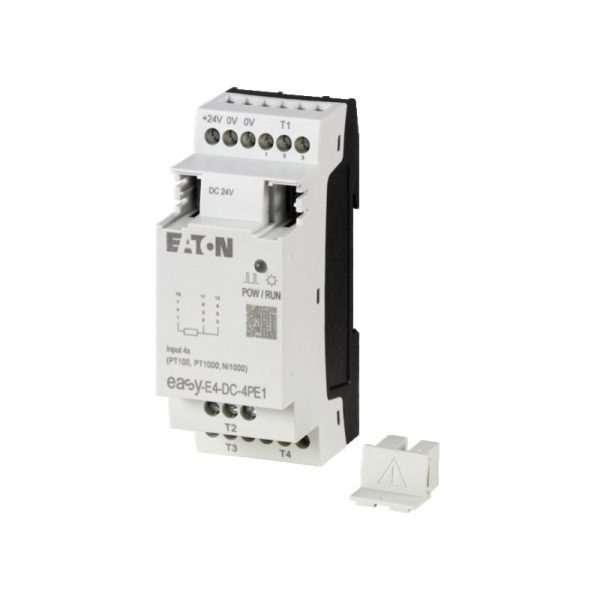

EASY-E4-DC-4PE1 197224 4500561 EATON ELECTRIC De expansión I/O, Para usar con easyE4 con medición de tempera..

En stock
Marca:
Disponibilidad:
0 out of 5
( No hay valoraciones aún. )

De expansión I/O, Para usar con easyE4 con medición de temperatura Pt100, Pt1000 oder Ni1000, 24 V DC, 24 V DC, Entradas de expansión (número) analógica: 4, terminal de tornillo

Nano Controlador easy E4; Ampliación E/S; 24 V DC; 4 PT100; Conexión a tornillo

Código: 197224 Categoría:

Descripción

De expansión I/O, Para usar con easyE4, 24 V DC, Entradas de expansión (número) analógica: 4, terminal de tornillo
Expansión de e/S, la tensión de Alimentación: 24 V DC, Puede ser utilizado a través de easyConnect, tipo de Conexión: terminal de Tornillo, posición de Montaje: horizontal o Vertical, tipo de Protección (IEC/EN 60529, EN50178, VBG 4): IP20, de las Normas: EN 61000-6-2, EN 61000-6-3, IEC 60068-2-6, IEC 60068-2-27, IEC 60068-2-30, IEC 60664, IEC 61131-2, EN 61010, EN 50178 cULus según UL 61010, CSA C22.2 Nº 61010

Programa de entrega

Gama de productos
Relés de Control de easyE4
Subrango
easyE4 de Entrada/Salida expansiones con la detección de la temperatura
La función básica de
easyE4 extensiones
Descripción
Entrada/salida de extensión para easyE4 relé de control de
Entradas analógicas: 4 con sensores de temperatura PT100, PT1000, Ni1000
Terminales de tornillo
Entradas
Entradas de expansión (número)
Analógica: 4
Pt100, Pt1000, Ni1000
Cuatro
Características adicionales
Pantalla
con LED de diagnóstico
Software
EASYSOFT-SWLIC/easySoft 7
Tensión de alimentación
24 V DC
Para el uso con
easyE4

Datos técnicos

General
Normas
EN 61000-6-2
EN 61000-6-3
IEC 60068-2-6
IEC 60068-2-27
IEC 60068-2-30
IEC 61131-2
EN 61010
EN 50178
AprobacionesAprobaciones
cULus
Aprobacionescertificado
CE
Dimensiones (W x H x D)
35.5 x 90 x 58 mm
Peso
0.085 kg
Montaje
Top-hat ferrocarril IEC/EN 60715, 35 mm o fijación de tornillo mediante la fijación de los soportes de ZB4-101-GF1 (accesorios)
Tipo de conexión
terminal de tornillo
Terminal de capacidades
Terminales de tornilloSólido
0.2 – 4 mmDos
Terminales de tornilloflexible
0.2 – 2.5 mmDos
Terminales de tornilloSólido o conductor flexible, con virola
0,2 – 2,5 mmDos
Terminales de tornilloSólido o trenzado
22 – 12 AWG
Terminales de tornilloDestornillador estándar
0.8 x 3.5 mm
Terminales de tornilloPar de apriete
0.5 – 0.7 Nm
Terminales de tornilloPelar longitud
6.5 mm
Condiciones climáticas ambientales
Temperatura ambiente de operación
-25 a 55, frío según IEC 60068-2-1, calor según IEC 60068-2-2 °C
La condensación
Tomar las medidas adecuadas para evitar la condensación
Almacenamiento [ϑ]
-40 – +70 °C
humedad relativa
en conformidad con IEC 60068-2-30, IEC 60068-2-78
5 – 95 %
La presión de aire (funcionamiento)
795 – 1080 hPa
Condiciones ambientales, mecánicos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibraciones
De acuerdo con IEC 60068-2-6
amplitud constante 0,15 mm: 10 – 57
la aceleración constante de 2 g: de 57 a 150 Hz
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
18 Impactos
Gota a IEC/EN 60068-2-31 [la altura de Caída]
50 mm
Caída libre, embalado (IEC/EN 60068-2-32)
0.3 m
Posición de montaje
Vertical u horizontal
Compatibilidad electromagnética (EMC)
Categoría de sobretensión/grado de contaminación
III/2
La descarga electrostática (ESD)estándar aplicado
según EN 61000-4-2 IEC
La descarga electrostática (ESD)Descarga de aire
8 kV
La descarga electrostática (ESD)Descarga de contacto
6 kV
Los campos electromagnéticos (RFI) EN 61000-4-3 IEC
0.8 – 1.0 GHz: 10
1.4 – 2 GHz: 3
2.0 – 2.7 GHz: 1 V/m
Supresión de interferencia de Radio
EN 61000-6-3 Clase B
Ráfaga
de acuerdo a la norma IEC/EN 61000-4-4
Los cables de la fuente: 2
Los cables de señal: 2 kV
la potencia de los pulsos (Sobrecarga)
de acuerdo a la norma IEC/EN 61000-4-5
0,5 kV (los cables de la fuente, simétrica)
1 kV (los cables de la fuente, asimétrica)
La inmunidad a la línea de cabo interferencias (IEC/EN 61000-4-6)
10 V
Resistencia de aislamiento
Despacho en el aire y distancias de fuga
nach EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
Resistencia de aislamiento
en conformidad con la norma EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
Fuente de alimentación
Tensión nominal [Ue]
24 VCC (-15/+20%) V
Rango permisible [Ue]
EL 20,4 – 28,8 V DC
Ondulación Residual
≦ 5 %
Siemens MPI, (opcional)
sí
La corriente de entrada
max. 40 mA en la Ue
De huecos de tensión
≤ 10 ms
Fusible
≧ 1A (T) UNA
Pérdida de potencia [P]
Normalmente 1 W
La disipación de calor en 24 V DC
1 W
Tensión de alimentación UAux
Pérdida de potencia [P]
1 W
Entradas analógicas resistencia a la temperatura Pt100 o Ni1000 sensores
Número de
Cuatro
Tipo de entrada de la resistencia del sensor
Platino sensor Pt100, platino sensor Pt1000, níquel sensor Ni1000
Rango de temperatura
Pt100, Pt1000: -100 – +200 (-148 – +392)
Pt100, Pt1000: -100 – +400 (-148 – +752)
Pt100, Pt1000: -100 – +800 (-148 – +1472)
Ni1000: -50 – +100 (-58..+212)
Ni1000: -50 – +250 (-58..+482) °C (°F)
Potencial de aislamiento
de fuente de alimentación: no
a las entradas: ninguna
a la expansión de unidades: sí
Digital de alta resolución, escalado por sensor
12 Bits (0 – 4095)
Principio de medición
Dos o tres hilos por sensor, seleccionables mediante la conexión de sensor
Exactitud (sin compatibilidad electromagnética interferencia)
1 %
Tiempo de conversión analógica/digital
250, 1000, 2500, 10000 ms
Diagnóstico
Tarjeta de diagnóstico: sí
por debajo de menor rango de medición: sí
Parte superior del sensor rango de medición excedido: sí
La longitud del Cable
≦ 30, no blindados m

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
1 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Los PLC (EG000024) / módulo lógico (EC001417)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / control lógico Programable (SPS) / módulo lógico (ecl@ss10.0.1-27-24-22-16 [AKE539014])
Tensión de alimentación de CA de 50 Hz
0 – 0 V
Tensión de alimentación de CA de 60 Hz
0 – 0 V
Tensión de alimentación DC
El 20,4 – 28,8 V
Voltaje tipo de tensión de alimentación
DC
Corriente de conmutación
0.5 a
Número de entradas analógicas
Cuatro
Número de salidas analógicas
Cero
Número de entradas digitales
Cero
Número de salidas digitales
Cero
Con salida de relé
Sí
Número de HW-interfaces Ethernet industrial
Cero
Número de interfaces PROFINET
Cero
Número de HW-interfaces RS-232
Cero
Número de HW-interfaces RS-422
Cero
Número de HW-interfaces RS-485
Cero
Número de HW-interfaces de serie TTY
Cero
Número de HW-interfaces USB
Cero
Número de HW-interfaces paralelo
Cero
Número de HW-interfaces Inalámbricas
Cero
Número de HW-interfaces de otros
Dos
Con interfaz óptica
No
Apoyo a protocolo TCP/IP
No
El apoyo de protocolo de PROFIBUS
No
El apoyo de protocolo para PUEDE
No
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
No
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
No
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
No
Radio Bluetooth estándar
No
Radio estándar WLAN 802.11
No
Radio estándar GPRS
No
Radio estándar GSM
No
Radio estándar UMTS
No
IO link master
No
La redundancia
No
Con pantalla
No
Grado de protección (IP)
IP20
Dispositivo básico
No
Ampliable
Sí
Dispositivo de expansión
Sí
Con temporizador
No
Montaje en riel posible
Sí
Montaje en pared/montaje directo
Sí
Frente construir en posible
Sí
Bastidor de montaje posible
No
Adecuado para las funciones de seguridad
No
Categoría según EN 954-1
Ninguno
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Appendant operación del agente (Ex ia)
No
Appendant operación del agente (Ex ib)
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
Ancho
35.5 mm
Altura
90 mm
Profundidad
58 mm

Aprobaciones

UL File No.
E205091
UL Categoría de Control No.
NRAQ/7
América Del Norte Certificación
UL
Grado de Protección
IEC: IP20, UL/CSA Tipo: –

Dimensiones

2723DIM-103

Valoraciones

No hay valoraciones aún.

Solo los usuarios registrados que hayan comprado este producto pueden hacer una valoración.
