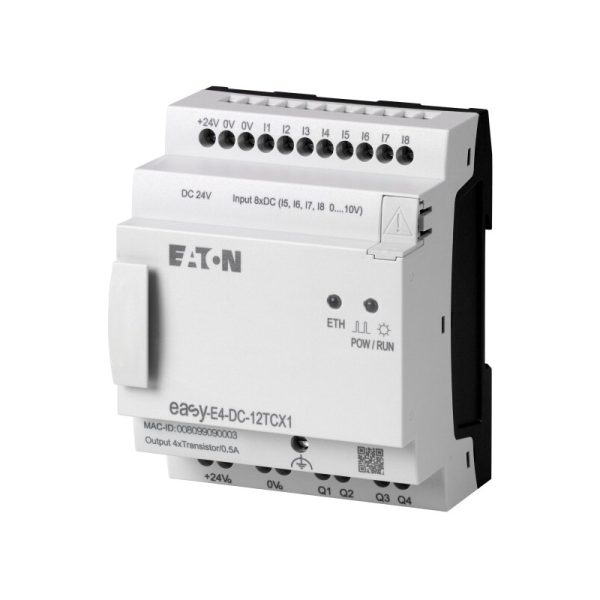

EASY-E4-DC-12TCX1 197214 4500549 EATON ELECTRIC Nano Controlador easy E4 Aparato base 24 V DC 8 ED 4 SD Tran..
Disponibilidad:
Nano Controlador easy E4; Aparato base; 24 V DC; 8 ED; 4 SD; Transistor; Sin Pantalla; Ethernet; Conexión a tornillo
- Descripción
- Valoraciones (0)
Descripción
Relés de Control, easyE4 (ampliable, Ethernet), 24 V DC, Entradas Digitales: 8, de las cuales puede ser utilizado como analógicas: 4, terminal de tornillo
Retransmisión de control electrónico fácil-E4 con tensión de alimentación de 24 VDC. 8 entradas digitales con 24VDC están disponibles, de los cuales 4 entradas también pueden ser utilizados como entradas analógicas y 4 entradas de contador rápido. El relé de control fácil-E4 tiene 4 salidas de transistor de 24 VCC. El relé de control está equipada con LEDs de diagnóstico, un reloj, una interfaz de Ethernet integrada y terminales de tornillo. Este relé de control fácil-E4 puede ser ampliado con la entrada/salida digital extensiones de la easyE4 de la serie. Una entrega con su propio programa de usuario, es posible a través de artículo (Y7) -2010781 de FÁCIL COMBINACIÓN.
Programa de entrega
La función básica de
easyE4 dispositivo básico
Descripción
Retransmisión de control electrónico
con LEDs de diagnóstico
con la interfaz Ethernet
Expandible con la easyE4 de la serie de entrada/salida digital expansiones con fácil-E4-CONNECT1 conector (Elemento Y7-197225)
Voltaje nominal de funcionamiento de 24 v DC
8 entradas digitales, No. de estos pueden ser utilizados como entradas analógicas – 4
Salidas digitales: 4 transistor
Terminales de tornillo
Entrega personalizado con el programa de usuario, es posible a través de Elemento (Y7) -2010781 FÁCIL COMBINACIÓN
con LEDs de diagnóstico
con la interfaz Ethernet
Expandible con la easyE4 de la serie de entrada/salida digital expansiones con fácil-E4-CONNECT1 conector (Elemento Y7-197225)
Voltaje nominal de funcionamiento de 24 v DC
8 entradas digitales, No. de estos pueden ser utilizados como entradas analógicas – 4
Salidas digitales: 4 transistor
Terminales de tornillo
Entrega personalizado con el programa de usuario, es posible a través de Elemento (Y7) -2010781 FÁCIL COMBINACIÓN
Entradas
Digital
Ocho
de que puede ser utilizado como analógicas
Cuatro
Salidas
Cantidad de salidas
Transistor: 4
Características adicionales
Reloj de tiempo Real
✔
Expansiones
Ampliable
red (Ethernet)
red (Ethernet)
Tensión de alimentación
24 V DC
Software
EASYSOFT-SWLIC/easySoft 7
Tipo de conexión
terminal de tornillo
Datos técnicos
General
Normas
EN 61000-6-2
EN 61000-6-3
IEC 60068-2-6
IEC 60068-2-27
IEC 60068-2-30
IEC 61131-2
EN 61010
EN 50178
EN 61000-6-3
IEC 60068-2-6
IEC 60068-2-27
IEC 60068-2-30
IEC 61131-2
EN 61010
EN 50178
AprobacionesAprobaciones
cULus
Aprobacionescertificado
CE
Aprobacionesenvío de clasificación
DNV GL
Aprobaciones
Dimensiones (W x H x D)
71.5 x 90 x 58 mm
Peso
0.155 kg
Montaje
Top-hat ferrocarril IEC/EN 60715, 35 mm o fijación de tornillo mediante la fijación de los soportes de ZB4-101-GF1 (accesorios)
Tipo de conexión
terminal de tornillo
EthernetConexiones
El conector RJ45, 8-pin
EthernetCable
CAT5
Terminal de capacidades
Terminales de tornilloSólido
0.2 – 4 mmDos
Terminales de tornilloflexible
0.2 – 2.5 mmDos
Terminales de tornilloSólido o conductor flexible, con virola
0,2 – 2,5 mmDos
Terminales de tornilloSólido o trenzado
22 – 12 AWG
Terminales de tornilloDestornillador estándar
0.8 x 3.5 mm
Terminales de tornilloPar de apriete
0.5 – 0.7 Nm
Terminales de tornilloPelar longitud
6.5 mm
Pantalla
Indicador de estado (LED)
Encendido/EJECUTAR
Ethernet
Ethernet
Condiciones climáticas ambientales
Temperatura ambiente de operación
-25 a 55, frío según IEC 60068-2-1, calor según IEC 60068-2-2 °C
La condensación
Tomar las medidas adecuadas para evitar la condensación
Almacenamiento [ϑ]
-40 – +70 °C
humedad relativa
en conformidad con IEC 60068-2-30, IEC 60068-2-78
5 – 95 %
5 – 95 %
La presión de aire (funcionamiento)
795 – 1080 hPa
Condiciones ambientales, mecánicos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibraciones
De acuerdo con IEC 60068-2-6
amplitud constante 0,15 mm: 10 – 57
la aceleración constante de 2 g: de 57 a 150 Hz
amplitud constante 0,15 mm: 10 – 57
la aceleración constante de 2 g: de 57 a 150 Hz
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
18 Impactos
Gota a IEC/EN 60068-2-31 [la altura de Caída]
50 mm
Caída libre, embalado (IEC/EN 60068-2-32)
0.3 m
Posición de montaje
Vertical u horizontal
Compatibilidad electromagnética (EMC)
Categoría de sobretensión/grado de contaminación
III/2
La descarga electrostática (ESD)estándar aplicado
según EN 61000-4-2 IEC
La descarga electrostática (ESD)Descarga de aire
8 kV
La descarga electrostática (ESD)Descarga de contacto
6 kV
Los campos electromagnéticos (RFI) EN 61000-4-3 IEC
0.8 – 1.0 GHz: 10
1.4 – 2 GHz: 3
2.0 – 2.7 GHz: 1 V/m
1.4 – 2 GHz: 3
2.0 – 2.7 GHz: 1 V/m
Supresión de interferencia de Radio
EN 61000-6-3 Clase B
Ráfaga
de acuerdo a la norma IEC/EN 61000-4-4
Los cables de la fuente: 2
Los cables de señal: 2 kV
Los cables de la fuente: 2
Los cables de señal: 2 kV
la potencia de los pulsos (Sobrecarga)
de acuerdo a la norma IEC/EN 61000-4-5
0,5 kV (los cables de la fuente, simétrica)
1 kV (los cables de la fuente, asimétrica)
0,5 kV (los cables de la fuente, simétrica)
1 kV (los cables de la fuente, asimétrica)
La inmunidad a la línea de cabo interferencias (IEC/EN 61000-4-6)
10 V
Resistencia de aislamiento
Despacho en el aire y distancias de fuga
nach EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
Resistencia de aislamiento
según EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
Respaldo del reloj en tiempo real
Respaldo del reloj en tiempo real
① Copia de seguridad de tiempo (horas) con completamente cargada condensador de doble capa
② Vida útil (años)
② Vida útil (años)
La precisión del reloj en tiempo real para entradas
typ. ± 2 (± 0.2 h⁄Año) s/día
dependiendo de la temperatura del aire ambiente de las fluctuaciones de hasta ± 5 s/día (± 0,5 h⁄año) son posibles
Precisión de repetición de los relés de temporización
La precisión de los relés de temporización (de valores)
± 0.02 %
ResoluciónLa Gama «S»
5 ms
ResoluciónRango De «M:S»
1 s
ResoluciónRango «H:M»
1 min
Fuente de alimentación
Tensión nominal [Ue]
24 VCC (-15/+20%) V
Rango permisible [Ue]
EL 20,4 – 28,8 V DC
Ondulación Residual
≦ 5 %
Siemens MPI, (opcional)
sí
La corriente de entrada
max. 80 mA en la Ue
De huecos de tensión
≤ 10 ms
Fusible
≧ 1A (T) UNA
Pérdida de potencia [P]
Normalmente De 2 W
La disipación de calor en 24 V DC
2 W
Entradas digitales de 24 V DC
Número de
Ocho
Entradas pueden ser utilizadas como entradas analógicas
4 (I5, I6, I7, I8)
Potencial de aislamiento
de fuente de alimentación: no
a la tarjeta de memoria: no
a Ethernet: sí
entre las variables de entrada: no
a partir de las salidas: sí
a la expansión de los dispositivos: sí
a la tarjeta de memoria: no
a Ethernet: sí
entre las variables de entrada: no
a partir de las salidas: sí
a la expansión de los dispositivos: sí
Tensión nominal [Ue]
24 V DC
Voltaje de entrada
Señal 0: ≦ 5 (I1 – I8)
Condición 1: ≧ 15 (I1 – I8) V DC
Condición 1: ≧ 15 (I1 – I8) V DC
La corriente de entrada de la señal de 1
3.3 (I1 – I4)
1.8 (I5 – I8) mA
1.8 (I5 – I8) mA
Tiempo de desaceleración
20 (0 -> 1/1 -> 0, de Rebote EN)
tipo de 0.015 (0 -> 1/1 -> 0, de Rebote OFF) ms
tipo de 0.015 (0 -> 1/1 -> 0, de Rebote OFF) ms
La longitud del Cable
100 (sin blindaje) m
Contador de frecuenciaNúmero de
4 (I1, I2, I3, I4)
Contador de frecuenciaContador de frecuencia
≦ 10 kHz
Contador de frecuenciaForma de pulso
Plaza
Contador de frecuenciaPulso pausa relación
1:1
Contador de frecuenciaLa longitud del Cable
≦ 20 (seleccionados) m
Contador IncrementalNúmero de contador de entradas
2 (I1 + I2, I3 + I4)
Contador IncrementalRango de valor
-2147483648 a +2147483647
Contador IncrementalContador de frecuencia
≦ 10 kHz
Contador IncrementalForma de pulso
Plaza
Contador IncrementalLa señal de desplazamiento
90°
Contador IncrementalPulso pausa relación
1:1
Contador IncrementalLa longitud del Cable
≦ 20 (seleccionados) m
Rápido contador de entradasNúmero de
4 (I1, I2, I3, I4)
Rápido contador de entradasRango de valor
-2147483648 a +2147483647
Rápido contador de entradasContador de frecuencia
≦ 10 kHz
Rápido contador de entradasForma de pulso
Plaza
Rápido contador de entradasPulso pausa relación
1:1
Rápido contador de entradasLa longitud del Cable
≦ 20 (seleccionados) m
Entradas analógicas
Número de
4 (I5, I6, I7, I8)
Potencial de aislamiento
de fuente de alimentación: no
a la tarjeta de memoria: no
a Ethernet: sí
entre las variables de entrada: no
a partir de las salidas: sí
a la expansión de los dispositivos: sí
a la tarjeta de memoria: no
a Ethernet: sí
entre las variables de entrada: no
a partir de las salidas: sí
a la expansión de los dispositivos: sí
Tipo de entrada
El voltaje de DC
El alcance de la señal
0-10 V DC
Resolución
12 Bits (valor 0 – 4095)
Impedancia de entrada
13.3 kΩ
La precisión del valor realdos dispositivos de la serie
± 3 , ± 0.12 V %
La precisión del valor realEn un solo dispositivo
± 2, ± 0.12 V %
Tiempo de conversión analógica/digital
cada ciclo de CPU ms
La corriente de entrada
< 1 mA
La longitud del Cable
≦ 30, proyectó m
Salidas de Transistor
Número de
Cuatro
Tensión nominal [Ue]
24 V DC
Rango permisible [Ue]
EL 20,4 – 28,8 V DC
Ondulación Residual
5 %
Corriente de la fuente de
Norma./max. 15 mA
Siemens MPI, (opcional)
Sí (Precaución: Un cortocircuito se produce si una tensión de alimentación de la polaridad incorrecta se aplica a las salidas.)
Potencial de aislamiento
de fuente de alimentación: sí
a la tarjeta de memoria: sí
a Ethernet: sí
A partir de las entradas: sí
para los botones de control: sí
entre las salidas: ninguna
a la expansión de los dispositivos: sí
a la tarjeta de memoria: sí
a Ethernet: sí
A partir de las entradas: sí
para los botones de control: sí
entre las salidas: ninguna
a la expansión de los dispositivos: sí
Corriente de operación nominal en la señal «1» DC por canal [Ie]
Max. 0.5 a
Corriente Residual en el 0 de la señal por canal
< 0.005 mA
Max. la tensión de salida
1 (en el estado 0 por canal)
U = Ue– 1 V (señal 1 en la Ie= 0,5 A) V
U = Ue– 1 V (señal 1 en la Ie= 0,5 A) V
Protección de corto circuito
sí, electrónicos (Q1 – Q4)
Corto-circuito de corriente de disparo para Run≦ 10 mΩ
0.7 ≦ yoe≦ 1,7 por salida
dependiendo del número de canales activos y su carga de Un
dependiendo del número de canales activos y su carga de Un
Total de corriente de corto circuito
6.8
Térmica de recorte
Sí
Max. frecuencia de funcionamiento constante con carga resistiva
abhängig von der Zykluszeit des Basisgeräts und bei Erweiterungsgeräten auch von deren Übertragungszeit Operaciones/h
La conexión en paralelo de salidasCon carga resistiva, inductiva de la carga externa es un supresor del circuito, la combinación dentro de un grupo
Grupo 1: T1 a T4
La conexión en paralelo de salidasNúmero de salidas [máx.]
Cuatro
La conexión en paralelo de salidasMax. corriente total
2 Un
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoDC-13, T0.95 = 72 ms, R = 48 Ohmios, L = 1.15 HEl factor de utilización
0.25 g
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoDC-13, T0.95 = 72 ms, R = 48 Ohmios, L = 1.15 HFactor del deber
100 % DF
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoT0.95 = 15 ms, R = 48 Ohmios, L = 0.24 HEl factor de utilización
0.25 g
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoT0.95 = 15 ms, R = 48 Ohmios, L = 0.24 HFactor del deber
100 % DF
Carga inductiva según EN 60947-5-1Externa con supresor de circuitoEl factor de utilización
1 g
Carga inductiva según EN 60947-5-1Externa con supresor de circuitoFactor del deber
100 % DF
Carga inductiva según EN 60947-5-1Externa con supresor de circuitoMax. frecuencia de conmutación máx. factor del deber
Dependiendo del circuito supresor de Operaciones
Tensión de alimentación UAux
Pérdida de potencia [P]
2 W
Ethernet
Velocidad de transferencia de datos
10/100 Mbit/s
Conexiones
El conector RJ45, 8-pin
Cable
CAT5
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
2 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
Los PLC (EG000024) / módulo lógico (EC001417)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / control lógico Programable (SPS) / módulo lógico (ecl@ss10.0.1-27-24-22-16 [AKE539014])
Tensión de alimentación de CA de 50 Hz
0 – 0 V
Tensión de alimentación de CA de 60 Hz
0 – 0 V
Tensión de alimentación DC
El 20,4 – 28,8 V
Voltaje tipo de tensión de alimentación
DC
Corriente de conmutación
0.5 a
Número de entradas analógicas
Cuatro
Número de salidas analógicas
Cero
Número de entradas digitales
Ocho
Número de salidas digitales
Cuatro
Con salida de relé
No
Número de HW-interfaces Ethernet industrial
Uno
Número de interfaces PROFINET
Cero
Número de HW-interfaces RS-232
Cero
Número de HW-interfaces RS-422
Cero
Número de HW-interfaces RS-485
Cero
Número de HW-interfaces de serie TTY
Cero
Número de HW-interfaces USB
Cero
Número de HW-interfaces paralelo
Cero
Número de HW-interfaces Inalámbricas
Cero
Número de HW-interfaces de otros
Uno
Con interfaz óptica
No
Apoyo a protocolo TCP/IP
Sí
El apoyo de protocolo de PROFIBUS
No
El apoyo de protocolo para PUEDE
No
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
Sí
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
No
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
No
Radio Bluetooth estándar
No
Radio estándar WLAN 802.11
No
Radio estándar GPRS
No
Radio estándar GSM
No
Radio estándar UMTS
No
IO link master
No
La redundancia
No
Con pantalla
No
Grado de protección (IP)
IP20
Dispositivo básico
Sí
Ampliable
Sí
Dispositivo de expansión
No
Con temporizador
Sí
Montaje en riel posible
Sí
Montaje en pared/montaje directo
Sí
Frente construir en posible
Sí
Bastidor de montaje posible
No
Adecuado para las funciones de seguridad
No
Categoría según EN 954-1
Ninguno
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Appendant operación del agente (Ex ia)
No
Appendant operación del agente (Ex ib)
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
Ancho
71.5 mm
Altura
90 mm
Profundidad
58 mm
Aprobaciones
UL File No.
E205091
UL Categoría de Control No.
NRAQ/7
América Del Norte Certificación
UL
Grado de Protección
IEC: IP20, UL/CSA Tipo: –
Dimensiones
Solo los usuarios registrados que hayan comprado este producto pueden hacer una valoración.
Valoraciones
No hay valoraciones aún.
