EASY-E4-AC-12RC1 197215 4500558 EATON ELECTRIC Relés de Control, easyE4 (ampliable, Ethernet), 100 240 V AC,..
Disponibilidad:
Relés de Control, easyE4 (ampliable, Ethernet), 100 – 240 V AC, 110 V – 240 V DC, Entradas Digitales: 8, de las Salidas Digitales: 4 relais, terminal de tornillo
Nano Controlador easy E4; Aparato base; 110 – 230 V AC; 8 ED; 4 SD; Relé; Con Pantalla y teclas; Ethernet; Conexión a tornillo
- Descripción
- Valoraciones (0)
Descripción

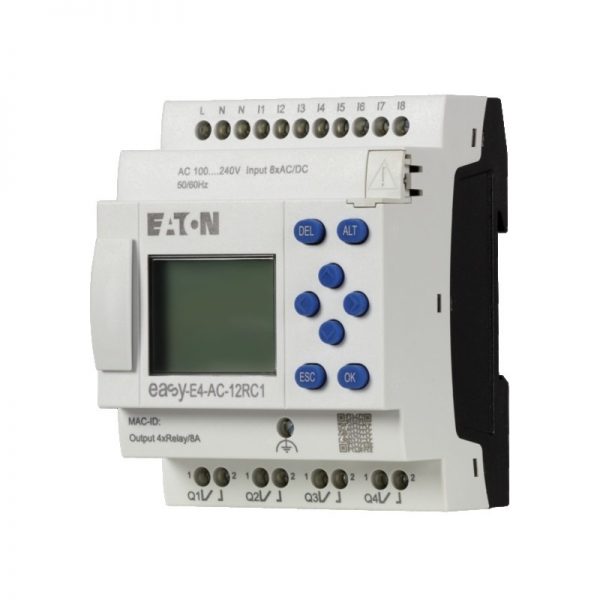

Relés de Control de easyE4 con pantalla (expandible, Ethernet), 100 – 240 V AC, 110 – 220 V DC (cULus: 100 – 110 V DC), Entradas Digitales: 8, terminal de tornillo
Retransmisión de control electrónico fácil-E4 con tensión de alimentación de 100 a 240 V de CA o de 100 a 240 V DC. En cULus aplicaciones se aplica 100 a 110 VDC para todos V de CC de la Información. 8 entradas digitales con 100 – 240 VAC o 100 bis 240 VDC están disponibles. El relé de control fácil-E4 tiene 4 salidas de relé para el 12 – 250 vac o 12 – 240VDC. El relé de control está equipado con una pantalla, un reloj, una interfaz de Ethernet integrada y terminales de tornillo. Este relé de control fácil-E4 puede ser ampliado con la entrada/salida digital extensiones de la easyE4 de la serie. Una entrega con su propio programa de usuario, es posible a través de catálogo no. 2010781 DE FÁCIL COMBINACIÓN.
Programa de entrega
La función básica de
easyE4 dispositivo básico
Descripción
Retransmisión de control electrónico
con pantalla
con la interfaz Ethernet
Expandible con la easyE4 de la serie de entrada/salida digital expansiones con fácil-E4-CONNECT1 conector (Elemento Y7-197225)
Voltaje nominal de operación de 100 a 240 VCA o de 100 a 240 VDC (cULus: de 100 a 110 VDC)
Entradas digitales: 8
Salidas digitales: 4 relés
Terminales de tornillo
Entrega personalizado con el programa de usuario, es posible a través de Elemento (Y7) -2010781 FÁCIL COMBINACIÓN
con pantalla
con la interfaz Ethernet
Expandible con la easyE4 de la serie de entrada/salida digital expansiones con fácil-E4-CONNECT1 conector (Elemento Y7-197225)
Voltaje nominal de operación de 100 a 240 VCA o de 100 a 240 VDC (cULus: de 100 a 110 VDC)
Entradas digitales: 8
Salidas digitales: 4 relés
Terminales de tornillo
Entrega personalizado con el programa de usuario, es posible a través de Elemento (Y7) -2010781 FÁCIL COMBINACIÓN
Entradas
Digital
Ocho
Salidas
Cantidad de salidas
Relé: 4
Características adicionales
Reloj de tiempo Real
✔
Pantalla y teclado
✔
Expansiones
Ampliable
red (Ethernet)
red (Ethernet)
Tensión de alimentación
100 – 240 V AC, 100 – 240 V DC (cULus: 100 – 110 V CC)
Software
EASYSOFT-SWLIC/easySoft 7
Tipo de conexión
terminal de tornillo
Datos técnicos
General
Normas
EN 61000-6-2
EN 61000-6-3
IEC 60068-2-6
IEC 60068-2-27
IEC 60068-2-30
IEC 61131-2
EN 61010
EN 50178
EN 61000-6-3
IEC 60068-2-6
IEC 60068-2-27
IEC 60068-2-30
IEC 61131-2
EN 61010
EN 50178
AprobacionesAprobaciones
cULus
Aprobacionescertificado
CE
Dimensiones (W x H x D)
71.5 x 90 x 58 mm
Peso
0.226 kg
Montaje
Top-hat ferrocarril IEC/EN 60715, 35 mm o fijación de tornillo mediante la fijación de los soportes de ZB4-101-GF1 (accesorios)
Tipo de conexión
terminal de tornillo
EthernetConexiones
El conector RJ45, 8-pin
EthernetCable
CAT5
Terminal de capacidades
Terminales de tornilloSólido
0.2 – 4 mmDos
Terminales de tornilloflexible
0.2 – 2.5 mmDos
Terminales de tornilloSólido o conductor flexible, con virola
0,2 – 2,5 mmDos
Terminales de tornilloSólido o trenzado
22 – 12 AWG
Terminales de tornilloDestornillador estándar
0.8 x 3.5 mm
Terminales de tornilloPar de apriete
0.5 – 0.7 Nm
Terminales de tornilloPelar longitud
6.5 mm
Pantalla
Pantalla – Tipo De
Monocromo
Líneas x caracteres
6 x 16
Condiciones climáticas ambientales
Temperatura ambiente de operación
-25 a 55, frío según IEC 60068-2-1, calor según IEC 60068-2-2 °C
La condensación
Tomar las medidas adecuadas para evitar la condensación
Pantalla LCD (legible)
0 – 55 °C
Almacenamiento [ϑ]
-40 – +70 °C
humedad relativa
en conformidad con IEC 60068-2-30, IEC 60068-2-78
5 – 95 %
5 – 95 %
La presión de aire (funcionamiento)
795 – 1080 hPa
Condiciones ambientales, mecánicos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibraciones
De acuerdo con IEC 60068-2-6
amplitud constante 0,15 mm: 10 – 57
la aceleración constante de 2 g: de 57 a 150 Hz
amplitud constante 0,15 mm: 10 – 57
la aceleración constante de 2 g: de 57 a 150 Hz
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
18 Impactos
Gota a IEC/EN 60068-2-31 [la altura de Caída]
50 mm
Caída libre, embalado (IEC/EN 60068-2-32)
0.3 m
Posición de montaje
Vertical u horizontal
Compatibilidad electromagnética (EMC)
Categoría de sobretensión/grado de contaminación
III/2
La descarga electrostática (ESD)estándar aplicado
según EN 61000-4-2 IEC
La descarga electrostática (ESD)Descarga de aire
8 kV
La descarga electrostática (ESD)Descarga de contacto
6 kV
Los campos electromagnéticos (RFI) EN 61000-4-3 IEC
0.8 – 1.0 GHz: 10
1.4 – 2 GHz: 3
2.0 – 2.7 GHz: 1 V/m
1.4 – 2 GHz: 3
2.0 – 2.7 GHz: 1 V/m
Supresión de interferencia de Radio
EN 61000-6-3 Clase B
Ráfaga
de acuerdo a la norma IEC/EN 61000-4-4
Los cables de la fuente: 2
Los cables de señal: 2 kV
Los cables de la fuente: 2
Los cables de señal: 2 kV
la potencia de los pulsos (Sobrecarga)
de acuerdo a la norma IEC/EN 61000-4-5
1 kV (los cables de la fuente, simétrica)
2 kV (los cables de la fuente, asimétrica)
1 kV (los cables de la fuente, simétrica)
2 kV (los cables de la fuente, asimétrica)
La inmunidad a la línea de cabo interferencias (IEC/EN 61000-4-6)
10 V
Resistencia de aislamiento
Despacho en el aire y distancias de fuga
nach EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
Resistencia de aislamiento
según EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
Respaldo del reloj en tiempo real
Respaldo del reloj en tiempo real
① Copia de seguridad de tiempo (horas) con completamente cargada condensador de doble capa
② Vida útil (años)
② Vida útil (años)
La precisión del reloj en tiempo real para entradas
typ. ± 2 (± 0.2 h⁄Año) s/día
dependiendo de la temperatura del aire ambiente de las fluctuaciones de hasta ± 5 s/día (± 0,5 h⁄año) son posibles
Precisión de repetición de los relés de temporización
La precisión de los relés de temporización (de valores)
± 0.02 %
ResoluciónLa Gama «S»
5 ms
ResoluciónRango De «M:S»
1 s
ResoluciónRango «H:M»
1 min
Fuente de alimentación
Tensión nominal [Ue]
100 – 240V DC (-15/+10%)
100 – 240 CC (cULus: 100 -110 DC) (-15/+10%) V
100 – 240 CC (cULus: 100 -110 DC) (-15/+10%) V
Rango permisible [Ue]
85 – 264 V AC
85 – 264 V DC (cULus: 85 – 120 V DC)
85 – 264 V DC (cULus: 85 – 120 V DC)
Ondulación Residual
≦ 5 %
Siemens MPI, (opcional)
sí
Frecuencia
50/60 (± 5%) Hz
De huecos de tensión
≤ 20 ms a 100 v de CA
10 ms a 100 v DC ms
10 ms a 100 v DC ms
Fusible
≧ 1A (T) UNA
Pérdida de potencia [P]
Normalmente El 10 W
Entradas digitales 115/230 V AC
Número de
Ocho
Pantalla De Estado
Display LCD
Potencial de aislamiento
de fuente de alimentación: no
para tarjeta de memoria: no
para la interfaz Ethernet: sí
entre las variables de entrada: no
a partir de las salidas: sí
a la unidad de base: sí
a la expansión de unidades: sí
para tarjeta de memoria: no
para la interfaz Ethernet: sí
entre las variables de entrada: no
a partir de las salidas: sí
a la unidad de base: sí
a la expansión de unidades: sí
Tensión nominal [Ue]
100 – 240 V AC
100 – 240 V DC (cULus: 100 – 110 V CC) V
100 – 240 V DC (cULus: 100 – 110 V CC) V
Voltaje de entrada [Ue]
Condición 0: 0 – 40V AC/DC
Condición 1: 79-264 V AC/DC (cULus: 79-264 V AC/79-120 V DC) V
Condición 1: 79-264 V AC/DC (cULus: 79-264 V AC/79-120 V DC) V
Frecuencia nominal
50/60 Hz
La corriente de entrada de la señal de 1
I1 – I6: 6 x 0,25 (a 115 V CA, 60 Hz)
I7, I8: 2 x 4 (a 115 V CA, 60 Hz)
I1 – I6: 6 x 0,5 (a 230 V AC, 50 Hz)
I7, I8: 2 x 6 (a 230 V AC, 50 Hz)
I1 – I8: 8 x 0,25 (a 115 V DC)
I1 – I8: 8 x 0,5 (a 230V DC) mA
I7, I8: 2 x 4 (a 115 V CA, 60 Hz)
I1 – I6: 6 x 0,5 (a 230 V AC, 50 Hz)
I7, I8: 2 x 6 (a 230 V AC, 50 Hz)
I1 – I8: 8 x 0,25 (a 115 V DC)
I1 – I8: 8 x 0,5 (a 230V DC) mA
Tiempo de desaceleración
45/38 (0 -> 1/1 -> 0, de rebote EN 50/60Hz) para CA
tipo de 25⁄21 (0 -> 1/1 -> 0, de rebote 50/60Hz) para CA
20 (0 -> 1/1 -> 0, de rebote) para DC
tipo de 0.03 (0 -> 1/1 -> 0, de rebote) para DC ms
tipo de 25⁄21 (0 -> 1/1 -> 0, de rebote 50/60Hz) para CA
20 (0 -> 1/1 -> 0, de rebote) para DC
tipo de 0.03 (0 -> 1/1 -> 0, de rebote) para DC ms
La longitud del Cable
40 (sin blindaje) (I1 – I6)
100 (sin blindaje) (I7, I8) m
100 (sin blindaje) (I7, I8) m
Salidas de relé
Número de
Cuatro
Salidas en grupos de
Uno
Paralelo de conmutación de las salidas para el aumento de la producción
No se permite
La protección de un relé de salida
B16 interruptor de circuito o 8 (T) fusible
Potencial de aislamiento
Aislamiento de seguridad conforme a EN 50178: 300 V AC
Básico de aislamiento: 600 V AC
de fuente de alimentación: sí
A partir de las entradas: sí
entre las salidas: sí
a Ethernet: sí
para los botones de control: sí
a la expansión de los dispositivos: sí
Básico de aislamiento: 600 V AC
de fuente de alimentación: sí
A partir de las entradas: sí
entre las salidas: sí
a Ethernet: sí
para los botones de control: sí
a la expansión de los dispositivos: sí
ContactosCorriente térmica convencional (10 UL)
8 Un
ContactosRecomendado para carga: 12 V AC/DC
> 500 mA
ContactosNominal soportada de impulso de tensión Uimpde contacto de la bobina
6 kV
ContactosTensión nominal [Ue]
240 V AC
Tensión nominal de aislamiento [Uyo]
240 V AC
Aislamiento de seguridad conforme a EN 50178
300 entre bobina y contacto
300 entre dos contactos V AC
300 entre dos contactos V AC
La capacidad de fabricación deCA–15, 250 V CA, 3 A (600 ops./h) [Operaciones]
Trescientos mil
La capacidad de fabricación deDC-13, L/R ≦ 150 ms, 24 V DC, 1 a (500 S/h) [Operaciones]
Doscientos mil
Capacidad de rupturaAC-15 A, 250 V CA, 3 A (600 Ops./h) [Operaciones]
Trescientos mil
Capacidad de rupturaDC-13, L/R ≦ 150 ms, 24 V DC, 1 a (500 S/h) [Operaciones]
Doscientos mil
El filamento de la bombilla de carga1000 W en 230/240 V AC [Operaciones]
Veinticinco mil
El filamento de la bombilla de carga500 W en 115/120 V AC [Operaciones]
Veinticinco mil
Lámpara fluorescente de cargaLámpara fluorescente de carga de 10 x 58 W en 230/240 V ACArriba dispositivo eléctrico [Operaciones]
Veinticinco mil
Lámpara fluorescente de cargaLámpara fluorescente de carga de 10 x 58 W en 230/240 V ACNo Compensadas [Operaciones]
Veinticinco mil
Lámpara fluorescente de cargaLámpara fluorescente de carga 1 x 58 W en 230/240 V AC, convencional, compensada [Operaciones]
Veinticinco mil
Frecuencia de conmutaciónOperaciones mecánicas
10 x 10Seis
Frecuencia de conmutaciónFrecuencia de conmutación
10 Hz
Frecuencia de conmutaciónCarga resistiva/de la lámpara de carga
2 Hz
Frecuencia de conmutaciónCarga inductiva
0,5 Hz
UL/CSACorriente ininterrumpida a 240 V de CA
10 Un
UL/CSAIninterrumpida de corriente a 24 V DC
8 Un
UL/CSACAClasificación del Circuito de Control de los Códigos de la categoría de utilización)
B 300 Luz Piloto Deber
UL/CSACAMax. voltaje de operación nominal
300 V AC
UL/CSACAmax. corriente continua térmica cos ϕ = 1 a B 300
5 Un
UL/CSACAmax. cierre/apertura cos ϕ ≠ capacidad 1 a B 300
3600/360 VA
UL/CSADCClasificación del Circuito de Control de los Códigos de la categoría de utilización)
R 300 Luz Piloto Deber
UL/CSADCMax. voltaje de operación nominal
300 V DC
UL/CSADCMax. térmica de la corriente ininterrumpida en R 300
Uno
UL/CSADCMax. cierre/apertura de la capacidad a R 300
28/28 VA
Tensión de alimentación UAux
Pérdida de potencia [P]
10 W
Ethernet
Velocidad de transferencia de datos
10/100 Mbit/s
Conexiones
El conector RJ45, 8-pin
Cable
CAT5
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
Los PLC (EG000024) / módulo lógico (EC001417)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / control lógico Programable (SPS) / módulo lógico (ecl@ss10.0.1-27-24-22-16 [AKE539014])
Tensión de alimentación de CA de 50 Hz
85 – 264 V
Tensión de alimentación de CA de 60 Hz
85 – 264 V
Tensión de alimentación DC
85 – 264 V
Voltaje tipo de tensión de alimentación
AC/DC
Corriente de conmutación
8 Un
Número de entradas analógicas
Cero
Número de salidas analógicas
Cero
Número de entradas digitales
Ocho
Número de salidas digitales
Cuatro
Con salida de relé
Sí
Número de HW-interfaces Ethernet industrial
Uno
Número de interfaces PROFINET
Cero
Número de HW-interfaces RS-232
Cero
Número de HW-interfaces RS-422
Cero
Número de HW-interfaces RS-485
Cero
Número de HW-interfaces de serie TTY
Cero
Número de HW-interfaces USB
Cero
Número de HW-interfaces paralelo
Cero
Número de HW-interfaces Inalámbricas
Cero
Número de HW-interfaces de otros
Uno
Con interfaz óptica
No
Apoyo a protocolo TCP/IP
Sí
El apoyo de protocolo de PROFIBUS
No
El apoyo de protocolo para PUEDE
No
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
Sí
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
No
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
No
Radio Bluetooth estándar
No
Radio estándar WLAN 802.11
No
Radio estándar GPRS
No
Radio estándar GSM
No
Radio estándar UMTS
No
IO link master
No
La redundancia
No
Con pantalla
Sí
Grado de protección (IP)
IP20
Dispositivo básico
Sí
Ampliable
Sí
Dispositivo de expansión
No
Con temporizador
Sí
Montaje en riel posible
Sí
Montaje en pared/montaje directo
Sí
Frente construir en posible
Sí
Bastidor de montaje posible
No
Adecuado para las funciones de seguridad
No
Categoría según EN 954-1
Ninguno
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Appendant operación del agente (Ex ia)
No
Appendant operación del agente (Ex ib)
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
Ancho
71.5 mm
Altura
90 mm
Profundidad
58 mm
Aprobaciones
UL File No.
E205091
UL Categoría de Control No.
NRAQ/7
América Del Norte Certificación
UL
Grado de Protección
IEC: IP20, UL/CSA Tipo: –
Dimensiones
Solo los usuarios registrados que hayan comprado este producto pueden hacer una valoración.
Valoraciones
No hay valoraciones aún.
