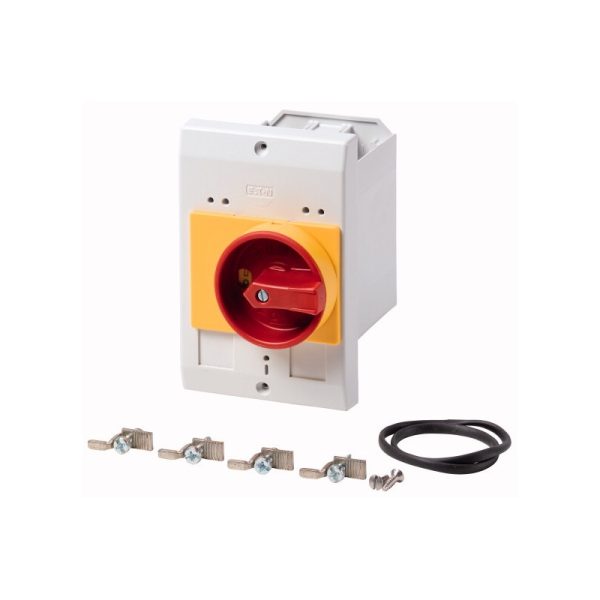

+E-PKZ0-GR 081867 EATON ELECTRIC Caja aislante de empotrar Con mando giratorio Rojo/Amarillo Para PKZM0 Mont..
Disponibilidad:
Caja aislante de empotrar; Con mando giratorio Rojo/Amarillo; Para PKZM0; Montaje en fábrica
- Descripción
- Valoraciones (0)
Descripción
Aislamiento del recinto, +manilla giratoria, rojo/amarillo, montaje al ras
La combinación de tipo de aislamiento del recinto
Programa de entrega
Gama de productos
Accesorios
Subrango
Instalación de cerramientos
Accesorios
Aislamiento de los recintos para PKZ
con rojo-amarillo botón giratorio, para su uso como interruptor de PARADA de EMERGENCIA de acuerdo con la norma EN 60204
Grado de Protección
Frente IP55
Para el uso con
PKZM0-…
+NHI o U o
+NHI-E
+L-PKZ0 (2)
+NHI o U o
+NHI-E
+L-PKZ0 (2)
Al realizar el pedido con la unidad básica
Notas
Integrado con PE(N) de la terminal.
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+40 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Por favor, pregunte
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / carcasa Vacío para las celdas (EC000712)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Componente de baja tensión de la tecnología de conmutación de Vacío / de la vivienda para los dispositivos de conmutación (ecl@ss10.0.1-27-37-13-01 [AKN343014])
Material de la carcasa
De plástico
Ancho
90.2 mm
Altura
129 mm
Profundidad
93 mm
Con la cubierta transparente
No
Adecuado para parada de emergencia
Sí
Modelo
Construido-en
Grado de protección (IP)
IP55
Grado de protección (NEMA)
Otros
Aprobaciones
Normas De Producto
UL 508; CSA-C22.2 Nº 14; la norma iec60947-4-1; marcado CE
UL File No.
E36332
UL Categoría de Control No.
NLRV
Archivo CSA No.
Cien sesenta y cinco mil seiscientos veintiocho
CSA Clase No.
3211-05
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No
Dimensiones
Aislamiento de gabinete para montaje al ras
