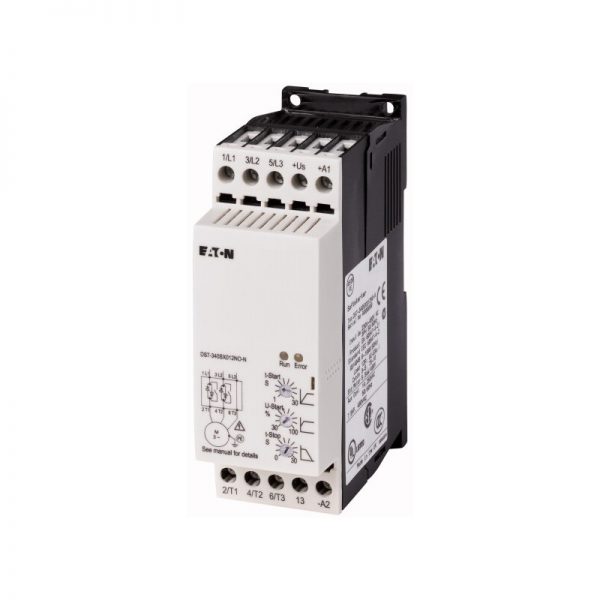

DS7-342SX009N0-N 134928 EATON ELECTRIC Arrancador suave DS7 9A 200-480 V AC us 110/230 V AC
Disponibilidad:
Arrancador suave DS7; 9A; 200-480 V AC; us=110/230 V AC
- Descripción
- Valoraciones (0)
Descripción
Arrancador suave, 9, 200 – 480 V CA, Us= 110 – 230 V AC, tamaño de Fotograma FS1
Arrancador suave, Descripción: Con bypass interno contactos, Función: arrancadores Suaves para tres-fase de carga, tensión de alimentación de Red (50/60 Hz): límite superior normal (LSN= 200 – 480 V CA, tensión de Alimentación: Us= 110 – 230 V CA, tensión de Control: UC= 110 – 230 V AC, Asignado potencia del motor (conexión Estándar, En Línea) a 400 V, 50 Hz: P= 4 kW, a 460 V, 60 Hz: P= 5 HP, corriente de operación Nominal de CA-53: Ie= 9 A, tensión Nominal: Ue= 200 V, 230 V, 400 V, 480 V, Conexión SmartWire-DT: no, tamaño de Fotograma: FS1, Normas: IEC/EN 60947-4-2, UL 508, CSA22.2-14
Programa de entrega
Descripción
Con bypass interno contactos
La función
Los arrancadores suaves para tres-fase de carga
Tensión de alimentación de red (50/60 Hz) [ULN]
200 – 480 V CA
Tensión de alimentación [Us]
110 – 230 V AC
La tensión de Control [UC]
110 – 230 V AC
Asignado potencia del motor (conexión Estándar, En Línea)
a 400 V, 50 Hz [P]
4 kW
a 460 V, 60 Hz [P]
5 HP
Corriente de operación nominal
CA-53 [Ie]
9 Un
Tensión nominal [Ue]
200 V
230 V
400 V
480 V
230 V
400 V
480 V
Conexión SmartWire-DT
no
Tamaño de fotograma
FS1
Datos técnicos
General
Normas
IEC/EN 60947-4-2
UL 508
CSA22.2-14
UL 508
CSA22.2-14
Aprobaciones
CE
Aprobaciones
UL
CSA
C-Tick
UkrSEPRO
CSA
C-Tick
UkrSEPRO
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-3
El calor húmedo, cíclico, IEC 60068-2-10
El calor húmedo, cíclico, IEC 60068-2-10
Temperatura ambienteOperación [ϑ]
-5 – +40
hasta 60 en el 2% de reducción de potencia por Kelvin, el aumento de temperatura °C
hasta 60 en el 2% de reducción de potencia por Kelvin, el aumento de temperatura °C
Temperatura ambienteAlmacenamiento [ϑ]
-25 – +60 °C
Altitud
0 – 1000 m, por encima de que el 1% de reducción de potencia por cada 100 m , hasta 2000 m m
Posición de montaje
Vertical
Grado de protecciónGrado de Protección
IP20
Protección contra los contactos directos
De los dedos y la parte posterior de la mano a prueba de
Categoría de sobretensión/grado de contaminación
II/2
Resistencia a los golpes
8 g/11 ms
Resistencia a la vibración según EN 60721-3-2
2M2
Nivel de interferencia de Radio (IEC/EN 55011)
Un
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0.45 W
Peso
0,4 kg
Principal la realización de rutas de
Voltaje nominal de funcionamiento [Ue]
200 – 480 V CA
Frecuencia de alimentación [fLN]
50/60 Hz
Corriente de operación nominal [Ie]CA-53 [Ie]
9 Un
Asignado potencia del motor (conexión Estándar, En Línea)a 230 V, 50 Hz [P]
2.2 kW
Asignado potencia del motor (conexión Estándar, En Línea)a 400 V, 50 Hz [P]
4 kW
Asignado potencia del motor (conexión Estándar, En Línea)a 200 V, 60 Hz [P]
2 HP
Asignado potencia del motor (conexión Estándar, En Línea)a 230 V, 60 Hz [P]
3 HP
Asignado potencia del motor (conexión Estándar, En Línea)a 460 V, 60 Hz [P]
5 HP
La sobrecarga de ciclo IEC/EN 60947-4-2AC-53a
9: AC-53a: 3 – 5: 75 – 10
La sobrecarga de ciclo IEC/EN 60947-4-2Derivación interna contactos
✓
Clasificación de cortocircuitoEscriba «1» coordinación
PKM0-10 (+ CL-PKZ0)
Clasificación de cortocircuitoEscriba «2» coordinación (adicionales con los fusibles para la coordinación de tipo «1»)
3 x 170M1362
Portafusibles (número x de la parte no.)
3 x 170H1007
Terminal de capacidades
Longitudes de CableSólido
1 x (0.75 – 4)
2 x (0.75 – 2.5) mmDos
2 x (0.75 – 2.5) mmDos
Longitudes de CableFlexible con el casquillo
1 x (0.75 – 2.5)
2 x (0.75 – 2.5) mmDos
2 x (0.75 – 2.5) mmDos
Longitudes de CableSólido o trenzado
18 – 10 AWG
Longitudes de CablePar de apriete
1.2 Nm
Longitudes de CableDestornillador (PZ: Pozidriv)
PZ2; 1 x 6 mm mm
Los cables de ControlSólido
1 x (0.75 – 4)
2 x (0.75 – 2.5) mmDos
2 x (0.75 – 2.5) mmDos
Los cables de ControlFlexible con el casquillo
1 x (0.75 – 2.5)
2 x (0.75 – 2.5) mmDos
2 x (0.75 – 2.5) mmDos
Los cables de ControlSólido o trenzado
18 – 10 AWG
Los cables de ControlPar de apriete
1.2 Nm
Los cables de ControlDestornillador
0,8 x 5,5
1 x 6 mm
1 x 6 mm
Circuito de Control
Entradas digitalesLa tensión de ControlAC operados
110 V AC – 15 % – 230 V CA +10 % V CA
Entradas digitalesConsumo de corriente 24 VExterna De 24 V
1.6 mA
Entradas digitalesConsumo de corriente de 230 V
4 mA
Entradas digitalesPick-up de voltajeAC operados
108 – 253 V AC
Entradas digitalesCaída de voltaje [x Us]AC operados
0 – 15 V AC
Entradas digitalesLa hora de recogidaAC operados
250 ms
Entradas digitalesTiempo de caídaAC operados
350 ms
Regulador de suministro deTensión [Us]
110 V CA -15 % – 230 V CA +10 % V
Regulador de suministro deConsumo de corriente [Ie]
50 mA
Regulador de suministro deNotas
Externa tensión de alimentación
Salidas de reléNúmero de
1 (TOR)
Salidas de reléRango de tensión de
=UsV AC
Salidas de reléAC-11 rango de corriente
1 A, AC-11
Función de arranque suave
Tiempos de rampaLa aceleración
1 – 30 s
Tiempos de rampaLa desaceleración
0 – 30 s
Inicio de voltaje (= apagado voltaje)
30100 %
Inicio pedestal
30 – 100 %
Campos de aplicaciónCampos de aplicación
El arranque suave de las tres fases en motores asíncronos
Campos de aplicación1-los motores de fase
●
Campos de aplicación3-fase de motores
✓
Funciones
De conmutación rápida (semiconductor contactor)
– (mínimo tiempo de rampa 1s)
Función de arranque suave
✓
Arrancador inversor
Solución externa necesaria
La supresión de transitorios de cierre
✓
La supresión de la DC componentes para motores
✓
Potencial de aislamiento entre la alimentación y el control de secciones
✓
Notas
Nominal soportada de impulso de voltaje:
- 1.2 µs/50 µs (tiempo de subida/bajada del pulso de la IEC/EN 60947-2 o -3)
- Se aplica para el circuito de control de alimentación/sección/caja
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
9 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0.45 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0.45 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-5 °C
Ambiente de funcionamiento temperatura máx.
+40 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / motor de arranque Suave (EC000640)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Carga de ruptura, motor breakout / Semiconductor controlador de motor o motor de arranque suave (ecl@ss10.0.1-27-37-09-07 [ACO300011])
El funcionamiento nominal Ie corriente a 40 °C Tu
9 Un
Voltaje nominal de funcionamiento de la Ue
230 – 460 V
Potencia nominal del motor de tres fases, en línea a 230 V
2.2 kW
Potencia nominal del motor de tres fases, en línea, a 400 V
4 kW
Potencia nominal del motor de tres fases, en el interior del delta, a 230 V
0 kW
Potencia nominal del motor de tres fases, en el interior del delta, a 400 V
0 kW
La función
Sola dirección
Derivación interna
Sí
Con pantalla
No
El control de par
No
Nominal temperatura ambiente sin degradación
40 °C
Clasificados de control de la tensión de alimentación Us AC 50HZ
110 – 230 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
110 – 230 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
0 – 0 V
Voltaje tipo de accionamiento
CA
Integrado de protección contra sobrecarga del motor
No
La liberación de la clase
Otros
Grado de protección (IP)
IP20
Grado de protección (NEMA)
Uno
Aprobaciones
Normas De Producto
IEC/EN 60947-4-2; GB 14048.6; UL 508; CSA-C22.2 No 0-M91; CSA-C22.2 No 14-05 marcado CE
UL File No.
E251034
Archivo CSA No.
Dos millones quinientos once mil trescientos cinco
CSA Clase No.
Trescientos veintiún mil cien seis
Diseñado especialmente para América del Norte
No
Adecuado para
Circuitos
Limitación De La Corriente En El Disyuntor
No
Max. Clasificación De Voltaje
480 V
Grado de Protección
IP20; UL/CSA Tipo 1
Dimensiones
