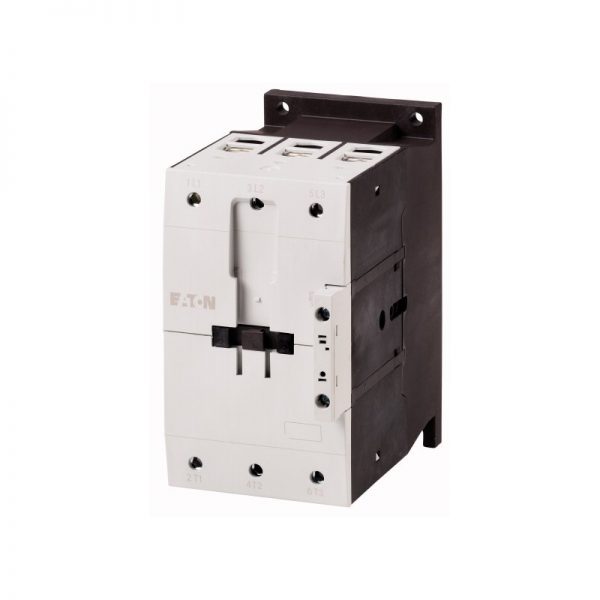

Contactor para Semiconductores Conexión a tornillo 3 polos 115 A 55 kW 400 V AC-3 RAC240
- Descripción
- Valoraciones (0)
Descripción
Contactores para las Industrias de Semiconductores acc. SEMI F47, 380 V 400 V: 115, RAC 240: 190 – 240 V, 50/60 Hz, terminales de Tornillo
Contactor de Aplicación: Contactores para las Industrias de Semiconductores acc. SEMI F47, Contactores de hasta 150 a con electrónica de accionamiento, categoría de Utilización: AC-1: No inductivas o ligeramente cargas inductivas, hornos de resistencia, NAC-3: CA Normal motores de inducción: arranque, interruptor de apagado durante el funcionamiento, AC-4: CA Normal motores de inducción: arranque, frenado por contracorriente, inversión de marcha, marcha lenta, técnica de Conexión: terminales de Tornillo, Notas: También es adecuado para motores con clase de eficiencia IE3., IE3-listo dispositivos se identifican por el logotipo en su embalaje., Descripción: Contactores adecuado para el semi-conductor de la industria de acuerdo a SEMI F47., Contactores hum-libre, apto para la construcción de la automatización de los servicios., El mecanismo de funcionamiento ajustable de 50 Hz a 400 Hz., Número de polos: 3 polos, corriente de operación Nominal AC-3 380 V 400 V: Ie= 115 a, corriente de operación Nominal de CA-1 Convencional de aire libre de la corriente térmica, de 3 polos, 50 – 60 Hz Abierto a 40 °C: Ith =Ie= 160 a, cerrado: Ith= 115 a, corriente de operación Nominal de CA-1 Convencional de aire libre de la corriente térmica, 1 polo abierto: Ith= 325 A, cerrado: Ith= 285 A, Max. clasificación de motores trifásicos, 50 – 60 Hz AC-3 220 V 230 V: P= 37 kW, 380 V 400 V: P= 55 kW, 660 V 690 V: P= 90 kW, Max. clasificación de motores trifásicos, 50 – 60 Hz CA-4 220 V 230 V: P= 17 kW, 380 V 400 V: P= 28 kW, 660 V 690 V: P= 43 kW, Instrucciones: Contactos EN 50 012., integrado en el circuito supresor de’
Programa de entrega
Gama de productos
Contactores
Aplicación
Contactores para las Industrias de Semiconductores acc. SEMI F47
Subrango
Los contactores de hasta 150 a con electrónica de accionamiento
Categoría de utilización
AC-1: No inductivas o ligeramente cargas inductivas, hornos de resistencia
NAC-3: CA Normal motores de inducción: arranque, interruptor de apagado durante el funcionamiento
AC-4: CA Normal motores de inducción: arranque, frenado por contracorriente, inversión de marcha, marcha lenta
NAC-3: CA Normal motores de inducción: arranque, interruptor de apagado durante el funcionamiento
AC-4: CA Normal motores de inducción: arranque, frenado por contracorriente, inversión de marcha, marcha lenta
Notas
También es adecuado para motores con clase de eficiencia IE3.
IE3-listo dispositivos se identifican por el logotipo en el embalaje.
IE3-listo dispositivos se identifican por el logotipo en el embalaje.
Técnica de conexión
Terminales de tornillo
Descripción
Contactores adecuado para el semi-conductor de la industria de acuerdo a SEMI F47.
Contactores hum-libre, apto para la construcción de la automatización de los servicios.
El mecanismo de funcionamiento ajustable de 50 Hz a 400 Hz.
Contactores hum-libre, apto para la construcción de la automatización de los servicios.
El mecanismo de funcionamiento ajustable de 50 Hz a 400 Hz.
Número de polos
De 3 polos
Corriente de operación nominal
AC-3380 V 400 V [Ie]
115 Un
AC-1Convencionales de aire libre de la corriente térmica, de 3 polos, 50 – 60 HzAbiertoa 40 °C [Ith=Yoe]
160 Una
AC-1Convencionales de aire libre de la corriente térmica, de 3 polos, 50 – 60 Hzcerrado [Ith]
115 Un
AC-1Convencionales de aire libre de la corriente térmica, 1 poloabierto [Ith]
325 Un
AC-1Convencionales de aire libre de la corriente térmica, 1 polocerrado [Ith]
285 Una
Max. clasificación de motores trifásicos, 50 – 60 Hz
AC-3220 V 230 V [P]
37 kW
AC-3380 V 400 V [P]
55 kW
AC-3660 V 690 V [P]
90 kW
AC-4220 V 230 V [P]
17 kW
AC-4380 V 400 V [P]
28 kW
AC-4660 V 690 V [P]
43 kW
Contacto secuencia
Accionamiento de tensión
RAC 240: 190 – 240 V, 50/60 Hz
Instrucciones
Contactos EN 50 012.
integrado en el circuito supresor de’
integrado supresor de circuito de accionamiento de la electrónica
integrado en el circuito supresor de’
integrado supresor de circuito de accionamiento de la electrónica
Datos técnicos
General
Posición de montaje
Altitud
Max. 2000 m
CA
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 – 60 HzAbiertoa 40 °C [Ith=Yoe]
160 Una
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 – 60 HzAbiertoa 50 °C [Ith=Yoe]
142 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 – 60 HzAbiertoa 60 °C [Ith=Yoe]
Cien treinta
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 – 60 Hzcerrado [Ith]
115 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, 1 poloabierto [Ith]
325 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, 1 polocerrado [Ith]
285 Una
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 HzNotas
A la máxima temperatura ambiente permisible (abrir).
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz220 V 230 V [Ie]
115 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz240 V [Ie]
115 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz380 V 400 V [Ie]
115 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz415 V [Ie]
115 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz440V [Ie]
115 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz500 V [Ie]
115 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz660 V 690 V [Ie]
93 Un
AC-3Potencia del Motor [P]220 V 230 V [P]
37 kW
AC-3Potencia del Motor [P]240V [P]
40 kW
AC-3Potencia del Motor [P]380 V 400 V [P]
55 kW
AC-3Potencia del Motor [P]415 V [P]
70 kW
AC-3Potencia del Motor [P]440 V [P]
75 kW
AC-3Potencia del Motor [P]500 V [P]
85 kW
AC-3Potencia del Motor [P]660 V 690 V [P]
90 kW
AC-4Abierto, de 3 polos: 50 – 60 Hz220 V 230 V [Ie]
Cinquenta y cinco
AC-4Abierto, de 3 polos: 50 – 60 Hz240 V [Ie]
Cinquenta y cinco
AC-4Abierto, de 3 polos: 50 – 60 Hz380 V 400 V [Ie]
Cinquenta y cinco
AC-4Abierto, de 3 polos: 50 – 60 Hz415 V [Ie]
Cinquenta y cinco
AC-4Abierto, de 3 polos: 50 – 60 Hz440 V [Ie]
Cinquenta y cinco
AC-4Abierto, de 3 polos: 50 – 60 Hz500 V [Ie]
Cinquenta y cinco
AC-4Abierto, de 3 polos: 50 – 60 Hz660 V 690 V [Ie]
45 Un
AC-4Potencia del Motor [P]220 V 230 V [P]
17 kW
AC-4Potencia del Motor [P]240 V [P]
19 kW
AC-4Potencia del Motor [P]380 V 400 V [P]
28 kW
AC-4Potencia del Motor [P]415 V [P]
33 kW
AC-4Potencia del Motor [P]440 V [P]
35 kW
AC-4Potencia del Motor [P]500 V [P]
40 kW
AC-4Potencia del Motor [P]660 V 690 V [P]
43 kW
Actual de la pérdida de calor
3 polos, en la Ith(60°)
30.4 W
Actual de la pérdida de calor en la Iea la AC-3/400 V
32.1 W
Imán de los sistemas de
Tolerancia de tensiónAC operados [Pick-up]
0.8 – 1.15 x Uc
Tolerancia de tensiónCaída de voltaje AC operados [abandono]
0.2 – 0.5 x Uc
El consumo de energía de la bobina en frío y 1.0 x USElectrónica de accionamiento [Pick-up]
180 VA
El consumo de energía de la bobina en frío y 1.0 x USElectrónica de accionamiento [Sellado]
3.1 VA
El consumo de energía de la bobina en frío y 1.0 x USElectrónica de accionamiento [Sellado]
2.3 W
Factor del deber
100 % DF
Los tiempos de operación deEl cierre de retraso
40 ms
Los tiempos de operación deRetardo de apertura
40 ms
-adecuado según la
SEMI F47
Compatibilidad electromagnética (EMC)
Emite interferencias
según EN 60947-1
Inmunidad a interferencias
según EN 60947-1
Datos técnicos adicionales
como el contactar [DDI]
M115
Clasificación de los datos para los tipos aprobados
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases200 V
208 V
208 V
40 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases230 V
240 V
240 V
50 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases460 V
480 V
480 V
100 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases575 V
600 V
600 V
100 HP
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase115 V
120 V
120 V
10 HP
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase230 V
240 V
240 V
25 HP
Capacidad de conmutaciónDe uso General
180 Un
La Corriente De Corto Circuito De ClasificaciónBásicos De La NotaciónSCCR
10 kA
La Corriente De Corto Circuito De ClasificaciónBásicos De La Notaciónmax. Fusible
Seiscientos
La Corriente De Corto Circuito De ClasificaciónBásicos De La Notaciónmax. CB
Seiscientos
La Corriente De Corto Circuito De Clasificación480 V Defecto AltoSCCR (fusible)
30/100 kA
La Corriente De Corto Circuito De Clasificación480 V Defecto Altomax. Fusible
300/300 Clase J A
La Corriente De Corto Circuito De Clasificación480 V Defecto AltoSCCR (CB)
65 kA
La Corriente De Corto Circuito De Clasificación480 V Defecto Altomax. CB
250 Un
La Corriente De Corto Circuito De Clasificación600 V Defecto AltoSCCR (fusible)
30/100 kA
La Corriente De Corto Circuito De Clasificación600 V Defecto Altomax. Fusible
300/300 Clase J A
La Corriente De Corto Circuito De Clasificación600 V Defecto AltoSCCR (CB)
30 kA
La Corriente De Corto Circuito De Clasificación600 V Defecto Altomax. CB
Trescientos cinquenta
De Propósito Especial De CalificacionesEléctrica De Las Lámparas De Descarga (Lastre)480V 60Hz 3phase, 277V 60Hz 1phase
160 Una
De Propósito Especial De CalificacionesEléctrica De Las Lámparas De Descarga (Lastre)600 V 60 hz 3phase, 347V 60Hz 1phase
160 Una
De Propósito Especial De CalificacionesLas Lámparas Incandescentes (De Tungsteno)480V 60Hz 3phase, 277V 60Hz 1phase
160 Una
De Propósito Especial De CalificacionesLas Lámparas Incandescentes (De Tungsteno)600 V 60 hz 3phase, 347V 60Hz 1phase
160 Una
De Propósito Especial De CalificacionesResistencia De Calefacción De Aire480V 60Hz 3phase, 277V 60Hz 1phase
160 Una
De Propósito Especial De CalificacionesResistencia De Calefacción De Aire600 V 60 hz 3phase, 347V 60Hz 1phase
160 Una
De Propósito Especial De CalificacionesControl de refrigeración (CSA sólo)LRA 480V 60Hz 3phase
540 a
De Propósito Especial De CalificacionesControl de refrigeración (CSA sólo)FLA 480V 60Hz 3phase
84 Un
De Propósito Especial De CalificacionesControl de refrigeración (CSA sólo)LRA 600 V 60 hz 3phase
540 a
De Propósito Especial De CalificacionesControl de refrigeración (CSA sólo)FLA 600 V 60 hz 3phase
84 Un
De Propósito Especial De CalificacionesPropósito definido Calificaciones (100.000 ciclos acc. UL 1995)LRA 480V 60Hz 3phase
690 Un
De Propósito Especial De CalificacionesPropósito definido Calificaciones (100.000 ciclos acc. UL 1995)FLA 480V 60Hz 3phase
115 Un
De Propósito Especial De CalificacionesEl Control De Ascensor60Hz 200V 3phase
30 HP
De Propósito Especial De CalificacionesEl Control De Ascensor60Hz 200V 3phase
92 Un
De Propósito Especial De CalificacionesEl Control De Ascensor240V 60Hz 3phase
40 HP
De Propósito Especial De CalificacionesEl Control De Ascensor240V 60Hz 3phase
104 Un
De Propósito Especial De CalificacionesEl Control De Ascensor480V 60Hz 3phase
75 HP
De Propósito Especial De CalificacionesEl Control De Ascensor480V 60Hz 3phase
96 Un
De Propósito Especial De CalificacionesEl Control De Ascensor600 V 60 hz 3phase
100 HP
De Propósito Especial De CalificacionesEl Control De Ascensor600 V 60 hz 3phase
99,
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
115 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
6.3 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
18.9 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
2.3 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+60 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / contactor de Potencia, interruptores de corriente ALTERNA (EC000066)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / Contactor (LV) / contactor de Potencia, interruptores de corriente ALTERNA (ecl@ss10.0.1-27-37-10-03 [AAB718015])
Clasificados de control de la tensión de alimentación Us AC 50HZ
190 – 240 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
190 – 240 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
0 – 0 V
Voltaje tipo de accionamiento
CA
El funcionamiento nominal actual de la Ie en AC-1, 400 V
Cien treinta
El funcionamiento nominal actual de la Ie en AC-3 A 400 V
115 Un
El funcionamiento nominal de alimentación en AC-3 A 400 V
55 kW
El funcionamiento nominal actual de la Ie en AC-4, 400 V
Cinquenta y cinco
El funcionamiento nominal de alimentación en AC-4, 400 V
28 kW
El funcionamiento nominal de alimentación NEMA
74.6 kW
Modular versión
No
Número de contactos auxiliares como contacto normalmente abierto
Cero
Número de contactos auxiliares como contacto normalmente cerrado
Cero
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión
Número de contactos normalmente cerrados como contacto principal
Cero
Número de contactos principales como contacto normalmente abierto
Tres
Aprobaciones
Normas De Producto
IEC/EN 60947-4-1; UL 60947-4-1; CSA – C22.2 Nº 60947-4-1-14; marcado CE
UL File No.
E29096
UL Categoría de Control No.
NLDX
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
2411-03, 3211-04
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No
Características
Accesorios
1: relé de Sobrecarga
2: contacto Auxiliar, módulo de
2: contacto Auxiliar, módulo de
Curva característica
De conmutación condiciones de no-motor de los consumidores, de 3 polos, 4 polos
Características de funcionamiento
No inductivas y ligeramente cargas inductivas
Características eléctricas
Interruptor de encendido: 1 x corriente de operación nominal
Apagar: 1 x corriente de operación nominal
Categoría de utilización
100 % AC-1
Ejemplos típicos de aplicación
Calor eléctrico
Características de funcionamiento
No inductivas y ligeramente cargas inductivas
Características eléctricas
Interruptor de encendido: 1 x corriente de operación nominal
Apagar: 1 x corriente de operación nominal
Categoría de utilización
100 % AC-1
Ejemplos típicos de aplicación
Calor eléctrico
Curva característica
Dimensiones
Contactor con contactos auxiliares módulo
distancia en el lado para puesta a tierra de partes: 10 mm
Solo los usuarios registrados que hayan comprado este producto pueden hacer una valoración.
Valoraciones
No hay valoraciones aún.
