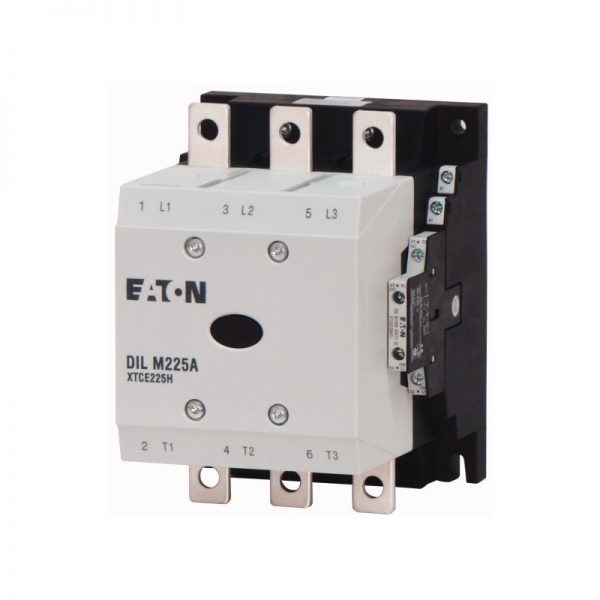

DILM225A/22(RAC48) 139545 XTCE225H22W EATON ELECTRIC Contactor de potencia Conexión a tornillo 3 polos + 2 N..

En stock
Marca: EATON MOELLER
Disponibilidad:
0 out of 5
( No hay valoraciones aún. )

Contactor de potencia; Conexión a tornillo; 3 polos + 2 NO + 2 NC; 225 A; 110 kW; 400 V; AC-3; RAC48

Código: 139545 Categoría:

Descripción

Contactor, 380 V 400 V 110 kW, 2 N/S, 2 NC, RAC 48: 42 – 48 V 50/60 Hz, corriente ALTERNA, Tornillo de conexión
Contactor de Aplicación: Contactores para Motores, dispositivos Estándar mayor de 170 A, categoría de Utilización: AC-1: No inductivas o ligeramente cargas inductivas, hornos de resistencia, NAC-3: CA Normal motores de inducción: arranque, interruptor de apagado durante el funcionamiento, AC-4: CA Normal motores de inducción: arranque, frenado por contracorriente, inversión de marcha, marcha lenta, técnica de Conexión: conexión de Tornillo, corriente de operación Nominal AC-3 380 V 400 V: Ie= 225 A, corriente de operación Nominal de CA-1 Convencional de aire libre de la corriente térmica, 3 polos, 50 – 60 Hz Abierto a 40 °C: Ith =Ie= 386 A, cerrado: Ith= 275 A, corriente de operación Nominal de CA-1 Convencional de aire libre de la corriente térmica, 1 polo abierto: Ith= 707 A, cerrado: Ith= 636 A, Max. clasificación de motores trifásicos, 50 – 60 Hz AC-3 220 V 230 V: P= 70 kW, 380 V 400 V: P= 110 kW, 660 V 690 V: P= 150 kW, Max. clasificación de motores trifásicos, 50 – 60 Hz CA-4 220 V 230 V: P= 51 kW, 380 V 400 V: P= 90 kW, 660 V 690 V: P= 110 kW, Puede ser combinado con contacto auxiliar: DILM1000-XHI…, Contactos N/O = Normalmente abierto: 2 N/S, Contactos N/C = Normalmente cerrado: 2 NC, Instrucciones: integrado supresor de circuito de accionamiento de la electrónica, 660 V 690 V o 1000 V: no directamente revertir, Tensión AC/DC: corriente ALTERNA

Programa de entrega

Gama de productos
Contactores
Aplicación
Contactores para Motores
Subrango
Estándar de los dispositivos de más de 170 Un
Categoría de utilización
AC-1: No inductivas o ligeramente cargas inductivas, hornos de resistencia
NAC-3: CA Normal motores de inducción: arranque, interruptor de apagado durante el funcionamiento
AC-4: CA Normal motores de inducción: arranque, frenado por contracorriente, inversión de marcha, marcha lenta
Técnica de conexión
Tornillo de conexión
Corriente de operación nominal
AC-3380 V 400 V [Ie]
225 Un
AC-1Convencionales de aire libre de la corriente térmica, de 3 polos, 50 – 60 HzAbiertoa 40 °C [Ith=Yoe]
386 Una
AC-1Convencionales de aire libre de la corriente térmica, de 3 polos, 50 – 60 Hzcerrado [Ith]
275 Un
AC-1Convencionales de aire libre de la corriente térmica, 1 poloabierto [Ith]
707 Un
AC-1Convencionales de aire libre de la corriente térmica, 1 polocerrado [Ith]
636 Un
Max. clasificación de motores trifásicos, 50 – 60 Hz
AC-3220 V 230 V [P]
70 kW
AC-3380 V 400 V [P]
110 kW
AC-3660 V 690 V [P]
150 kW
AC-31000 V [P]
108 kW
AC-4220 V 230 V [P]
51 kW
AC-4380 V 400 V [P]
90 kW
AC-4660 V 690 V [P]
110 kW
AC-41000 V [P]
77 kW
Contacto secuencia
210S058
Puede ser combinado con contacto auxiliar
DILM1000-XHI…
Accionamiento de tensión
RAC 48: 42 – 48 V 50/60 Hz
Voltaje de AC/DC
Operación con CA
Contactos
N/S = Normalmente abierto
2 N/S
N/C = Normalmente cerrado
2 NC
Contactos auxiliares
las variantes posibles en contacto auxiliar módulo de opciones de montaje
en el lateral: 2 x DILM1000-XHI(V)11-SI; 2 x DILM1000-XHI11-SA
Lado de montaje de contactos auxiliares
2100DRW-296
Instrucciones
Enclavada oponerse a los contactos según IEC/EN 60947-5-1 Apéndice L, dentro de los contactos auxiliares del módulo
Los contactos auxiliares se utiliza como espejo de los contactos según IEC/EN 60947-4-1 Apéndice F (no N/C tarde abierto)
Instrucciones
integrado supresor de circuito de accionamiento de la electrónica
660 V 690 V o 1000 V: no invertir directamente

Datos técnicos

General
Normas
IEC/EN 60947, VDE 0660, UL, CSA
La esperanza de vida, mecánicaAC operados [Operaciones]
10 x 10Seis
La frecuencia de operación, mecánicaAC operados [Operaciones/h]
Tres mil
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAbierto
-40 – +60 °C
Temperatura ambienteCerrado
– 40 – + 40 °C
Temperatura ambienteAlmacenamiento
– 40 – + 80 °C
Posición de montaje
210N017210N018
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msContactos principalesN/S de contacto
10 g
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msContactos auxiliaresN/S de contacto
10 g
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msContactos auxiliaresN/C contacto
8 g
Grado de Protección
IP00
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
El dedo y la parte posterior de la mano la prueba con la terminal de la cubierta o del bloque de terminales
Altitud
Max. 2000 m
PesoAC operados
3.54 kg
PesoCC operada
3.54 kg
PesoPeso
3.54 kg
Capacidad del Terminal de cable principalFlexible con terminal de cable
50 – 185 mmDos
Capacidad del Terminal de cable principalCadena con terminal de cable
70 – 185 mmDos
Capacidad del Terminal de cable principalSólido o trenzado
2/0 – 250 MCM AWG
Capacidad del Terminal de cable principalConductor plano [Lamellenzahl x Breite x Dicke ]
Fijación con tv por cable de la terminal o del cable de los bloques de terminales
Véase la capacidad del terminal para cable de bloques de terminales mm
Capacidad del Terminal de cable principalEmbarrado [Ancho]
32 mm
Cable de conexión de tornillo/perno
M10
Par de apriete
24 Nm
Capacidad del Terminal de circuito de control de cablesSólido
1 x (0.75 – 2.5)
2 x (0.75 – 2.5) mmDos
Capacidad del Terminal de circuito de control de cablesFlexible con el casquillo
1 x (0.75 – 2.5)
2 x (0.75 – 2.5) mmDos
Capacidad del Terminal de circuito de control de cablesSólido o trenzado
18 – 14 AWG
Circuito de Control del cable de conexión de tornillo/perno
M3.5
Par de apriete
1.2 Nm
HerramientaEl cable principalAncho entre caras
16 mm
HerramientaCircuito de Control de cablesDestornillador Pozidriv
2 Tamaño de la
Principal la realización de rutas de
Nominal soportada de impulso de voltaje [Uimp]
8000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
1000 V AC
Tensión nominal [Ue]
1000 V AC
Aislamiento de seguridad según EN 61140entre bobina y contactos
500 V AC
Aislamiento de seguridad según EN 61140entre los contactos
500 V AC
La capacidad de fabricación (p.f. IEC/EN 60947)
2700 Una
Capacidad de ruptura220 V 230 V
2250 Un
Capacidad de ruptura380 V 400 V
2250 Un
Capacidad de ruptura500 V
2250 Un
Capacidad de ruptura660 V 690 V
2250 Un
Capacidad de ruptura1000 V
Una 760
Vida útil de los componentes
AC1: Ver → Ingeniería, curvas características de
AC3: Ver → Ingeniería, curvas características de
AC4: Ver → Ingeniería, curvas características de
Clasificación de cortocircuitoProtección de corto circuito máximo de fusibleEscriba «2» coordinación400 V [gG/gL 500 V]
315 Un
Clasificación de cortocircuitoProtección de corto circuito máximo de fusibleEscriba «2» coordinación690 V [gG/gL 690 V]
250 Un
Clasificación de cortocircuitoProtección de corto circuito máximo de fusibleEscriba «2» coordinación1000 V [gG/gL 1000 V]
160 Una
Clasificación de cortocircuitoProtección de corto circuito máximo de fusibleEscriba «1» coordinación400 V [gG/gL 500 V]
Cuatrocientos
Clasificación de cortocircuitoProtección de corto circuito máximo de fusibleEscriba «1» coordinación690 V [gG/gL 690 V]
315 Un
Clasificación de cortocircuitoProtección de corto circuito máximo de fusibleEscriba «1» coordinación1000 V [gG/gL 1000 V]
Doscientos
CA
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 – 60 HzAbiertoa 40 °C [Ith=Yoe]
386 Una
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 – 60 HzAbiertoa 50 °C [Ith=Yoe]
345 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 – 60 HzAbiertoa 55 °C [Ith=Yoe]
329 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 – 60 HzAbiertoa 60 °C [Ith=Yoe]
315 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 – 60 Hzcerrado [Ith]
275 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 – 60 HzNotas
En máximo permisible de temperatura del aire ambiente.
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, 1 poloNota
en máximo permisible de temperatura del aire ambiente
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, 1 poloabierto [Ith]
707 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, 1 polocerrado [Ith]
636 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 HzNotas
A la máxima temperatura ambiente permisible (abrir).
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz220 V 230 V [Ie]
225 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz240 V [Ie]
225 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz380 V 400 V [Ie]
225 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz415 V [Ie]
225 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz440V [Ie]
225 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz500 V [Ie]
225 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz660 V 690 V [Ie]
160 Una
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz1000 V [Ie]
76 Un
AC-3Potencia del Motor [P]220 V 230 V [P]
70 kW
AC-3Potencia del Motor [P]240V [P]
75 kW
AC-3Potencia del Motor [P]380 V 400 V [P]
110 kW
AC-3Potencia del Motor [P]415 V [P]
132 kW
AC-3Potencia del Motor [P]440 V [P]
138 kW
AC-3Potencia del Motor [P]500 V [P]
160 kW
AC-3Potencia del Motor [P]660 V 690 V [P]
150 kW
AC-3Potencia del Motor [P]1000 V [P]
108 kW
AC-4Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz220 V 230 V [Ie]
164 Un
AC-4Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz240 V [Ie]
164 Un
AC-4Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz380 V 400 V [Ie]
164 Un
AC-4Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz415 V [Ie]
164 Un
AC-4Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz440 V [Ie]
164 Un
AC-4Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz500 V [Ie]
164 Un
AC-4Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz660 V 690 V [Ie]
120 Un
AC-4Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz1000 V [Ie]
Cinquenta y cinco
AC-4Potencia del Motor [P]220 V 230 V [P]
51 kW
AC-4Potencia del Motor [P]240 V [P]
54 kW
AC-4Potencia del Motor [P]380 V 400 V [P]
90 kW
AC-4Potencia del Motor [P]415 V [P]
96 kW
AC-4Potencia del Motor [P]440 V [P]
102 kW
AC-4Potencia del Motor [P]500 V [P]
116 kW
AC-4Potencia del Motor [P]660 V 690 V [P]
110 kW
AC-4Potencia del Motor [P]1000 V [P]
77 kW
Condensador de funcionamiento
La compensación Individual, corriente de operación nominal yoede las tres fases de los condensadoresAbiertohasta 525 V
220 Un
La compensación Individual, corriente de operación nominal yoede las tres fases de los condensadoresAbierto690 V
133 Un
Max. corriente de pico
30 x Ie
Vida útil de los componentes [Operaciones]
0.1 x 10Seis
Max. frecuencia de operación
200 Ops/h
DC
Corriente de operación nominal, abrirDC-1Notas
ver DILDC300/DILDC600 o a petición
Actual de la pérdida de calor
3 polos, en la Ith(60°)
45 W
Actual de la pérdida de calor en la Iea la AC-3/400 V
23 W
Imán de los sistemas de
Tolerancia de tensiónUS
48 – 110 V 40 A 60 Hz
Tolerancia de tensiónAC operados [Pick-up]
0.8 x US min– 1.15 x US maxx US
Tolerancia de tensiónAC operados [abandono]
0.25 x US min– 0.6 x US maxx US
El consumo de energía de la bobina en frío y 1.0 x USPull-en el poder [Pick-up]
210 VA
El consumo de energía de la bobina en frío y 1.0 x USPull-en el poder [Pick-up]
180 W
El consumo de energía de la bobina en frío y 1.0 x USPotencia de sellado [Sellado]
2.6 VA
El consumo de energía de la bobina en frío y 1.0 x USPotencia de sellado [Sellado]
2.1 W
Factor del deber
100 % DF
El tiempo de cambio en el 100 % de US(valor recomendado)Contactos principalesEl cierre de retraso
60 ms
El tiempo de cambio en el 100 % de US(valor recomendado)Contactos principalesRetardo de apertura
40 ms
Compatibilidad electromagnética (EMC)
Compatibilidad electromagnética
Este producto está diseñado para funcionar en entornos industriales (entorno). Su uso en entornos residenciales (medio ambiente B) puede causar radio-interferencia de la frecuencia, que requieren nuevas medidas de supresión de ruido.
Clasificación de los datos para los tipos aprobados
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases200 V
208 V
60 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases230 V
240 V
75 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases460 V
480 V
150 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases575 V
600 V
200 HP
Capacidad de conmutaciónDe uso General
250 Un
Contactos auxiliaresServicio De PilotoAC operados
A600
Contactos auxiliaresServicio De PilotoCC operada
P300
Contactos auxiliaresDe Uso GeneralCA
600 V
Contactos auxiliaresDe Uso GeneralCA
15 Un
Contactos auxiliaresDe Uso GeneralDC
250 V
Contactos auxiliaresDe Uso GeneralDC
Uno
La Corriente De Corto Circuito De ClasificaciónBásicos De La NotaciónSCCR
10 kA
La Corriente De Corto Circuito De ClasificaciónBásicos De La Notaciónmax. Fusible
Setecientos
La Corriente De Corto Circuito De ClasificaciónBásicos De La Notaciónmax. CB
Seiscientos
La Corriente De Corto Circuito De Clasificación480 V Defecto AltoSCCR (fusible)
100 kA
La Corriente De Corto Circuito De Clasificación480 V Defecto Altomax. Fusible
600 Clase J A
La Corriente De Corto Circuito De Clasificación480 V Defecto AltoSCCR (CB)
65 kA
La Corriente De Corto Circuito De Clasificación480 V Defecto Altomax. CB
Trescientos cinquenta
La Corriente De Corto Circuito De Clasificación600 V Defecto AltoSCCR (fusible)
100 kA
La Corriente De Corto Circuito De Clasificación600 V Defecto Altomax. Fusible
600 Clase J A
La Corriente De Corto Circuito De Clasificación600 V Defecto AltoSCCR (CB)
50 kA
La Corriente De Corto Circuito De Clasificación600 V Defecto Altomax. CB
Trescientos cinquenta
De Propósito Especial De CalificacionesPropósito definido Calificaciones (100.000 ciclos acc. UL 1995)LRA 480V 60Hz 3phase
2016 Un
De Propósito Especial De CalificacionesPropósito definido Calificaciones (100.000 ciclos acc. UL 1995)FLA 480V 60Hz 3phase
336 Una
De Propósito Especial De CalificacionesPropósito definido Calificaciones (100.000 ciclos acc. UL 1995)LRA 600 V 60 hz 3phase
1680 Un
De Propósito Especial De CalificacionesPropósito definido Calificaciones (100.000 ciclos acc. UL 1995)FLA 600 V 60 hz 3phase
280 Un

La verificación del diseño según la norma IEC/EN 61439

Dane techniczne dla zaświadczenia rodzaju konstrukcji
Znamionowy prąd pracy hacer podania straty mocy [In]
225 Un
Los estratos mocy na biegun, w zależności od prądu [Pvid]
7.67 W
Los estratos mocy elementu eksploatacyjnego, w zależności od prądu [Pvid]
0 W
Los estratos mocy statyczna, niezależnie od prądu [Pvs]
2.1 W
Zdolność oddawania straty mocy [Pve]
0 W
Robocza temperatura otoczenia min.
-40 °C
Robocza temperatura otoczenia mak.
+60 °C
Certyfikat konstrukcji IEC/EN 61439
10.2 Wytrzymałość materiałów me części10.2.2 Odporność na korozję
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów me części10.2.3.1 Wytrzymałość cieplna powłoki
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów me części10.2.3.2 Rezystancja materiału izolacyjnego przy normalnym cieple
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów me części10.2.3.3 Rezystancja materiału izolacyjnego przy nietypowym cieple
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów me części10.2.4 Wytrzymałość na działanie promieniowania UV
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów me części10.2.5 Podnoszenie
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.2 Wytrzymałość materiałów me części10.2.6 Kontrola odporności na uderzenia
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.2 Wytrzymałość materiałów me części10.2.7 Napisy
Wymagania odnośnie normy produktowej zostały spełnione.
10.3 Stopień ochrony powłok
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.4 Odstępy izolacyjne powietrzne me prądów pełzających
Wymagania odnośnie normy produktowej zostały spełnione.
10.5 Ochrona przed porażeniem elektrycznym
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.6 Montaż elementów eksploatacyjnych
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.7 Wewnętrzne obwody prądowe me połączenia
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.8 Przyłącza przewodów wchodzących z zewnątrz
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.9 Właściwości izolacji10.9.2 Wytrzymałość elektryczna o częstotliwości roboczej
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.9 Właściwości izolacji10.9.3 Odporność na napięcie udarowe
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.9 Właściwości izolacji10.9.4 Sprawdzanie powłok z materiału izolacyjnego
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.10 Nagrzanie
Oszacowanie nagrzania należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej. Eator dostarczy danych na nokia tema straty mocy aparatów.
10.11 Odporność na zwarcia
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej. Przestrzegać wytycznych odnośnie aparatów łączeniowych.
10.12 Kompatybilność elektromagnetyczna
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej. Przestrzegać wytycznych odnośnie aparatów łączeniowych.
10.13 Działanie mechaniczne
Spełnienie wymagań w aparacie broma jednoznaczne z przestrzeganiem instrukcji montażu (IL).

Datos técnicos ETIM 7.0

Urządzenia niskonapięciowe (EG000017) / Stycznik de CA (EC000066)
Elektrotechnika, automatyzacja me technologia / Rozdzielnice niskonapięciowe / Stycznik (niskie napięcia) / Stycznik mocy (ecl@ss10.0.1-27-37-10-03 [AAB718015])
Znamionowe napięcie sterowania Nos dla AC 50 Hz
48 – 110 V
Znamionowe napięcie sterowania Nos dla de CA de 60 Hz
48 – 110 V
Znamionowe napięcie sterowania Nos dla DC
0 – 0 V
Rodzaj napięcia sterowania
CA
Znamionowy prąd pracy es decir dla AC-1, 400 V
356 Un
Znamionowy prąd pracy es decir dla AC-3 A 400 V
225 Un
Znamionowa moc pracy dla AC-3 A 400 V
110 kW
Znamionowy prąd pracy dla AC-4, 400 V
164 Un
Znamionowa moc pracy dla AC-4, 400 V
90 kW
Znamionowa moc pracy NEMA
111 kW
Wersja modułowa
Nie
Liczba styków pomocniczych zwiernych
Dos
Liczba styków pomocniczych rozwiernych
Dos
Rodzaj podłączenia styków głównych
Połączenie szynowe
Liczba styków głównych rozwiernych
Cero
Liczba styków głównych zwiernych
Tres

Aprobaciones

Normas De Producto
IEC/EN 60947-4-1; UL 60947-4-1; CSA – C22.2 Nº 60947-4-1-14; marcado CE
UL File No.
E29096
UL Categoría de Control No.
NLDX
Archivo CSA No.
Dos millones trescientos ochenta y nueve mil sesenta y ocho
CSA Clase No.
3211-04
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No

Características

Lado de montaje de contactos auxiliares
2100DRW-296
las variantes posibles en contacto auxiliar módulo de opciones de montaje
en el lateral: 2 x DILM1000-XHI(V)11-SI; 2 x DILM1000-XHI11-SA
Curva característica
210U035
Normal servicio de conmutación
Motor de inducción de CA Normal
Características de funcionamiento
Interruptor de encendido: modo de parada
Apagar: durante la ejecución
Características eléctricas:
Interruptor de encendido: hasta 6 x corriente Nominal del motor
Apagar: hasta 1 x corriente Nominal del motor
Categoría de utilidad
100 % AC-3
Aplicaciones Típicas
Compresores
Ascensores
Mezcladores
Bombas
Escaleras mecánicas
Agitadores
ventilador
Cintas transportadoras
Centrifugadoras
Bisagra solapas
Cubo-ascensor
Los sistemas de aire acondicionado
General de unidades de procesamiento y fabricación de máquinas
Curva característica
210U037
Extrema servicio de conmutación
De jaula de ardilla motor
Características de funcionamiento
Avanza poco a poco, de conectar, de revertir la
Características eléctricas
Hacer: hasta 6 x corriente nominal del motor
Descanso: hasta 6 x corriente nominal del motor
Categoría de utilización
100 % AC-4
Aplicaciones típicas
Prensas de impresión
Alambre de dibujo de máquinas
Centrifugadoras
Especiales unidades para la fabricación de máquinas de procesamiento y
Curva característica
210U038
Condiciones de conmutación de 3 polos, no cargas de motor
Características de funcionamiento
No inductivas y ligeramente cargas inductivas
Características eléctricas
Interruptor de encendido: 1 x corriente de operación nominal
Apagar: 1 x corriente de operación nominal
Categoría de utilización
100 % AC-1
Ejemplos típicos de aplicación
Calor eléctrico
Curva característica
210U040
Corto tiempo de carga, de 3 polos
Intervalo de tiempo entre dos ciclos de carga: 15 minutos

Dimensiones

210X092
① DILM1000-XHI(V)11-SI
② DILM1000-XHI11-SA

Valoraciones

No hay valoraciones aún.

Solo los usuarios registrados que hayan comprado este producto pueden hacer una valoración.
