DILEM4-G(24VDC) 012701 EATON ELECTRIC Mini-Contactor de potencia Conexión a tornillo 4 polos 20 A AC-1 24 V ..

En stock
Marca: EATON MOELLER
Disponibilidad:
0 out of 5
( No hay valoraciones aún. )

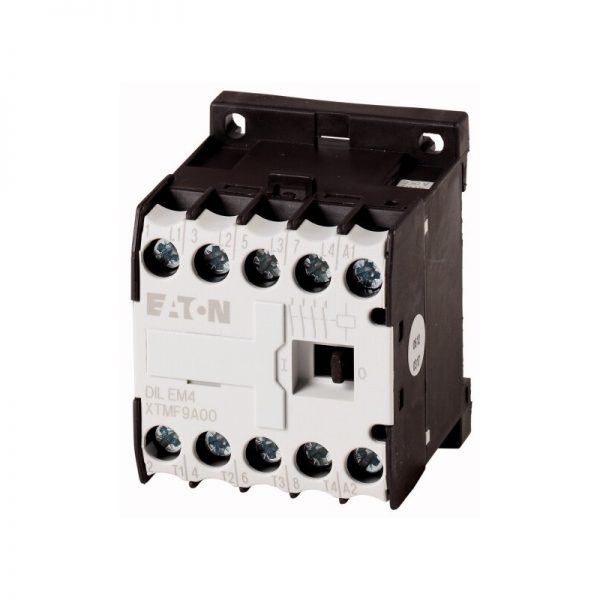

Mini-Contactor de potencia; Conexión a tornillo; 4 polos; 20 A ; AC-1; 24 V DC

Código: 012701 Categoría:

Descripción

Contactor de 24 V DC, 4 polos, 380 V, 400 V, 4 kW, terminales de Tornillo, la operación de DC
Contactor de Aplicación: Mini Contactores para Motores y Cargas Resistivas, DILEM contactores, categoría de Utilización: AC-1: No inductivas o ligeramente cargas inductivas, hornos de resistencia, NAC-3: CA Normal motores de inducción: arranque, interruptor de apagado durante el funcionamiento, AC-4: CA Normal motores de inducción: arranque, frenado por contracorriente, inversión de marcha, marcha lenta, técnica de Conexión: terminales de Tornillo, Número de polos: 4 polos, corriente de operación Nominal AC-3 380 V 400 V: Ie= 9, Corriente de operación nominal de CA-1 Convencional de aire libre de la corriente térmica, de 3 polos, 50 – 60 Hz Abierto a 40 °C: Ith =Ie= 22, cerrado: Ith= 16 A, corriente de operación Nominal de CA-1 Convencional de aire libre de la corriente térmica, 1 polo abierto: Ith= 60 a, cerrado: Ith= 50, Max. clasificación de motores trifásicos, 50 – 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, Max. clasificación de motores trifásicos, 50 – 60 Hz CA-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, Para uso con: …DILEM, …DILE, Tensión AC/DC: DC operación

Programa de entrega

Gama de productos
Contactores
Aplicación
Mini Contactores para Motores y Cargas Resistivas
Subrango
DILEM contactores
Categoría de utilización
AC-1: No inductivas o ligeramente cargas inductivas, hornos de resistencia
NAC-3: CA Normal motores de inducción: arranque, interruptor de apagado durante el funcionamiento
AC-4: CA Normal motores de inducción: arranque, frenado por contracorriente, inversión de marcha, marcha lenta
Técnica de conexión
Terminales de tornillo
Número de polos
4 polos
Corriente de operación nominal
AC-3380 V 400 V [Ie]
9 Un
AC-1Convencionales de aire libre de la corriente térmica, de 3 polos, 50 – 60 HzAbiertoa 40 °C [Ith=Yoe]
22 Un
Max. clasificación de motores trifásicos, 50 – 60 Hz
AC-3220 V 230 V [P]
2.2 kW
AC-3380 V 400 V [P]
4 kW
AC-3660 V 690 V [P]
4 kW
AC-4220 V 230 V [P]
1.5 kW
AC-4380 V 400 V [P]
3 kW
AC-4660 V 690 V [P]
3 kW
Contacto secuencia
210S028
Instrucciones
Integrado de diodo-combinación de resistencias
Para el uso con
…DILEM
…DILE
Accionamiento de tensión
24 V DC
Voltaje de AC/DC
La operación de DC

Datos técnicos

General
Normas
IEC/EN 60947, VDE 0660, CSA, UL
La esperanza de vida, mecánica [Operaciones]
20 x 10Seis
Frecuencia de operación máximaMecánica
9000 Ops./h
Frecuencia de operación máximaeléctrica (Contactores sin relé de sobrecarga) [Operaciones/h]
Página 05/070
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAbierto
-25 – +50 °C
Temperatura ambienteCerrado
– 25 – 40 °C
Temperatura ambienteAlmacenamientoMin. la temperatura ambiente, de almacenaje
– 40 °C
Temperatura ambienteAlmacenamientoAmbiente temperatura de almacenamiento máx.
+ 80 °C
Posición de montaje
Como se requiere, excepto vertical con los terminales A1/A2 en la parte inferior
Posición de montaje
230K003
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msUnidad básica sin contacto auxiliar, módulo dePrincipal de contactos, hacer contactos
10 g
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msUnidad básica con contacto auxiliar, módulo dePrincipales contactos de hacer contactoHacer
10 g
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msUnidad básica con contacto auxiliar, módulo deAuxiliar contactos de cierre/apertura de los contactos
20/20 g
Grado de Protección
IP20
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
El dedo y la parte posterior de la mano a prueba de
Altitud
Max. 2000 m
Peso
0.206 kg
Capacidad del Terminal de auxiliares y contactos principalesTerminales de tornilloSólido
1 x (0.75 – 2.5)
2 x (0.75 – 2.5) mmDos
Capacidad del Terminal de auxiliares y contactos principalesTerminales de tornilloFlexible con el casquillo
1 x (0.75 – 1.5)
2 x (0.75 – 1.5) mmDos
Capacidad del Terminal de auxiliares y contactos principalesTerminales de tornilloSólido o trenzado
18 – 14 AWG
Capacidad del Terminal de auxiliares y contactos principalesTerminales de tornilloPelar longitud
8 mm
Capacidad del Terminal de auxiliares y contactos principalesTerminales de tornilloTerminal de tornillo
M3.5
Capacidad del Terminal de auxiliares y contactos principalesTerminales de tornilloDestornillador Pozidriv
2 Tamaño de la
Capacidad del Terminal de auxiliares y contactos principalesTerminales de tornilloDestornillador estándar
0.8 x 5.5
1 x 6 mm
Capacidad del Terminal de auxiliares y contactos principalesTerminales de tornilloMax. par de apriete
1.2 Nm
Principal la realización de rutas de
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
690 V CA
Tensión nominal [Ue]
690 V CA
Aislamiento de seguridad según EN 61140entre bobina y contactos
300 V AC
Aislamiento de seguridad según EN 61140entre los contactos
300 V AC
La capacidad de fabricación (cos ϕ IEC/EN 60947)
Noventa
Capacidad de ruptura220 V 230 V
Noventa
Capacidad de ruptura380 V 400 V
Noventa
Capacidad de ruptura500 V
64 Un
Capacidad de ruptura660 V 690 V
42 Un
Protección de corto circuito máximo de fusibleTipo «2», 500 V [gL/gG]
10 Un
Protección de corto circuito máximo de fusibleEscriba «1», 500 V [gL/gG]
20 Un
CA
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 – 60 HzAbiertoa 40 °C [Ith=Yoe]
22 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 – 60 HzAbiertoa 50 °C [Ith=Yoe]
20 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 – 60 HzAbiertoa 55 °C [Ith=Yoe]
19 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 – 60 Hzcerrado [Ith]
16 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, de 3 polos, 50 – 60 HzNotas
En máximo permisible de temperatura del aire ambiente.
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, 1 poloNotas
En máximo permisible de temperatura del aire ambiente.
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, 1 poloabierto [Ith]
60 Un
AC-1Corriente de operación nominalConvencionales de aire libre de la corriente térmica, 1 polocerrado [Ith]
50 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 HzNotas
A la máxima temperatura ambiente permisible (abrir).
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz220 V 230 V [Ie]
9 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz240 V [Ie]
9 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz380 V 400 V [Ie]
9 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz415 V [Ie]
9 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz440V [Ie]
9 Un
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz500 V [Ie]
6.4
AC-3Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz660 V 690 V [Ie]
4.8
AC-3Potencia del Motor [P]220 V 230 V [P]
2.2 kW
AC-3Potencia del Motor [P]240V [P]
2.5 kW
AC-3Potencia del Motor [P]380 V 400 V [P]
4 kW
AC-3Potencia del Motor [P]415 V [P]
4.3 kW
AC-3Potencia del Motor [P]440 V [P]
4.6 kW
AC-3Potencia del Motor [P]500 V [P]
4 kW
AC-3Potencia del Motor [P]660 V 690 V [P]
4 kW
AC-4Corriente de operación nominalAbierto, de 3 polos: 50 – 60 HzNotas
En máximo permisible de temperatura del aire ambiente.
AC-4Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz220 V 230 V [Ie]
6.6 Una
AC-4Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz240 V [Ie]
6.6 Una
AC-4Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz380 V 400 V [Ie]
6.6 Una
AC-4Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz415 V [Ie]
6.6 Una
AC-4Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz440 V [Ie]
6.6 Una
AC-4Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz500 V [Ie]
5 Un
AC-4Corriente de operación nominalAbierto, de 3 polos: 50 – 60 Hz660 V 690 V [Ie]
3.4
AC-4Potencia del Motor [P]220 V 230 V [P]
1.5 kW
AC-4Potencia del Motor [P]240 V [P]
1.8 kW
AC-4Potencia del Motor [P]380 V 400 V [P]
3 kW
AC-4Potencia del Motor [P]415 V [P]
3.1 kW
AC-4Potencia del Motor [P]440 V [P]
3.3 kW
AC-4Potencia del Motor [P]500 V [P]
3 kW
AC-4Potencia del Motor [P]660 V 690 V [P]
3 kW
DC
Corriente de operación nominal abiertoDC-112 V [Ie]
20 Un
Corriente de operación nominal abiertoDC-124 V [Ie]
20 Un
Corriente de operación nominal abiertoDC-160 V [Ie]
20 Un
Corriente de operación nominal abiertoDC-1110 V [Ie]
20 Un
Corriente de operación nominal abiertoDC-1220 V [Ie]
20 Un
Actual de las pérdidas de calor (3 o 4 polos)en la Ith, 50 °C
5.9 W
Imán de los sistemas de
Tolerancia de tensiónCC operadaPick-up de voltaje
0.85 – 1.1
El consumo de energíaLa operación de DCEl consumo de energía Pick-up = Sellado
2.3 VA/W
El consumo de energíaLa operación de DCNotas
Alisado de voltaje DC o trifásico puente rectificador
Factor del deber
100 % DF
Tiempos de conmutación en el 100 % de UcHacer contactoEl cierre de retrasoEl cierre de retraso min.
26 ms
Tiempos de conmutación en el 100 % de UcHacer contactoEl cierre de retrasoCierre de retardo máx.
35 ms
Tiempos de conmutación en el 100 % de UcHacer contactoRetardo de aperturaRetardo de apertura min.
15 ms
Tiempos de conmutación en el 100 % de UcHacer contactoRetardo de aperturaRetardo de apertura máx.
25 ms
Tiempos de conmutación en el 100 % de UcHacer contactoEl cierre de retraso con la parte superior de montaje de contactos auxiliares
70 ms
Tiempos de conmutación en el 100 % de UcContactores de reversaEl tiempo de cambio al 110 % UcEl tiempo de cambio min.
40 ms
Tiempos de conmutación en el 100 % de UcContactores de reversaEl tiempo de cambio al 110 % UcTiempo de cambio de max.
50 ms
Tiempos de conmutación en el 100 % de UcContactores de reversaTiempo de arco a 690 V AC
12 ms
Contactos auxiliares
Operativo positivo de contactos según EN 60947-5-1 anexo L, incluyendo el contacto auxiliar, módulo de
Sí
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
690 V CA
Tensión nominal [Ue]
600 V AC
Aislamiento de seguridad según EN 61140entre bobina y contactos auxiliares
300 V AC
Aislamiento de seguridad según EN 61140entre los contactos auxiliares
300 V AC
Corriente de operación nominalAC-15220 V 240 V [Ie]
6 Un
Corriente de operación nominalAC-15380 V, 415 V [Ie]
Tres
Corriente de operación nominalAC-15500 V [Ie]
1.5 Una
Corriente de operación nominalDC L/R ≦ 15 msContactos en serie:1 [24 V]
2.5 a
Corriente de operación nominalDC L/R ≦ 15 msContactos en serie:2 [60 V]
2.5 a
Corriente de operación nominalDC L/R ≦ 15 msContactos en serie:3 [100 V]
1.5 Una
Corriente de operación nominalDC L/R ≦ 15 msContactos en serie:3 [220 V]
0.5 a
Conv. corriente térmica [Ith]
10 Un
Circuito de Control de la fiabilidad [tasa de fallos]
<10-8, < un fallo en 100 millones de operaciones
(en la Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
Vida útil de los componentes de la Ue= 240 VAC-15 [Operaciones]
0.2 x 10Seis
Vida útil de los componentes de la Ue= 240 VLa corriente de DCL/R = 50 ms: 2 contactos en serie en la Ie= 0,5 [Operaciones]
0.15 x 10Seis
Vida útil de los componentes de la Ue= 240 VLa corriente de DCNotas
Interruptor de encendido y apagado de las condiciones basadas en DC-13, constante de tiempo especificado
Clasificación de cortocircuito sin soldaduraMáxima del dispositivo de protección contra sobrecorrienteProtección de corto circuito sólo
PKZM0-4
Clasificación de cortocircuito sin soldaduraProtección de corto circuito máximo de fusible500 V
6 a gG/gL
Clasificación de cortocircuito sin soldaduraProtección de corto circuito máximo de fusible500 V
Rápida de 10 a
Actual de la pérdida de calor a una carga de Ithpor contacto
1.1 W
Clasificación de los datos para los tipos aprobados
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases200 V
208 V
2 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases230 V
240 V
3 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases460 V
480 V
5 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases575 V
600 V
5 HP
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase115 V
120 V
0.5 HP
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase230 V
240 V
1.5 HP
Capacidad de conmutaciónDe uso General
15 Un
La Corriente De Corto Circuito De ClasificaciónBásicos De La NotaciónSCCR
5 kA
La Corriente De Corto Circuito De ClasificaciónBásicos De La Notaciónmax. Fusible
45 Un

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
22 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
1.79 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
7.17 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
2.3 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+50 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / contactor de Potencia, interruptores de corriente ALTERNA (EC000066)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / Contactor (LV) / contactor de Potencia, interruptores de corriente ALTERNA (ecl@ss10.0.1-27-37-10-03 [AAB718015])
Clasificados de control de la tensión de alimentación Us AC 50HZ
0 – 0 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
0 – 0 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
24 – 24 V
Voltaje tipo de accionamiento
DC
El funcionamiento nominal actual de la Ie en AC-1, 400 V
22 Un
El funcionamiento nominal actual de la Ie en AC-3 A 400 V
9 Un
El funcionamiento nominal de alimentación en AC-3 A 400 V
4 kW
El funcionamiento nominal actual de la Ie en AC-4, 400 V
6.6 Una
El funcionamiento nominal de alimentación en AC-4, 400 V
3 kW
El funcionamiento nominal de alimentación NEMA
3.7 kW
Modular versión
No
Número de contactos auxiliares como contacto normalmente abierto
Cero
Número de contactos auxiliares como contacto normalmente cerrado
Cero
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión
Número de contactos normalmente cerrados como contacto principal
Cero
Número de contactos principales como contacto normalmente abierto
Cuatro

Aprobaciones

Normas De Producto
IEC/EN 60947-4-1; UL 508; CSA-C22.2 Nº 14-05; marcado CE
UL File No.
E29096
UL Categoría de Control No.
NLDX
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
3211-04
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No

Características

210O006
Accesorios
1: relé de Sobrecarga
2: Supresor de
3: contacto Auxiliar módulos
Recinto totalmente aisladas
Curva característica
2100DIA-7
De jaula de ardilla motor
Características de funcionamiento
Partida:desde el reposo
Parar:después de alcanzar la plena ejecución de la velocidad
Características eléctricas
Hacer: hasta 6 x corriente nominal del motor
Descanso: hasta 1 x corriente nominal del motor
Categoría de utilización
100 % AC-3
Aplicaciones típicas
Compresores
Ascensores
Mezcladores
Bombas
Escaleras mecánicas
Agitadores
Los Fans
Cintas transportadoras
Centrifugadoras
Bisagra solapas
De cangilones elevadores
El sistema de aire acondicionado
General de unidades en la fabricación de máquinas de procesamiento y
Curva característica
2100DIA-8
Extrema servicio de conmutación
De jaula de ardilla motor
Características de funcionamiento
Avanza poco a poco, de conectar, de revertir la
Características eléctricas
Hacer: hasta 6 x corriente nominal del motor
Descanso: hasta 6 x corriente nominal del motor
Categoría de utilización
100 % AC-4
Aplicaciones típicas
Prensas de impresión
Alambre de dibujo de máquinas
Centrifugadoras
Especiales unidades para la fabricación de máquinas de procesamiento y
Curva característica
210U038
Servicio de conmutación para no cargas de motor, 3-polos 4-polos
Características de funcionamiento
No inductivas o ligeramente inductivas cargas
Características eléctricas
Hacer: 1 x corriente nominal
Descanso: 1 x corriente nominal
Categoría de utilización
100 % AC-1
Aplicaciones típicas
Calor eléctrico
Curva característica
210U039
Corto tiempo de carga, de 3 polos
Intervalo de tiempo entre dos ciclos de carga: 15 minutos

Dimensiones

210X011
210X007
2DILE-… + MVDILE + …DILE
2DILE-…-G + MVDILE + …DILE
210X007
2DILE-… + MVDILE + …DILE
2DILE-…-G + MVDILE + …DILE
210X005
2DILE-… + MVDILE
2DILE-…-G + MVDILE

Valoraciones

No hay valoraciones aún.

Solo los usuarios registrados que hayan comprado este producto pueden hacer una valoración.
