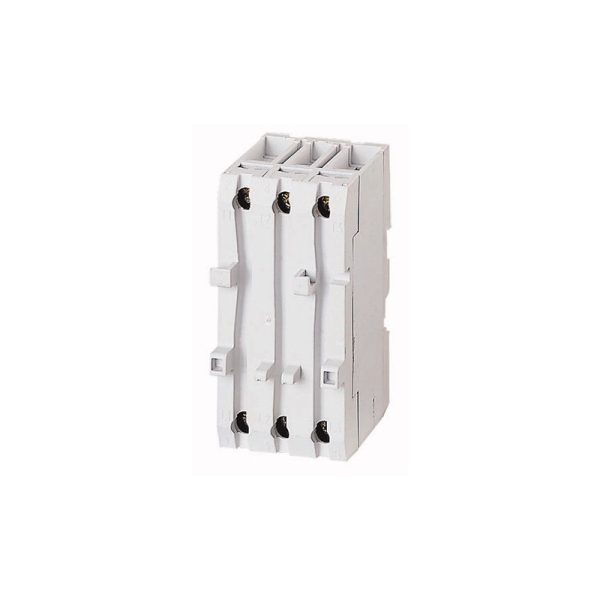

CL-PKZ0 082881 XTPAXCL EATON ELECTRIC Limitador de intensidad 3 polos 63 A 400 V AC/100 Ka 690 V AC/10 kA
Disponibilidad:
Limitador de intensidad; 3 polos; 63 A; 400 V AC/100 Ka; 690 V AC/10 kA
- Descripción
- Valoraciones (0)
Descripción
Limitador de corriente, 3p, 63A, 400VAC/100kA, 690VAC/10kA
Limitador de corriente 3pole, submountable con PKZM0-tamaño del disyuntor, PKZM4, PKZM01, Ue = 690 V, Ui = 63
Programa de entrega
Gama de productos
Accesorios
Accesorios
Limitador de corriente
Protección del Motor disyuntor, no auto-protegido con el fin de aumentar la capacidad de conmutación
Max. Voltaje de operación nominal de Ue= 690 V
Nominal de corriente ininterrumpida you= 63
Max. Voltaje de operación nominal de Ue= 690 V
Nominal de corriente ininterrumpida you= 63
Contacto secuencia
Para el uso con
Limitador de corriente PKZ0(4), PKE
Para el uso con
PKZM0
PKM0
PKZM4
PKE
PKM0
PKZM4
PKE
Notas
Puede ser utilizado para el individuo y el grupo de protección.
Para el grupo de protección y en combinación con PKZM4, orden adicional BK25/3 conexión de terminal si es necesario.
Montaje de al lado o detrás del motor interruptor de protección.
PKZM0: 16 – 32 a, 150 kA/440 V
PKZM4: 16 – 63, 100 kA/400 V
PKZM4: 16 – 63 a, 10 kA/690 V
Para el grupo de protección y en combinación con PKZM4, orden adicional BK25/3 conexión de terminal si es necesario.
Montaje de al lado o detrás del motor interruptor de protección.
PKZM0: 16 – 32 a, 150 kA/440 V
PKZM4: 16 – 63, 100 kA/400 V
PKZM4: 16 – 63 a, 10 kA/690 V
Datos técnicos
Limitador de corriente
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal [Ue]
690 V CA
Nominal de corriente ininterrumpida [Iu]
63 Un
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
63 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
2.8 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
8.4 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / limitador de Corriente (EC000239)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / limitador de Corriente (ecl@ss10.0.1-27-37-04-16 [AKF014013])
Max. la potencia aparente
0 VA
El método de montaje
Riel DIN
Acondicionado nominal de corriente de corto circuito Ci
0 kA
Calificación permanente de la actual Iu
63 Un
Corto-circuito limitador de corriente
Sí
Aprobaciones
Normas De Producto
UL 508; CSA-C22.2 Nº 14; la norma iec60947-4-1; marcado CE
UL File No.
E36332
UL Categoría de Control No.
NLRV
Archivo CSA No.
Cien sesenta y cinco mil seiscientos veintiocho
CSA Clase No.
3211-05
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No
Dimensiones
① Top-hat rail a IEC/EN 60715
