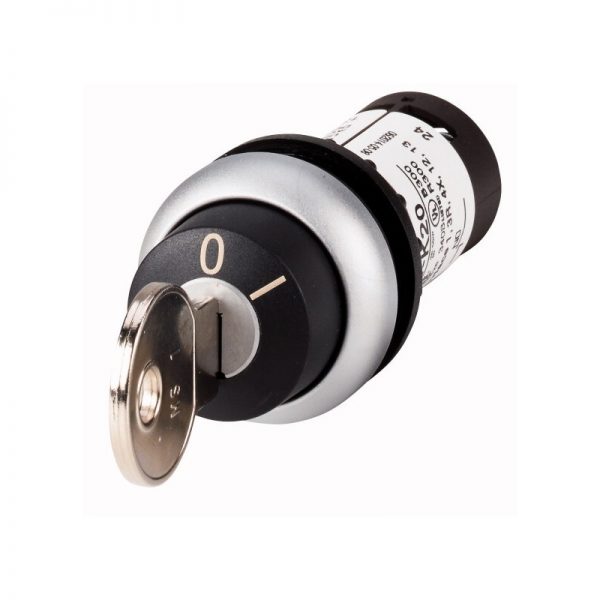

C22-WRS-MS1-A1-K10 132873 EATON ELECTRIC Actuador accionado por llave, RMQ Compact, mantenido, 1 N/O, Conexi..
Disponibilidad:
Actuador accionado por llave, RMQ Compact, mantenido, 1 N/O, Conexión de tornillo, 2 posiciones, MS1, Bisel: titanio
- Descripción
- Valoraciones (0)
Descripción
Actuador accionado por llave, RMQ Compact, mantenido, 1 N/O, Conexión de tornillo, 2 posiciones, MS1, Bisel: titanio
Actuador accionado por llave, Gama de productos: RMQ Compact, Unidad completa, mantenido, Conexión de tornillo, No adecuado para sistemas de llave maestra, 2 posiciones, Mecanismo de bloqueo: MS1, Grado de protección: IP66, Bisel: titanio, Conexión a SmartWire-DT: no, Con 1 llave, Normas: IEC/EN 60947-5-1, VDE 0660, Grado de protección: IP66
Programa de entrega
Gama de productos
RMQ compacto
Función básica
Botones accionadas por teclas
Unidad única/Unidad completa
Unidad completa
Mantenido
Función: [
= primavera-retorno]
= primavera-retorno]
204Tipo de conexión
Conexión de tornillo
No es adecuado para sistemas de claves maestras
2 posiciones
Mecanismo de bloqueo
MS1
Clave extraíble en posición
0
Grado de Protección
IP66
Anillo frontal
Bisel: titanio
Conexión a SmartWire-DT
No
Contactos
N/O = Normalmente abierto
1 N/O
Secuencia de contactos
Contacto de viaje■ = Contacto cerrado□ = Contacto abierto
Diagrama de contactos
Información sobre el equipo suministrado
Con 1 tecla
Datos técnicos
General
normas
IEC/EN 60947-5-1
VDE 0660
VDE 0660
Vida útil, mecánica [Operaciones]
> 0,1 x 106
Frecuencia de funcionamiento [Operaciones/h]
≦ 100
Par de funcionamiento
≦ 0,5 Nm
Prueba climática
Calor húmedo, constante, a IEC 60068-2-78
Calor húmedo, cíclico, a IEC 60068-2-30
Calor húmedo, cíclico, a IEC 60068-2-30
Grado de Protección
IP66
Posición de montaje
Según sea necesario
Capacidades de la terminalsólido
2 x 0,5 – 1,5 mm2
Capacidades de la terminalFlexible con férula
2 x 0,5 – 1,5 mm2
Par de apriete para el tornillo terminal
0,8 Nanómetro
Contactos
Voltaje de resistencia de impulso nominal [Uduende]
4000 V CA
Voltaje de aislamiento nominal [UYo]
250 V
Corriente de cortocircuito condicional nominal [Iq]
1 kA
Categoría de sobretensión/grado de contaminación
III/3
Fiabilidad del circuito de controla 24 V CC/5 mA [HF]
los valores siguen la probabilidad de error
Fiabilidad del circuito de controla 5 V DC/1 mA [HF]
los valores siguen la probabilidad de error
Dispositivo de protección contra cortocircuitos máx.Fusible [gG/gL]
10 A
Datos técnicos ETIM 7.0
Componentes industriales de baja tensión (EG000017) / Interruptor selector, completo (EC001029)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Tecnología de interruptor de baja tensión / Dispositivo de comando y alarma / Interruptor selector, unidad completa (ecl@ss10.0.1-27-37-12-43 [ACN984011])
Número de posiciones del interruptor
2
Tipo de elemento de control
llave
Adecuado para la iluminación
No
Con fuente de luz
No
Botón de color
negro
Diámetro del agujero
22,5 mm
Apertura de ancho
0 mm
Apertura de altura
0 mm
Enganche de la función de conmutación
Sí
Primavera-vuelta
No
Grado de protección (P.I.)
IP66
Grado de protección (NEMA)
Tensión de alimentación
0 – 0 V
Número de contactos como contacto normalmente abierto
1
Número de contactos como contacto normalmente cerrado
0
Número de contactos como contacto de cambio
0
Tipo de conexión eléctrica
Conexión de tornillo
Con anillo frontal
Sí
Anillo frontal material
plástico
Anillo frontal de color
Otro
Aprobaciones
Normas de productos
IEC/EN 60947-5-1; UL 508; CAN/CSA-C22.2 No. 14-05 und 94-M91; Marcado CE
UL Número de archivo.
E29184
UL Category Control No.
NKCR
CSA Expediente No.
165628
CSA Class No.
321103
Certificación de América del Norte
Listado por UL, certificado por CSA
Grado de Protección
1,3R,4X,12,13
Dimensiones
