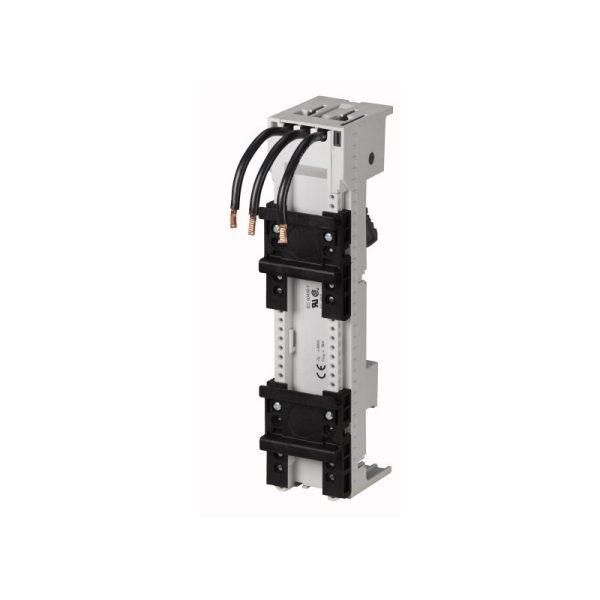

BBA0-25/2TS 101481 EATON ELECTRIC Adaptador de embarrado 45 mm 25 A 2 TS
Disponibilidad:
Adaptador de embarrado; 45 mm; 25 A; 2 TS
Embarrado adaptador de 45 mm, 25 A, riel DIN: 2
- Descripción
- Valoraciones (0)
Descripción
Embarrado adaptador de 45 mm, 25 A, riel DIN: 2
45mm embarrado adaptador de 60mm de embarrado sistema de dos carriles de montaje, tres cables prefabricados (AWG12/4 milímetro cuadrado) para la conexión del dispositivo de conmutación, puede ser utilizado universalmente, rieles de montaje se pueden mover dentro de un 1,25 mm de la cuadrícula, la corriente de operación nominal: 25A
Programa de entrega
Accesorios
Embarrado de adaptadores
Aprobado por UL 508
Para el montaje de la plana Cu-barras colectoras con 60 mm entre el embarrado centros, con capacidad para 5 mm y 10 mm de espesor de embarrado
Corriente de operación nominal de 25 a
Puede ser utilizado universalmente
Para el montaje de la plana Cu-barras colectoras con 60 mm entre el embarrado centros, con capacidad para 5 mm y 10 mm de espesor de embarrado
Corriente de operación nominal de 25 a
Puede ser utilizado universalmente
Tensión nominal [Ue]
690 V
Corriente de operación nominal [Ie]
25 Un
Capacidad del Terminal
AWG 12
(4 mm2)
(4 mm2)
Adaptador de ancho
45 mm
Adaptador de longitud
200 mm
Riel DIN
2 Cantidad
Adaptador de ancho
45 mm
Notas
Rieles de montaje se pueden mover dentro de un 1,25 mm cuadrícula.
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
25 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
1.9 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / Embarrado adaptador (EC001531)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Bus de sistema trunking (LV circuitos) / Embarrado (adaptador de bajo voltaje de la tecnología de conmutación) (ecl@ss10.0.1-27-37-03-04 [ACN951011])
Riel de montaje de armamento
2 rieles de montaje
Tipo de conexión eléctrica
3 conductores AWG 12
La corriente nominal En
25 Un
Min. embarrado de espesor
5 mm
Max. embarrado de espesor
10 mm
Ancho del adaptador
45 mm
Ferrocarril de ancho
35 mm
Embarrado de distancia
60 mm
Aprobaciones
Normas De Producto
UL 508A; CSA-C22.2 Nº 14; IEC60439-1; marcado CE
UL File No.
E300273
UL Categoría de Control No.
NMTR; NMTR7
América Del Norte Certificación
En la lista UL, certificado por UL para uso en Canadá
Diseñado especialmente para América del Norte
No
Max. Clasificación De Voltaje
600 V AC
Dimensiones
