ATB11-1 069314 ELECTRIC Mecanismo de contactos interno 1 NO + 1 NC Para ATB

P3-100/E 067201 0001456128 ELECTRIC Interruptor seccionador ON-OFF 3 polos 100 A Montaje Empotrado
P3-63/V/SVB/N/HI11 072097 0001456532 ELECTRIC Interruptor General 3 polos + N + 1 NO + 1 NC 63 A

ATB11-1 069314 ELECTRIC Mecanismo de contactos interno 1 NO + 1 NC Para ATB

En stock
Marca: EATON – MOELLER
Disponibilidad:
0 out of 5
( No hay valoraciones aún. )

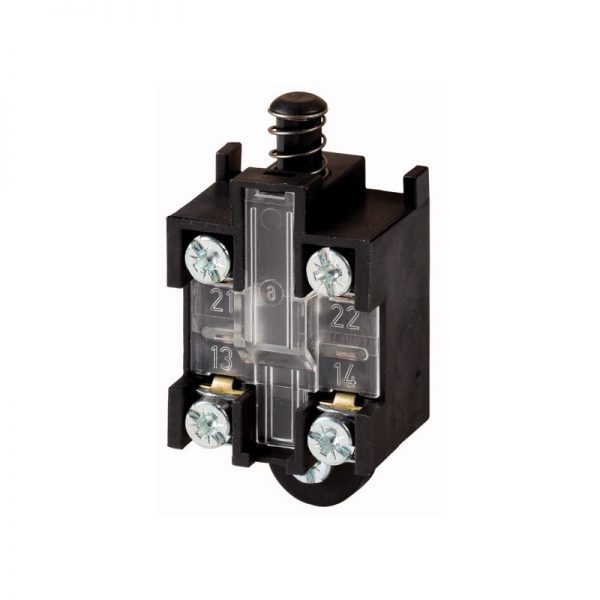

Mecanismo de contactos interno; 1 NO + 1 NC; Para ATB

Código: 069314 Categoría:
Ver carrito

Descripción

Mecanismo del interruptor, 1 N/S, 1 NC, Para montaje a ras de aislamiento del recinto, I-AT4, IA-AT4, 2,3 mm
EN 60947-5-1 IEC, IP65_x, dispositivo para el mundo de los mercados, sistema modular, robusto tipo, adecuado para su uso con dispositivos electrónicos a la norma IEC/EN 61131-31

Programa de entrega

La función básica de
Componentes
Parte del grupo de referencia
AT4
Gama de productos
Interruptor de mecanismos de
Descripción
Para montaje a ras de aislamiento del recinto
Para el uso con
I-AT4
IA-AT4
Contactos
N/S = Normalmente abierto
1 N/S
N/C = Normalmente cerrado
1 NC
Notas
= función de seguridad, por el positivo de la apertura a la norma IEC/EN 60947-5-1
Contacto secuencia
131S001
Contacto de viaje■ = Contacto cerrado□ = Contacto abierto
131U039
Apertura positiva (ZW)
sí

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
6 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0,1 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Sensores (EG000026) / Accesorios para interruptores de posición (EC002594)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Binario de la tecnología de sensores, de seguridad relacionados con la tecnología de sensor / interruptor de Posición / interruptor de Posición (accesorios) (ecl@ss10.0.1-27-27-06-92 [AFR520003])
Tipo de accesorio
Elemento de conmutación
